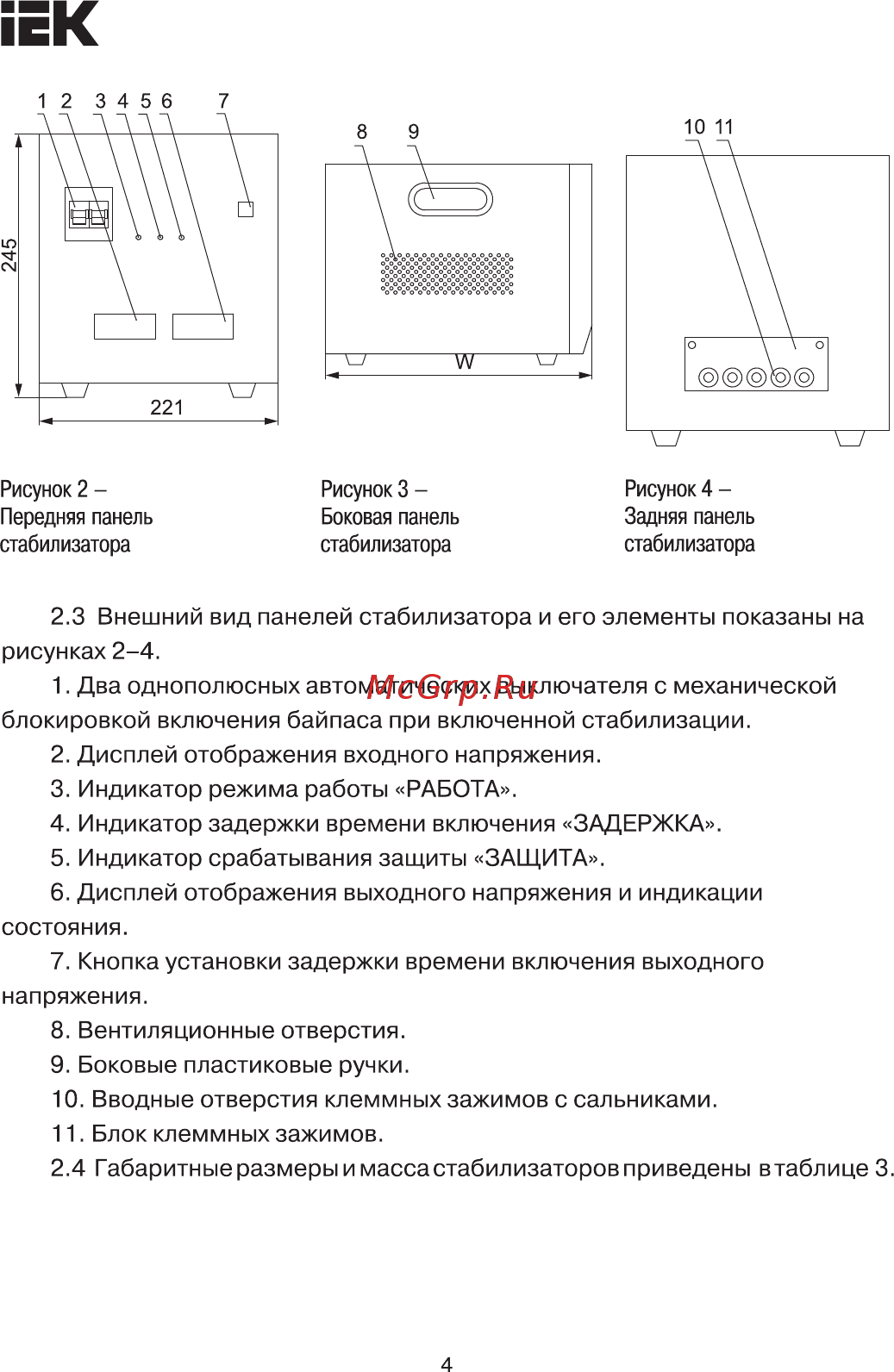

ЕК Рисунок 2 Рисунок 3 Передняя панель Боковая панель Рисунок 4 Задняя панель стабилизатора стабилизатора стабилизатора 2 3 Внешний вид панелей стабилизатора и его элементы показаны на рисунках 2 4 1 Два однополюсных автоматических выключателя с механической блокировкой включения байпаса при включенной стабилизации 2 Дисплей отображения входного напряжения 3 Индикатор режима работы РАБОТА 4 Индикатор задержки времени включения ЗАДЕРЖКА 5 Индикатор срабатывания защиты ЗАЩИТА 6 Дисплей отображения выходного напряжения и индикации состояния 7 Кнопка установки задержки времени включения выходного напряжения 8 Вентиляционные отверстия 9 Боковые пластиковые ручки 10 Вводные отверстия клеммных зажимов с сальниками 11 Блок клеммных зажимов 2 4 Габаритные размеры и массастабилизаторов приведены втаблице 3 4
