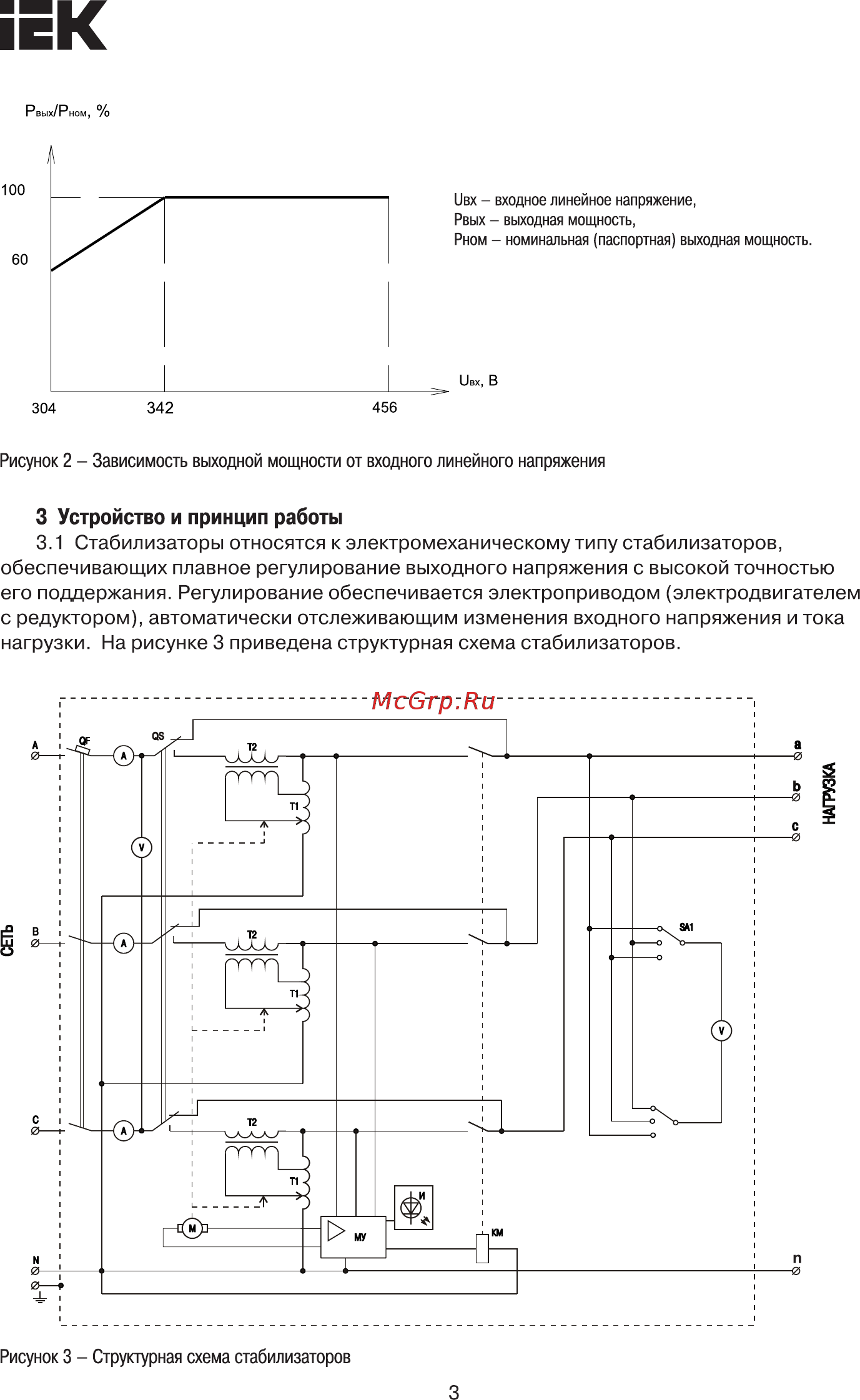

ЕК Рвых Рном Овх входное линейное напряжение Рвых выходная мощность Рном номинальная паспортная выходная мощность Рисунок 2 Зависимость выходной мощности от входного линейного напряжения 3 Устройство и принцип работы 3 1 Стабилизаторы относятся к электромеханическому типу стабилизаторов обеспечивающих плавное регулирование выходного напряжения с высокой точностью его поддержания Регулирование обеспечивается электроприводом электродвигателем с редуктором автоматически отслеживающим изменения входного напряжения и тока нагрузки На рисунке 3 приведена структурная схема стабилизаторов Рисунок 3 Структурная схема стабилизаторов 3
