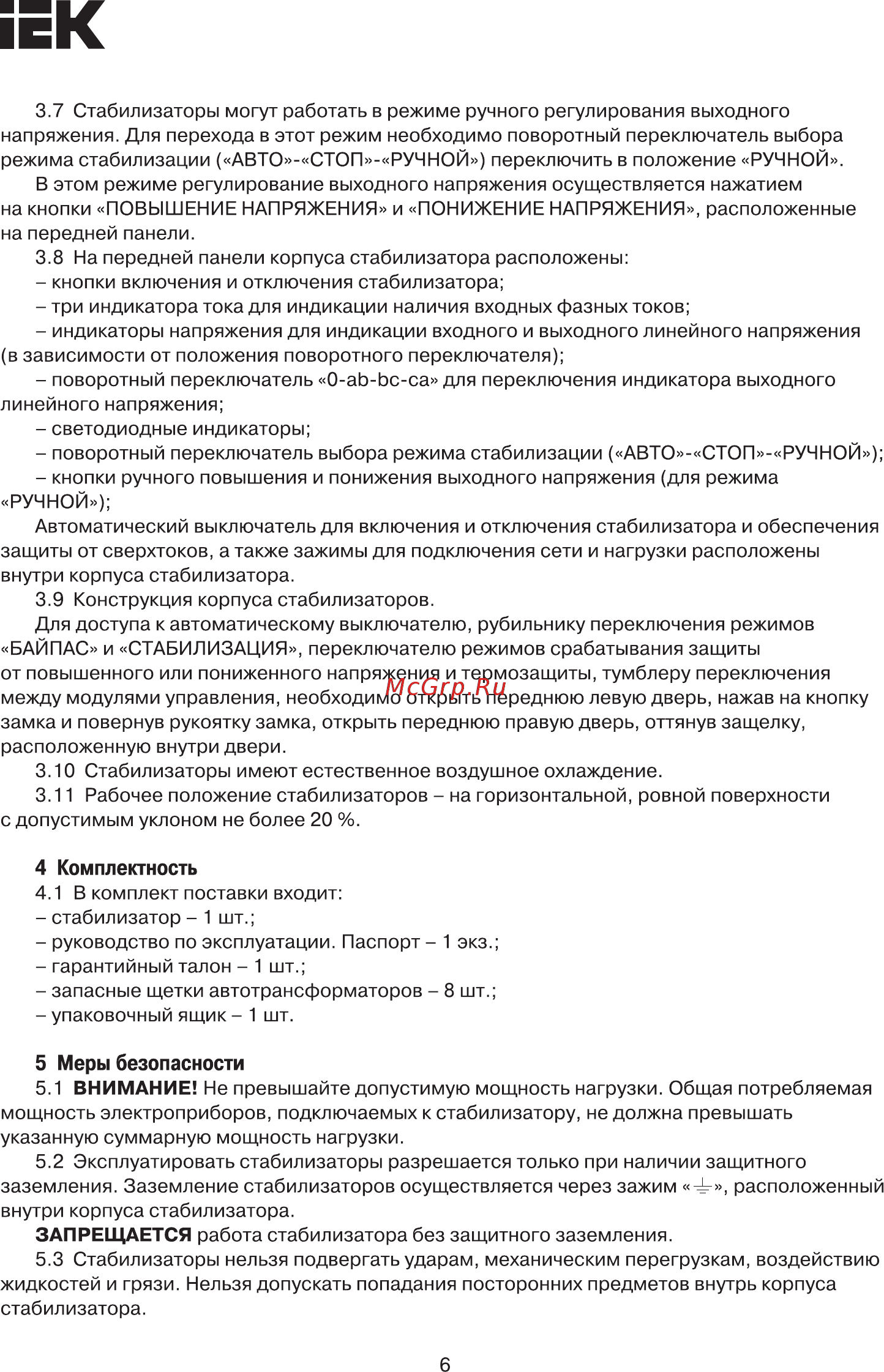

ЕК 3 7 Стабилизаторы могут работать в режиме ручного регулирования выходного напряжения Для перехода в этот режим необходимо поворотный переключатель выбора режима стабилизации АВТО СТОП РУЧНОЙ переключить в положение РУЧНОЙ В этом режиме регулирование выходного напряжения осуществляется нажатием на кнопки ПОВЫШЕНИЕ НАПРЯЖЕНИЯ и ПОНИЖЕНИЕ НАПРЯЖЕНИЯ расположенные на передней панели 3 8 На передней панели корпуса стабилизатора расположены кнопки включения и отключения стабилизатора три индикатора тока для индикации наличия входных фазных токов индикаторы напряжения для индикации входного и выходного линейного напряжения в зависимости от положения поворотного переключателя поворотный переключатель 0 аЬ Ьс са для переключения индикатора выходного линейного напряжения светодиодные индикаторы поворотный переключатель выбора режима стабилизации АВТО СТОП РУЧНОЙ кнопки ручного повышения и понижения выходного напряжения для режима РУЧНОЙ Автоматический выключатель для включения и отключения стабилизатора и обеспечения защиты от сверхтоков а также зажимы для подключения сети и нагрузки расположены внутри корпуса стабилизатора 3 9 Конструкция корпуса стабилизаторов Для доступа к автоматическому выключателю рубильнику переключения режимов БАЙПАС и СТАБИЛИЗАЦИЯ переключателю режимов срабатывания защиты от повышенного или пониженного напряжения и термозащиты тумблеру переключения между модулями управления необходимо открыть переднюю левую дверь нажав на кнопку замка и повернув рукоятку замка открыть переднюю правую дверь оттянув защелку расположенную внутри двери 3 10 Стабилизаторы имеют естественное воздушное охлаждение 3 11 Рабочее положение стабилизаторов на горизонтальной ровной поверхности с допустимым уклоном не более 20 4 Комплектность 4 1 В комплект поставки входит стабилизатор 1 шт руководство по эксплуатации Паспорт 1 экз гарантийный талон 1 шт запасные щетки автотрансформаторов 8 шт упаковочный ящик 1 шт 5 Меры безопасности 5 1 ВНИМАНИЕ Не превышайте допустимую мощность нагрузки Общая потребляемая мощность электроприборов подключаемых к стабилизатору не должна превышать указанную суммарную мощность нагрузки 5 2 Эксплуатировать стабилизаторы разрешается только при наличии защитного заземления Заземление стабилизаторов осуществляется через зажим расположенный внутри корпуса стабилизатора ЗАПРЕЩАЕТСЯ работа стабилизатора без защитного заземления 5 3 Стабилизаторы нельзя подвергать ударам механическим перегрузкам воздействию жидкостей и грязи Нельзя допускать попадания посторонних предметов внутрь корпуса стабилизатора 6
