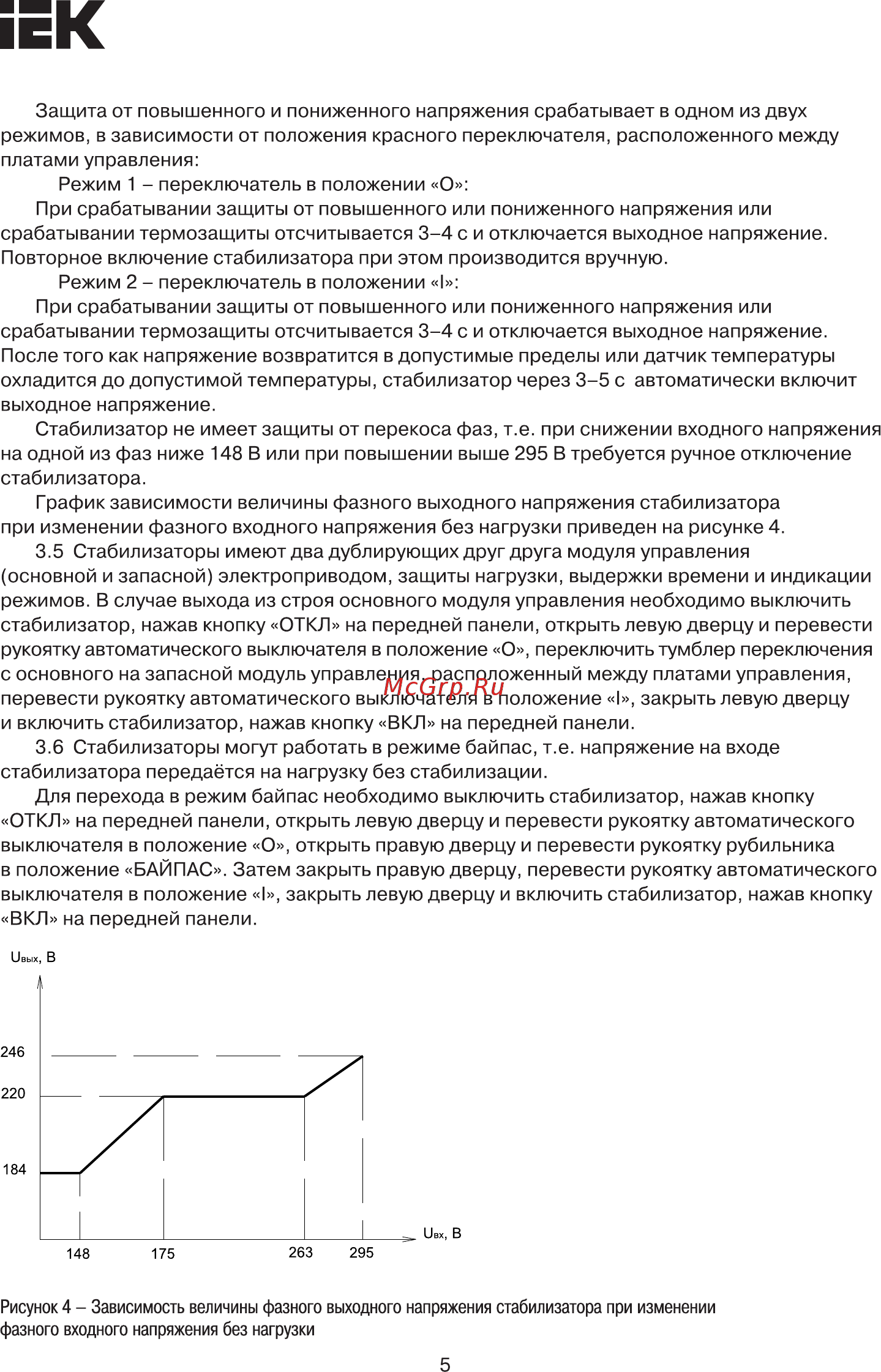

ЕК Защита от повышенного и пониженного напряжения срабатывает в одном из двух режимов в зависимости от положения красного переключателя расположенного между платами управления Режим 1 переключатель в положении О При срабатывании защиты от повышенного или пониженного напряжения или срабатывании термозащиты отсчитывается 3 4 с и отключается выходное напряжение Повторное включение стабилизатора при этом производится вручную Режим 2 переключатель в положении I При срабатывании защиты от повышенного или пониженного напряжения или срабатывании термозащиты отсчитывается 3 4 с и отключается выходное напряжение После того как напряжение возвратится в допустимые пределы или датчик температуры охладится до допустимой температуры стабилизатор через 3 5 с автоматически включит выходное напряжение Стабилизатор не имеет защиты от перекоса фаз т е при снижении входного напряжения на одной из фаз ниже 148 В или при повышении выше 295 В требуется ручное отключение стабилизатора График зависимости величины фазного выходного напряжения стабилизатора при изменении фазного входного напряжения без нагрузки приведен на рисунке 4 3 5 Стабилизаторы имеют два дублирующих друг друга модуля управления основной и запасной электроприводом защиты нагрузки выдержки времени и индикации режимов В случае выхода из строя основного модуля управления необходимо выключить стабилизатор нажав кнопку ОТКЛ на передней панели открыть левую дверцу и перевести рукоятку автоматического выключателя в положение О переключить тумблер переключения с основного на запасной модуль управления расположенный между платами управления перевести рукоятку автоматического выключателя в положение I закрыть левую дверцу и включить стабилизатор нажав кнопку ВКЛ на передней панели 3 6 Стабилизаторы могут работать в режиме байпас т е напряжение на входе стабилизатора передаётся на нагрузку без стабилизации Для перехода в режим байпас необходимо выключить стабилизатор нажав кнопку ОТКЛ на передней панели открыть левую дверцу и перевести рукоятку автоматического выключателя в положение О открыть правую дверцу и перевести рукоятку рубильника в положение БАЙПАС Затем закрыть правую дверцу перевести рукоятку автоматического выключателя в положение I закрыть левую дверцу и включить стабилизатор нажав кнопку ВКЛ на передней панели Рисунок 4 Зависимость величины фазного выходного напряжения стабилизатора при изменении фазного входного напряжения без нагрузки 5
