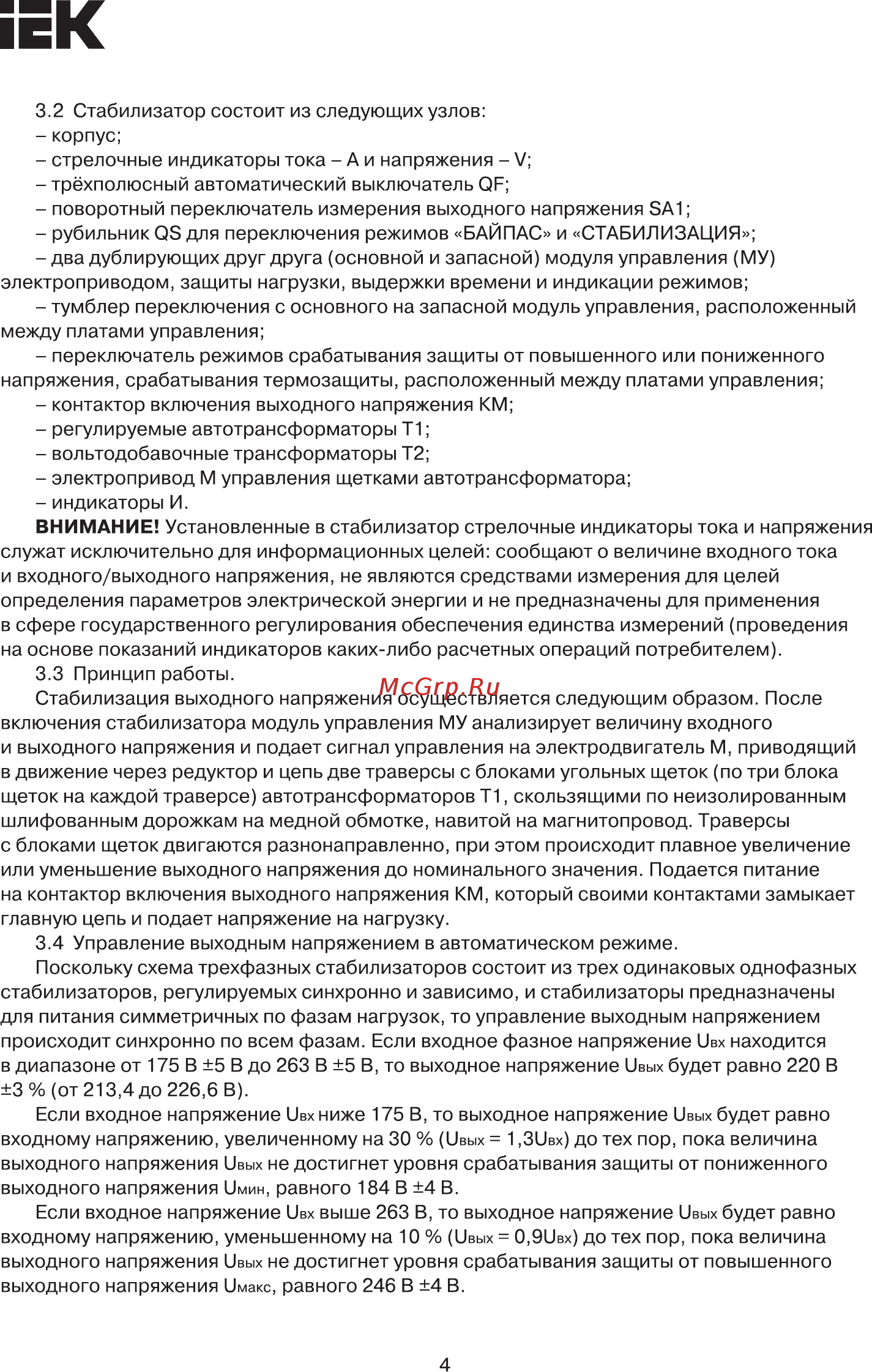

iEK 3 2 Стабилизатор состоит из следующих узлов корпус стрелочные индикаторы тока А и напряжения V трёхполюсный автоматический выключатель QF поворотный переключатель измерения выходного напряжения SA1 рубильник QS для переключения режимов БАЙПАС и СТАБИЛИЗАЦИЯ два дублирующих друг друга основной и запасной модуля управления МУ электроприводом защиты нагрузки выдержки времени и индикации режимов тумблер переключения с основного на запасной модуль управления расположенный между платами управления переключатель режимов срабатывания защиты от повышенного или пониженного напряжения срабатывания термозащиты расположенный между платами управления контактор включения выходного напряжения КМ регулируемые автотрансформаторы Т1 вольтодобавочные трансформаторы Т2 электропривод М управления щетками автотрансформатора индикаторы И ВНИМАНИЕ Установленные в стабилизатор стрелочные индикаторы тока и напряжения служат исключительно для информационных целей сообщают о величине входного тока и входного выходного напряжения не являются средствами измерения для целей определения параметров электрической энергии и не предназначены для применения в сфере государственного регулирования обеспечения единства измерений проведения на основе показаний индикаторов каких либо расчетных операций потребителем 3 3 Принцип работы Стабилизация выходного напряжения осуществляется следующим образом После включения стабилизатора модуль управления МУ анализирует величину входного и выходного напряжения и подает сигнал управления на электродвигатель М приводящий в движение через редуктор и цепь две траверсы с блоками угольных щеток по три блока щеток на каждой траверсе автотрансформаторов Т1 скользящими по неизолированным шлифованным дорожкам на медной обмотке навитой на магнитопровод Траверсы с блоками щеток двигаются разнонаправленно при этом происходит плавное увеличение или уменьшение выходного напряжения до номинального значения Подается питание на контактор включения выходного напряжения КМ который своими контактами замыкает главную цепь и подает напряжение на нагрузку 3 4 Управление выходным напряжением в автоматическом режиме Поскольку схема трехфазных стабилизаторов состоит из трех одинаковых однофазных стабилизаторов регулируемых синхронно и зависимо и стабилизаторы предназначены для питания симметричных по фазам нагрузок то управление выходным напряжением происходит синхронно по всем фазам Если входное фазное напряжение UBX находится в диапазоне от 175 В 5 В до 263 В 5 В то выходное напряжение UBHX будет равно 220 В 3 от 213 4 до 226 6 В Если входное напряжение UBX ниже 175 В то выходное напряжение UBHX будет равно входному напряжению увеличенному на 30 UBHX 1 3UBX ДО тех пор пока величина выходного напряжения UBHX не достигнет уровня срабатывания защиты от пониженного выходного напряжения UMHH равного 184 В 4 В Если входное напряжение UBX выше 263 В то выходное напряжение UBHX будет равно входному напряжению уменьшенному на 10 UBHX 0 9UBX до тех пор пока величина выходного напряжения UBHX не достигнет уровня срабатывания защиты от повышенного выходного напряжения имакс равного 246 В 4 В 4
