Sivik ГШС-515А [12/40] Работа стенда

Стенд шиномонтажный Модель ГШС-515 А.Руководство по эксплуатации.

12.1 Зажим колеса

ВНИМАНИЕ! Чтобы колесо не упало, убедитесь в том, что зажимы плотно охватывают

борта.

1) Установите блок управления в рабочее положение b.

2) Установите кронштейн снимающего рычага 14 (рис.5) в вертикальное положение.

3) При помощи переносного блока управления отодвиньте выдвижной стол 13 (рис.5) от

самоцентрирующейся цанги и установите колесо вертикально на выдвинутом столе.

ВНИМАНИЕ! Для подъема больших и тяжелых покрышек необходимо использовать со-

ответствующий подъемник.

4) При помощи переносного блока управления поднимите или опустите кронштейн, что-

бы установить самоцентрирующуюся цангу 3 (рис.5) по центру по отношению к ободу.

5) При помощи кронштейнов зажимного устройства 22 (рис.5) в закрытом положении

передвиньте колесо на выдвижном столе к самоцентрирующейся цанге. Посредством

переключателя 9 (рис.5) зафиксируйте цангу на внутренней поверхности обода колеса.

Наиболее удобное место для зажима обода может быть выбрано в соответствии с ри-

сунком 10 (1, 2, 3, 4, 5).

12. Работа стенда

Всегда помните, что наиболее безопасным местом зажима является центральная ре-

бордао.

Примечание: зажимайте колесо с ободом, с выемкой таким образом, чтобы выемка на-

ходилась около внешней стороны обода (рис.11).

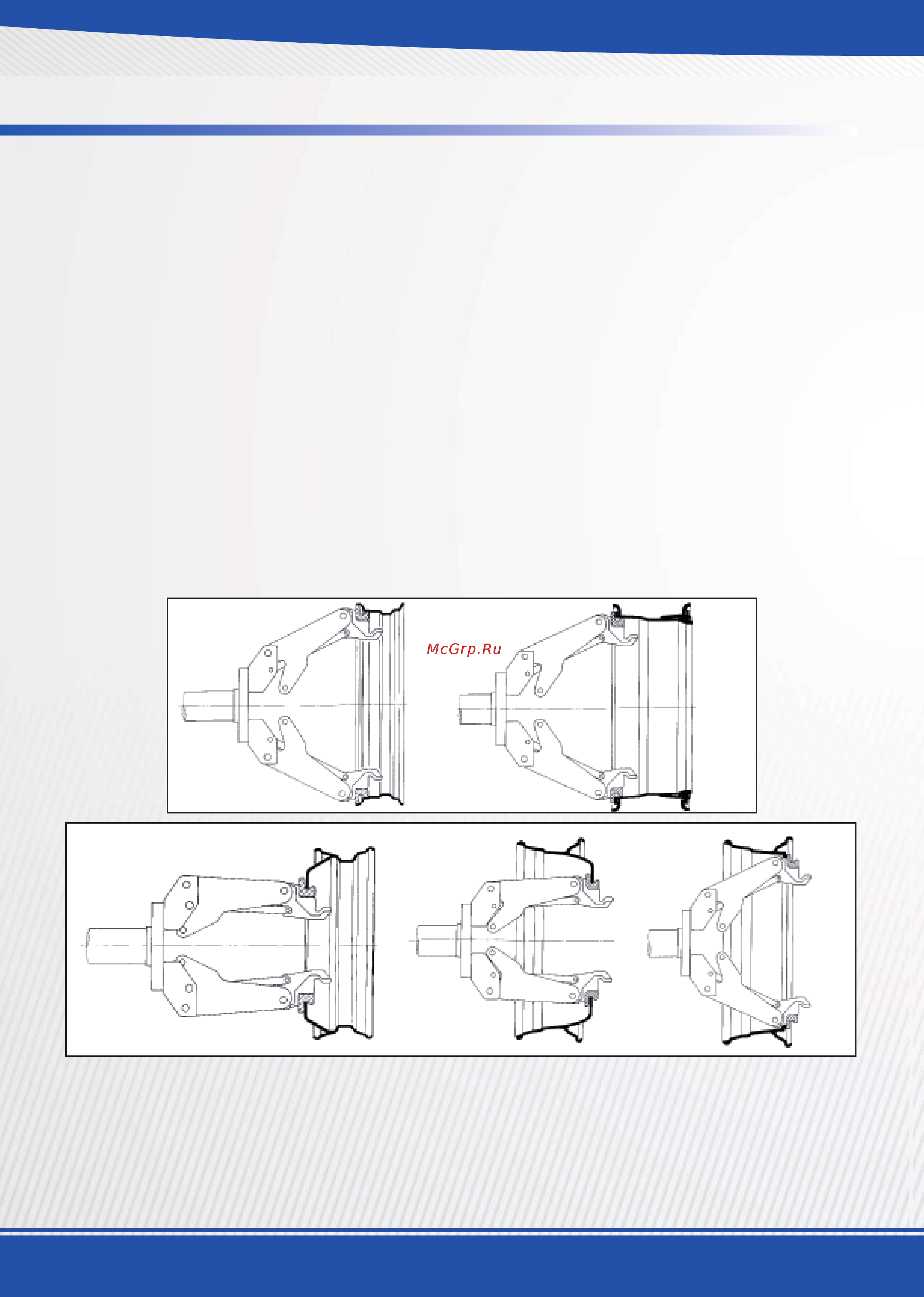

Рисунок 10

10.1

10.3

10.4

10.2

10.5
