Sivik ГШС-515А [6/40] Установка и регулировка

Стенд шиномонтажный Модель ГШС-515 А.Руководство по эксплуатации.

6. Установка и регулировка

6.2 Местоположение

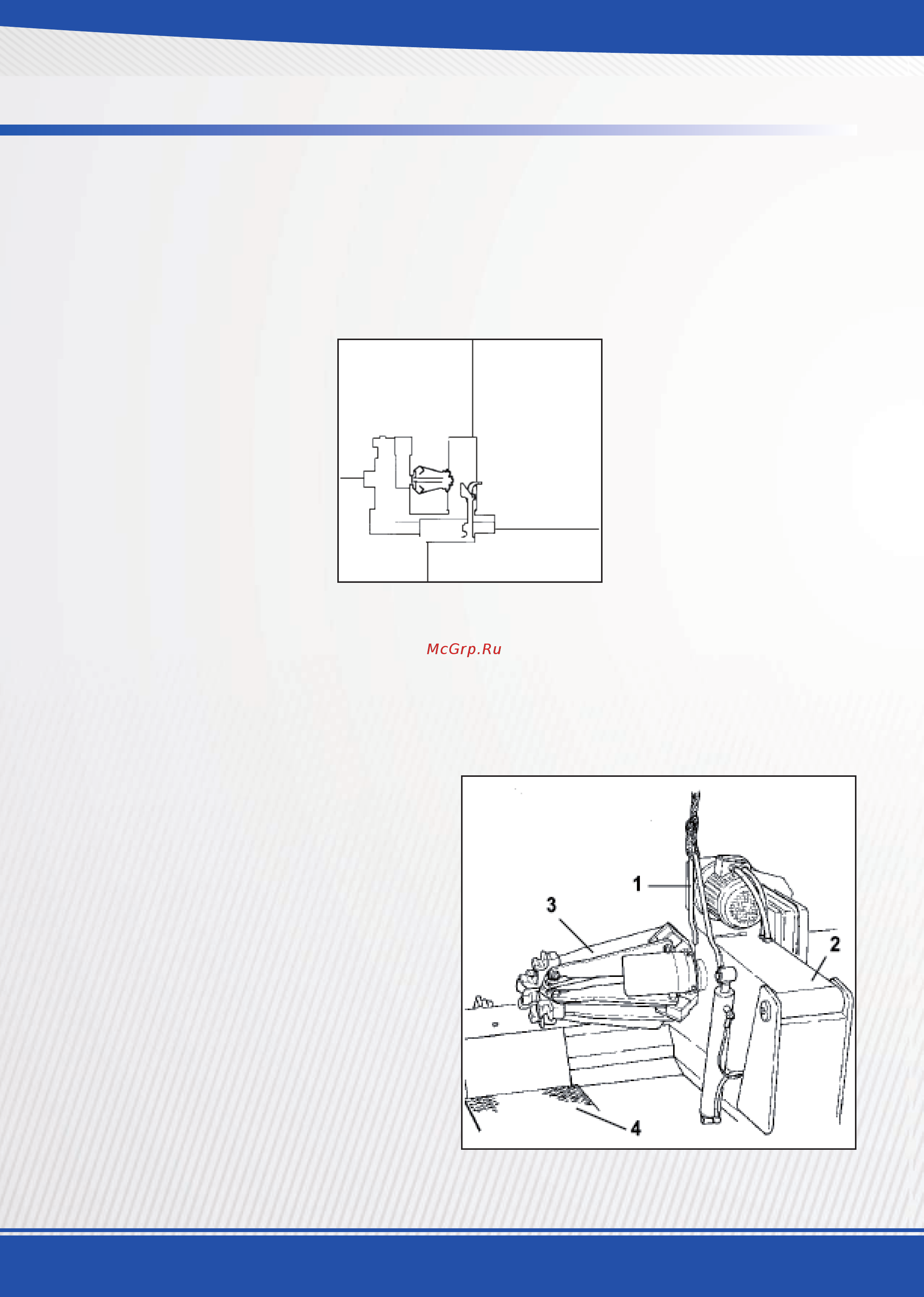

Необходимая для монтажа стенда зона составляет 2240 мм в ширину и 1640 мм в глуби-

ну. Необходимо оставить расстояние от стены до стенда, как на рисунке 2.

ВНИМАНИЕ! Эти размеры также указывают рабочую зону шиномонтажного стенда. В

эту зону запрещено входить людям, не имеющим разрешения или не прошедшим специ-

альную подготовку.

Установите шиномонтажный стенд, используя в качестве подъемника специальную

скобу 1 (рис.3), с полностью опущенным кронштейном самоцентрирующейся штанги 2

(рис.3), самоцентрирующаяся цанга 3 (рис.3) полностью закрыта, инструментальная ка-

ретка 4 (рис. 3) в конце пути, рядом с кронштейном.

Не обязательно прикреплять стенд к полу, который должен просто быть ровным и позво-

лять роликам платформы двигаться свободно.

ЗАКРЕПЛЕНИЕ

ВНИМАНИЕ! При работе с колесами ве-

сом в 1000 кг необходимо закрепление

стенда к полу.

В этом случае необходимо использовать

металлические дюбеля диаметром 16 мм.

Просверлить в полу на месте предполагае-

мой установки отверстия. На рисунке 4 эти

места обозначены стрелками. Установите

дюбели в отверстия и прочно закрутите.

Рисунок 2

Рисунок 3

700 мм

2500 мм

1000 мм

2500 мм
