420010290100 BLU 3000.1 PR - BLU 4000.1 PR
FR
pag.14
Caracteristiques du bruleur
BLU 3000.1 PR/MD BLU 4000.1 PR/MD
Puissance termique max. kW 3000 3900
kcal/h 2.586.000 3.362.000
Puissance termique min. kW 630 875
kcal/h 543.100 754.300
Pression gaz naturel mbar 40÷300 40÷300
Pression LPG mbar 37÷150 37÷150
Tension d’alimentation 50 Hz V 230 / 400 230 / 400
Moteur kW 5,5 7,5
Tours par minute N° 2800 2800
Combustible : P.c.i. gaz naturel = 35,9 Mj / Nm
3
= 8.570 kcal / Nm
3
P.c.i. GPL 22.260 kcal / Nm
3
MODELE A B C D D1 E F G H I L M N O
Blu 3000.1 941 448 493 330 530 780 290 466 280 315 315 M16 195 250
Blu 4000.1 941 448 493 365 565 780 320 466 280 315 315 M16 195 250
D= tête courte D1= tête longue
I
M
L
E
D - D1
F
C
B
A
1
0
2
3
I
O
G
H
N
O

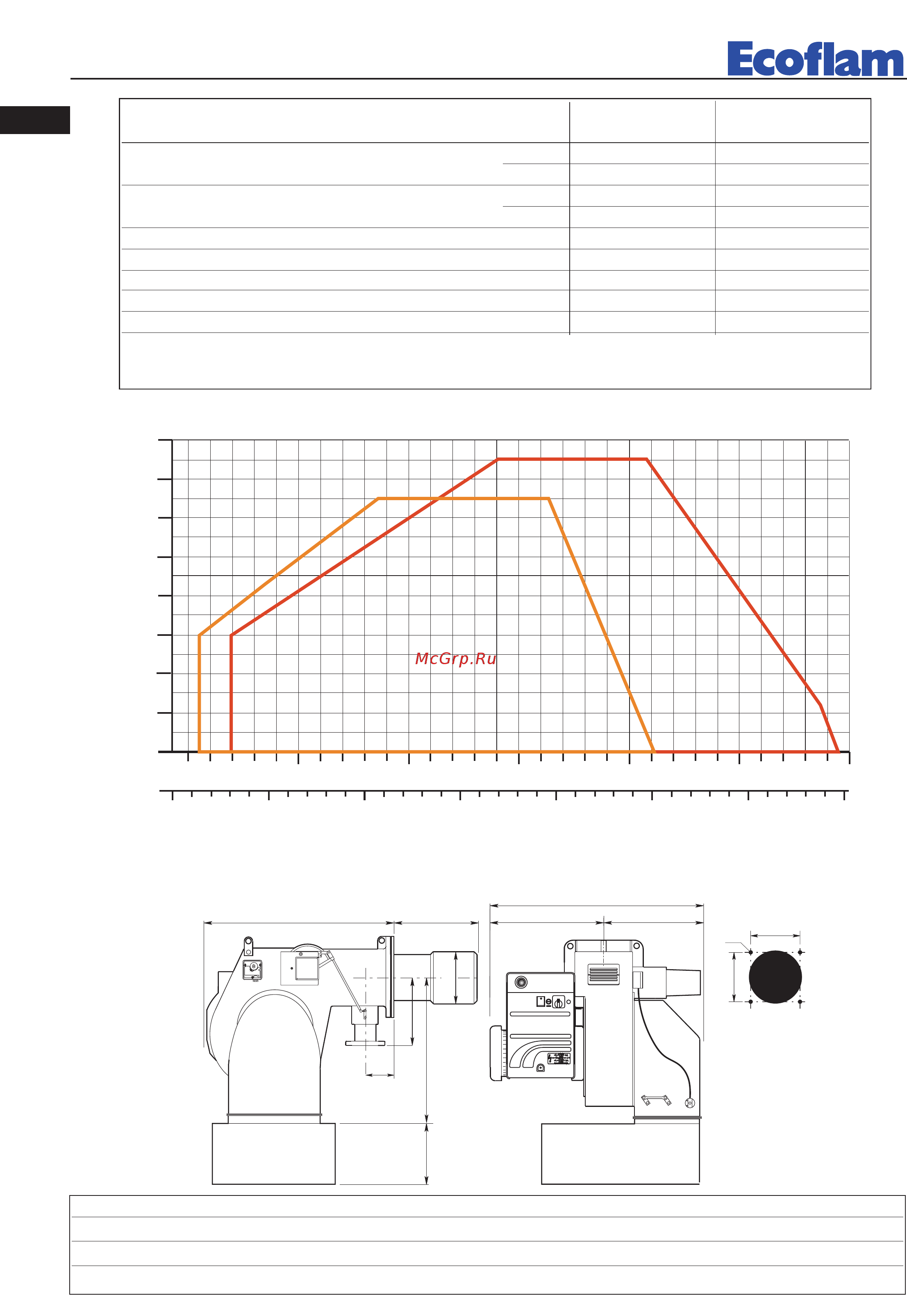

DIMENSIONS D'ENCOMBREMENT
Contrepression en chambre de combustion
Puissance brûleur
COURBE DE TRAVAIL
mbar
1500 2000 2500 3000 3500 4000
10
12
14
16
1000
0
2
4
6
8
500
BLU 4000.1
kW
kcal/h
x 1000
500 1000 1500 2000 2500 3000 3500
BLU 3000.1
