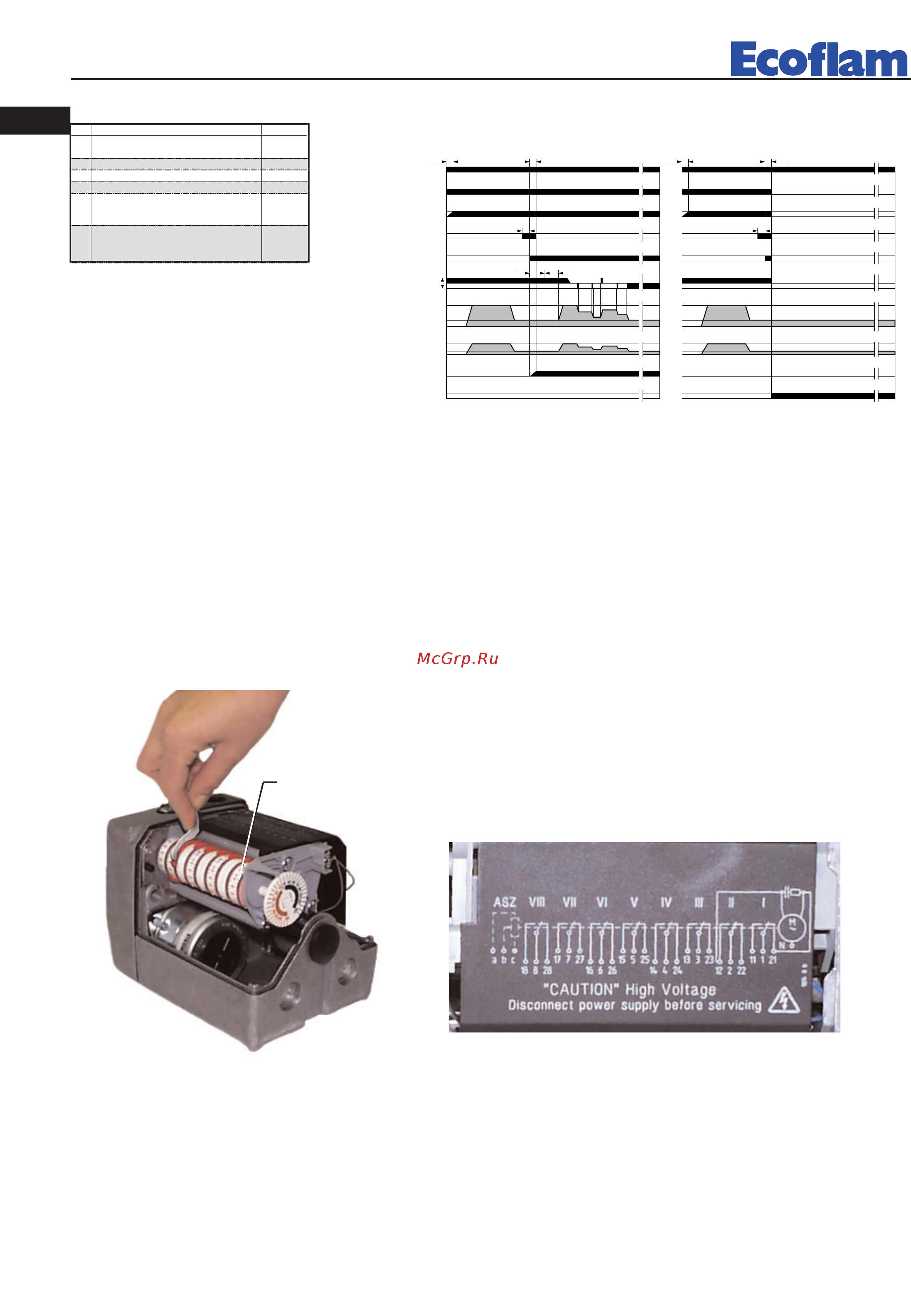

16
420010290100 BLU 3000.1 PR - BLU 4000.1 PR
FR
Le coffret de sécurité démarre la
turbine et commence le pre-balaya-
ge de la chambre de combustion.
Le pressostat air contrôle la pres-
sion de l’air de ventilation afin que
le fonctionnement soit correct. A la
fin du pre-balayage le transforma-
teur d’allumage s’enclenche, par une étincelle entre les éléctrodes, suivi par les les vannes gaz (soupape de sécurité VS et
soupape de travail VL). En cas de faute d’allumage ou coupure accidentelle du brûleur la sonde à ionisation met le brû-
leur en sécurité dans le temps de sécurité. En cas de coupure du gaz ou de baisses de pression, le pressostat du gaz de
pression minimum coupe le fonctionnement du brûleur.
COFFRETS DE SECURITE LANDIS & STAEFA MOD. LFL1.622-1.333
Rivelazione
di fiamma
Spia di blocco
Valvola gas
Serranda aria
Farfalla gas
Trasformatore
di accensione
Pressostato aria
Motore ventilatore
Pressostato gas
0
min
100%
t1
t2
t4
t3
t6t5
Ciclo di funzionamento normale
Ciclo di funzionamento
in mancanza di fiamma all'accensione
t1
t2
t4
t3
Consenso
min./max. potenza
Pressostat gaz
Moteur
Pressostat air
Transformateur
Soupape gaz
Consentimiento
mín. / máx. potencia
Cierre del aire
Cierre del gaz
Sonde à ionisation
Lampe de mise en
sécurité
Cycle de fonctionnement normal
Cycle de fonctionnement par manque
de flamme d'allumage
Ref. Description
t1 Temps de contrôle du pressostat air
t2 Temps de pre-ventilation
t3 Temps de securité
t4 Temps de pre-allumage
t5 tempo per il consenso di funzionam.
alla minima potenza della valvola di
lavoro del combustibile.
t6 tempo per il consenso di funzionam.
alla massima potenza della valvola di
lavoro del combustibile
Temps
8”
66”
2”
4”
10”
10”
SERVOMOTEUR LANDIS & STAEFA SQM 50.481A2
Enlever le couvercle pour avoir accès aux cames de régulation. La régulation des cames doit être faite à l’aide de la clé en
dotation. Description:
I - Came de régulation de la position d’ouverture en grande Allure.
II - Came de régulation de la position du clapet de l’air à la coupure.
III - Came de régulation de la position d’ouverture en min. Allure.
IV - Came de régulation de la position d’ouverture en petite Allure.
V - Came de régulation libre (non utilisé)
VI - Came de régulation libre (non utilisé)
VII - Came de régulation libre (non utilisé)
VIII - Came de régulation libre (non utilisé)
Came VIII
non utilisé
