![Ecoflam BLU 3000.1 PR TC - VGD 40.065 [19/40] Controle systeme detection de flamme](/img/pdf.png)
Ecoflam BLU 3000.1 PR TC - VGD 40.065 [19/40] Controle systeme detection de flamme
![Ecoflam BLU 3000.1 PR TC - VGD 40.065 [19/40] Controle systeme detection de flamme](/views2/1490278/page19/bg13.png)

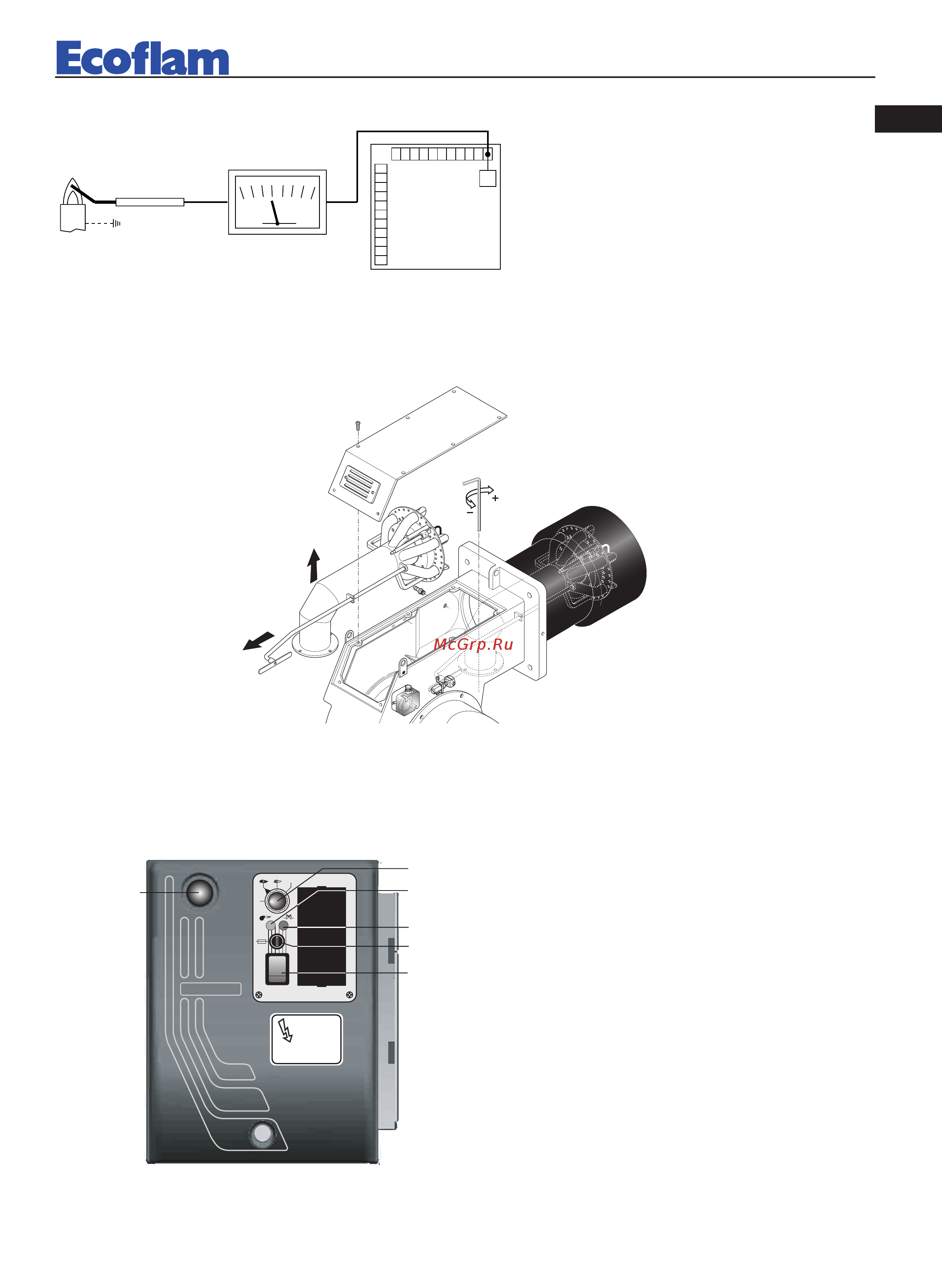

Avec le brûleur énteint, brancher un microampe-
romètre à courante continue scale 50 µA. Si posi-
tionè erronéament, l’électrode peut provoquer l’arrêt
du brûleur. Il faut bien contrôler la position de
l’electrode, les branchements eletriques et la mise à
la masse du brûleur. La valeur doit être stable et
jamais inférieure à 20 µA.
19
420010290100 BLU 3000.1 PR - BLU 4000.1 PR
FR
24
min. 6 µA
LANDIS LFL1.622
Microamperometro
fondo scala 50 µA
CONTROLE SYSTEME DETECTION DE FLAMME
ENLEVEMENT DE LA TETE DE COMBUSTION
DESCRIPTION DU TABLEAU DE COMMANDE DES BRULEURS
A
B
C
E
D
F
0
AUTO
0
I
A - commutateur :
0 =
blocage des dispositifs pour le
fonctionnement d'une position intermédiaire
1 =
fonctionnement à la puissance maximale
2 =
fonctionnement à la puissance minimale
3 =
fonctionnement automatique
B -
lampe de fonctionnement
C -
lampe de thermal de securité
D - fusible
E -
interrupteur I/O
F -
touche de réarmement
LFL 1.333
