29
420010290100 BLU 3000.1 PR - BLU 4000.1 PR
RU
УОА АЬО ОО О
Установить переключатель на панели управления в положение 2 и выполнить следующие операции:

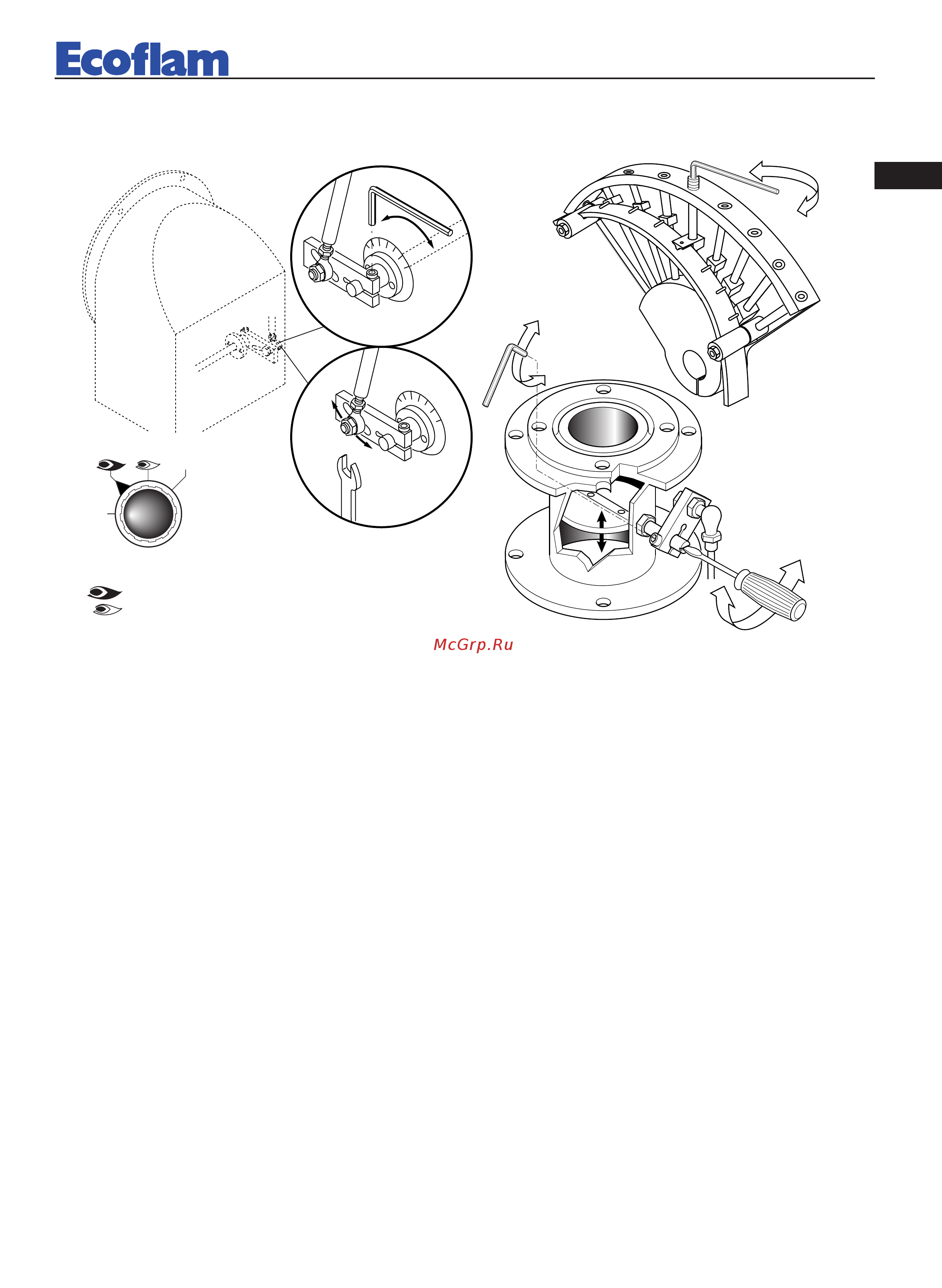

егулировка минимального расхода газа (см. рис., дет. 4):
- ослабить шестигранный винт на зажиме дроссельного клапана;
- с помощью отвертки установить дроссельный клапан в такое положение, которое обеспечивает
оптимальный расход газа, который определяется по результатам анализа продуктов сгорания.
- с помощью отвертки установить дроссельный клапан в такое положение, которое обеспечивает
оптимальный расход газа, что определяется по результатам анализа продуктов сгорания.
егулировка минимального расхода воздуха (см. рис., дет. 1):
- ослабить шестигранный винт на зажиме воздушной заслонки;
- установить заслонку в такое положение, которое обеспечивает оптимальный расход воздуха, что
определяется по результатам анализа продуктов сгорания;
- затянуть шестигранный винт.
УОА ААЬО ОО О
Установить переключатель на панели управления в положение 1 и выполнить следующие операции:
егулировка максимального расхода газа (см. рис., иллюстрирующий регулировку электроклапанов):
- ля получения оптимального расхода газа, который определяется по результатам анализа продуктов сгорания,
действовать как показано на рисунке, иллюстрирующем регулировку электроклапанов.
егулировка максимального расхода воздуха (см. рис., дет. 2):
- ослабить блокировочную гайку приводного штока воздушной заслонки;
- передвинуть стержень штока таким образом, чтобы получить оптимальный расход воздуха, который определяется
по результатам анализа продуктов сгорания;
- затянуть блокировочную гайку.
УОА О ААО ОО
B помощью переключателя привести в движение серводвигатель (открывание или закрывание), затем, переведя
выключатель в положение "0", остановить привод. ыполнить регулирование, действуя следующим образом:
УОА АWОА ОУWА АА
+
--
Part. 1
Part. 2
Part. 4
Part. 3
-
+
-
COMMUTATORE
-
+
-
0
AUTO
0 =
bloccaggio degli apparati per il
funzionamento in una posizione intermadia
=
funzionamento alla massima potenza
=
funzionamento alla minima potenza
AUTO =
funzionamento automatico
аппаратура управления заблокирована для работы
в среднем диапазоне мощности
работа на максимальной мощности
работа на минимальной мощности
автоматический режим
ЮАЬ
дет.
дет.
дет.
дет.
