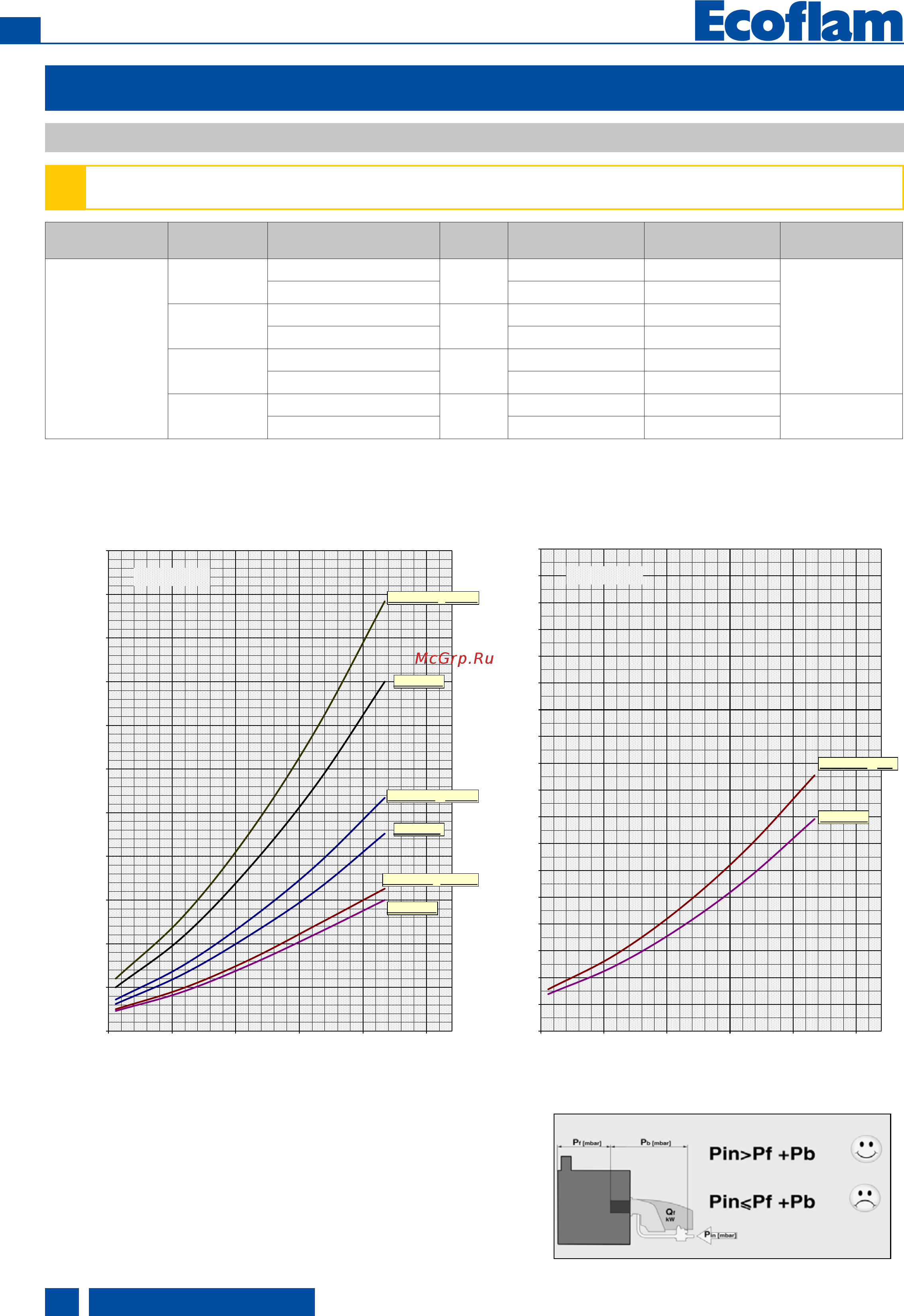

УСТАНОВКА
Диарамма перепада давления газов
!
ПАДЕНИЕ ДАВЛЕНИЯ включает в себя: “ГОЛОВКА СГОРАНИЯ + ГАЗОВАЯ РАМПА + ГАЗОВЫЙ РЕГУЛЯТОР И ФИЛЬТР” согласно
стандарту EN676. Противодавление котла (или других устройств) должно быть добавлено/включено для получения минимального
падения давления.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Pf: Противодавление в топке.
Pb: Газовое давление горелки (головка сгорания + газовая рампа).
Pin: Минимальное давление питания.
420010521800
RU
www.ecoflam-burners.com
14
5
10
15
20
25
30
35
40
45
50
55
60
100 150 200 250 300 350
perdite di carico (rampa gas + testa di combustione / pressure drop (gas train + firing head) mbar
VGD 40.080 + F- DN80
VGD 40.065 + F- DN65
natural gas
VGD 40.080
VGD 40.065
VGD 40.100 + F- DN100
VGD 40.100
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
100 150 200 250 300 350
VGD 20.503 + F- 2"
natural gas
VGD 20.503
1C
1C.2
поток m
3
/ч
Падение Давления (головка сгорания +газовая рампа) мбар
поток m
3
/ч
Падение Давления (головка сгорания +газовая рампа) мбар
Горелок Газовая рампа
Рекомендуемые газовые
регуляторы и фильтры
Цвет
пружины
Давление газа вход
МИН [мбар]
Давление газа вход
МАКС [мбар]
Диаграмма
BLU 3000.1 PR
MULTICALOR 300.1
MULTIFLAM 300.1
VGD 40.100
no
Желтый
20 700
1C
FILTER DN 100 22 700
VGD 40.080
no
Желтый
30 700
FILTER DN 80 35 700
VGD 40.065
no
Желтый
45 700
FILTER DN 65 55 700
VGD 20.503
no
Желтый
80 600
1C.2
FILTER 2" 100 600
