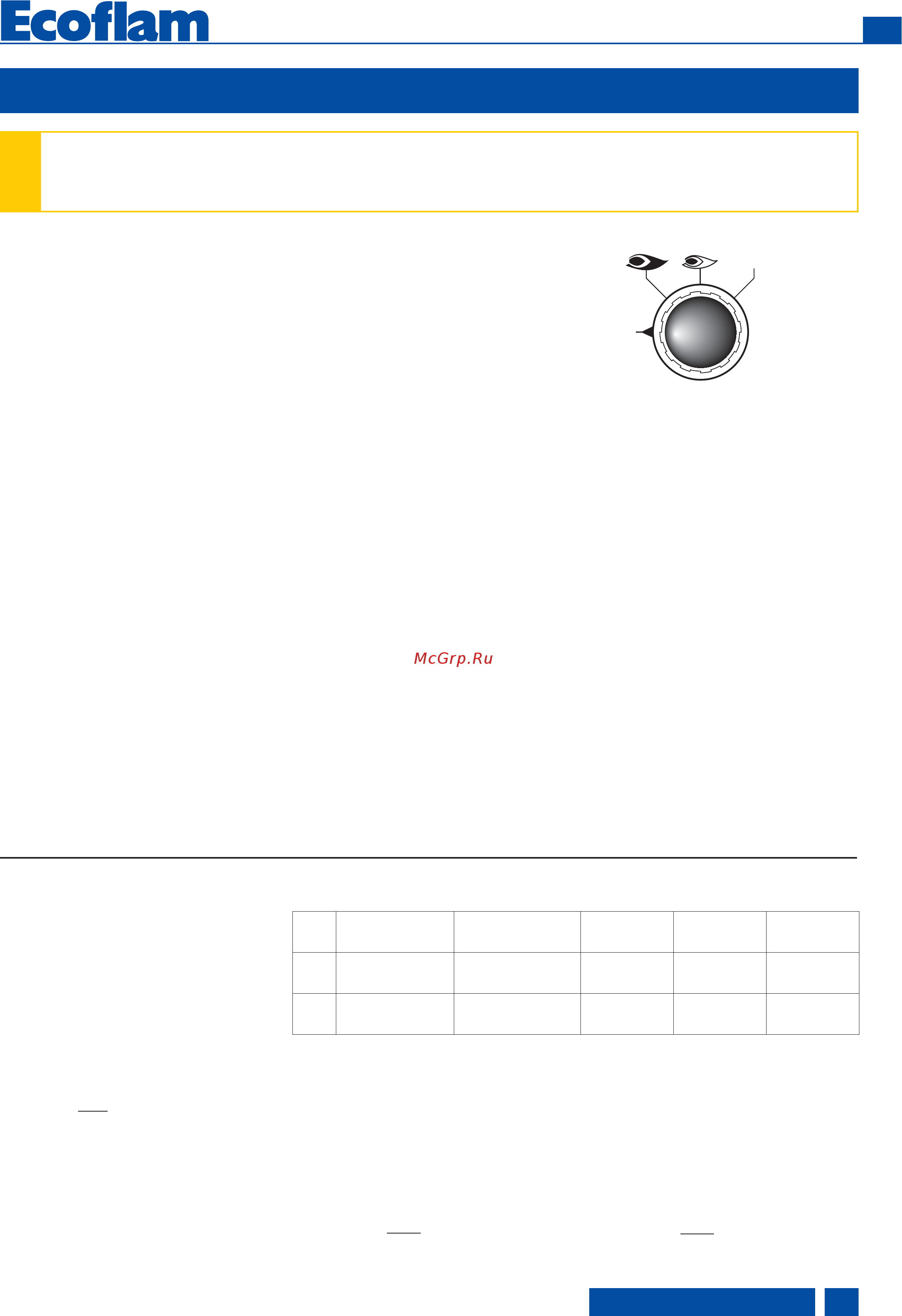

21
www.ecoflam-burners.com
RU
420010521800
ПРОГРАММА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
!
Техническое обслуживание горелки и котла долже производиться авторизованным и квалифицированным персоналом по крайней
мере раз в год.В зависимости от вида установки, возможен более краткий интервал между техническим обслуживанием.
Оператору рекомендуется получить договор на техническое обслуживание для гарантии регулярного обслуживания.
ПРЕДУПРЕЖДЕНИЕ: Используйте оригинальные запасные части.
ПРЕДУПРЕЖДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ:
1. Отключите электропитание и защитите систему от случайного запуска.
2. Отключите подачу газа.
3. Удостоверьтесь в том, что не имеется остаточной мощности. что что пункты 1 и 2
завершены.
4. Перед открытием корпуса горелки, удостоверьтесь в том, что привод вентилятора
остановлен полностью.
Невыполнение этих инструкции ведет к риску безопасности с летальным исходом
или травмой!
РЕКОМЕНДУЕМЫЕ РАБОТЫ КАК ЧАСТЬ ЕЖЕГОДНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ГОРЕЛКИ:
• Проверка функции кнопки аварийной остановки
• Проверки показателей пуска горелки
• Начало испытания горелки и входные измерения в котельной
• Очистка компонентов сжигания и замена дефектных деталей по необходимости
• Проверка головки сгорания и то, что все компоненты в хорошем состоянии, в ином случае их замена
• Замена электродов поджига и форсунок по необходимости и проверка их соответствующих положений после каких-либо
работ.
• Контроль пламени и проверка работы автомата контроля сгорания.
• Очистка шкифа вентилятора, вращающие детали вентилятора и смазки при необходимости.
• Осуществление визуальной инспекции газовых линии в котельной и проверка потока газа.
• Периодическая очистка картриджа газовых фильтров с помощью воздуха, замена по необходимости.
• После очистки компонентов газовой рампа, проведение проверку на утечку.
• Осуществление визуальной проверки электрических компонентов горелки и устранение неисправностей.
• Проверка работы предохранительных устройств (переключатели давления воздуха/газа).
• Введение горелки в эксплуатацию и устранение значений регулировки по необходимости.
ЗАМЕТКИ ПО ПОВТОРНОЙ СБОРКЕ: Осуществите описанные действия с обратном порядке и удостоверьтесь, что
компоненты установлены на первоначальное место и не имеется утечек. Используйте только оригинальные запасные части.
ПОДГОТОВЬТЕ ОТЧЕТ ПО ИЗМЕРЕНИЯМ СОГЛАСНО МЕСТНЫМ НОРМАМ И ПРАВИЛАМ СТРАНЫ.
ПОТЕРИ ТЕПЛА С ПРОДУКТАМИ
СГОРАНИЯ
Значительные потери тепла с
продуктами сгорания связаны с
разницей температуры горючей смеси
"топливо- воздух", входящей в топочную
камеру, и температуры отводимых газов.
Чем больше избыток воздуха и,
следовательно, объем отводимых газов,
тем больше потери тепла.
Потери рассчитываются следующим
образом::
q
A
= (t
A
- t
L
)
A
1
+ B
CO
2
q
A
= потери с отводимыми газами, [%]
t
A
= температура топочных газов, [°C]
t
L
= температура воздуха
для горючей смеси, [°C]
CO
2
= объемное содержание двуокиси
углерода [%]
Пример
DЗначения, измеренные при работе на
природном газе:
Содержание CO2 в
отводимых газах: 10,8%
Температура отводимых газов: 195°C
Температура всасываемого
воздуха: 22°C
Отсюда выводятся потери тепла с
отводимыми газами:
q
Af
= (195-22)(
0,37
+ 0,009) = 7,48%
10,8
Data measured in fuel oil mode:
Содержание CO2 в
отводимых газах: 12,8%
Температура отводимых газов : 195°C
Температура всасываемого
воздуха : 22°C
Отсюда выводятся потери тепла с
отводимыми газами:
q
Af
= (195-22)(
0,49
+ 0,007) = 7,83%
12,8
Легкое топливо
EL
Тяжелое топливо
S
Природн ый
газ
Бытовой
газ
Сжиженн ый
газ
A1 0,50 0,490 0,370 0,350 0,420
B 0,007 0,007 0,009 0,011 0,008
