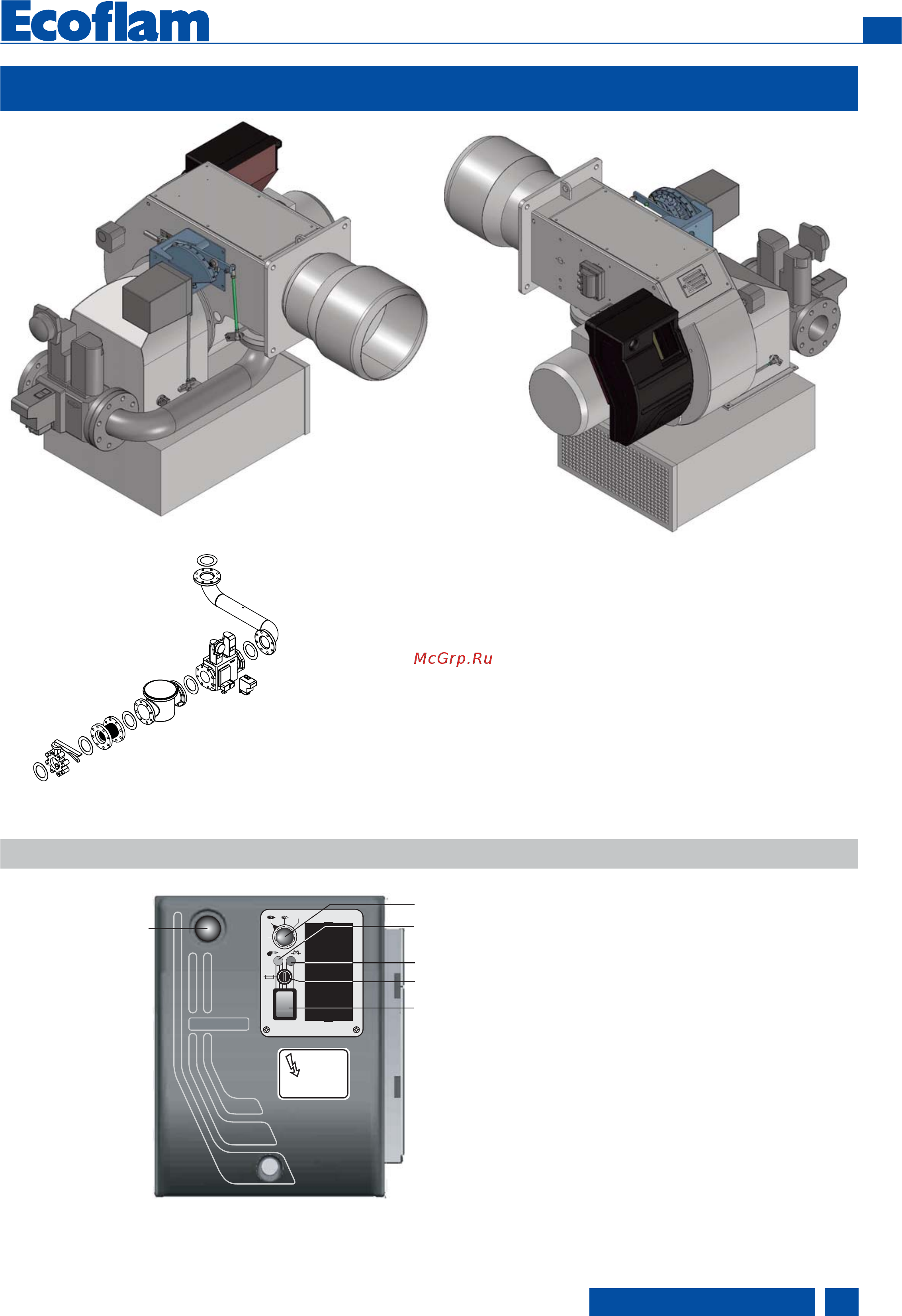

ОПИСАНИЕ ГОРЕЛКИ
GTCP
Условные обозначения
1. Корпус
2. Электрическая панель
управления
3. Электродвигатель вентилятора
5. Шарнирный фланец
6. Труба жаровая
7. Головка горелки
8. Крепежный фланец горелки
9. Регулировка воздушной
заслонки
11. Шумопоглощающий кожух
12. Подъемные проушины
13. Механическая регулировка
газа
15. Сервопривод для газа/воздуха
16. Газовая рампа
19. Газовый фильтр
20. Шаровой кран
23. Антивибрационная вставка
24. Устройство контроля
герметичности
GTCP. Соединительная труба
газовой рампы
Панель управления
20
23
24
19
16
15
13
1
7
6
8
12
1
9
11
3
2
A - selettore :
0 = bloccaggio degli apparati per il
funzionamento in una posizione intermedia
1 = funzionamento alla massima potenza
2 = funzionamento alla minima potenza
3 = funzionamento automatico
B - lampada di funzionamento
C - lampada di blocco termico
D - fusibile
E - interruttore I / O
F - pulsante di sblocco
A
B
C
E
D
F
0
AUTO
0
I
аппаратура управления заблокирована для работы
в среднем диапазоне мощности.
работа на максимальной мощности
работа на минимальной мощности
работа в автоматическом режиме
Выключатель ON-OFF
Отсек плавкого предохранителя
Индикатор рабочего режима
Индикатор аварийной блокировки теплового реле
переключатель:
Кнопка перезапуска
