Ha kioldott rázkódási figyelmeztetés mellett a mérőműszern 2
rázkódási figyelmeztetés gombjának vagy a távvezérlő 27 áz-
kódási figyelmeztetés visszaállító gombjának a segítségével
nem indítják újra a funkciót, a lézer 2 perc és a mérőműszer
2 óra elteltével automatikusan kikapcsolásra kerül.
A rázkódási figyelmeztetés funkció kikapcsolásához
nyomja meg egyszer a 2zkódási figyelmeztetés gombot,
illetve ha a rázkódási figyelmeztetés kioldott (az 1 rázkódá-
si figyelmeztetés kijelzés piros színben villog), nyomja meg
kétszer ugyanezt a gombot. Kikapcsolt rázkódási figyel-
meztetés figyelmeztetés esetén az 1 rázkódási figyelmez-
tetés kijelzés kialszik.
A távvezérlővel a rázkódási figyelmeztető funkciót nem lehet
be- vagy kikapcsolni, hanem csak a kioldás után újra lehet in-
dítani.
A forgó lézer szintezési pontossága
A pontosságot befolyásoló hatások
A pontosságra a környezeti hőmérséklet van a legnagyobb ha-
tással. A lézersugarat különösen a talajtól felfelé, függőleges
irányban fennálló hőmérsékletkülönbségek tudják eltéríteni.
Az eltérések kb. 20 m távolságnál kezdenek érezhetőek lenni,
és 100 m távolságban a 20 m távolságban fellépő eltérés két-
szeresét-négyszeresét is elérhetik.
Mivel a levegő hőmérsékletfüggő rétegeltsége a talaj közelé-
ben a legnagyobb, a mérőműszert 20 m mérési szakasztól
kezdve mindig szerelje fel egy háromlábú műszerállványra. A
mérőműszert ezen kívül lehetőség szerint a munkatartomány
közepén állítsa fel.
A mérőműszer pontosságának ellenőrzése
A külső hatásokon kívül a berendezésen belüli hatások (mint
például a műszer leesése vagy erős ütések) is okozhatnak a
méréseknél eltéréseket. Ezért minden munkakezdés előtt el-
lenőrizze a szintezési pontosságot.
Az ellenőrzéshez egy A és B fal közötti szilárd talajú, 20 m-es
szabad mérési szakaszra van szükség. Ezen a mérőműszer
vízszintes helyzete mellett mind az X, mind az Y tengely
mentén (és mind pozitív, mind negatív irányban) végre kell
hajtani egy-egy átfordítási mérést (összesen 4 teljes mérési
folyamatot).

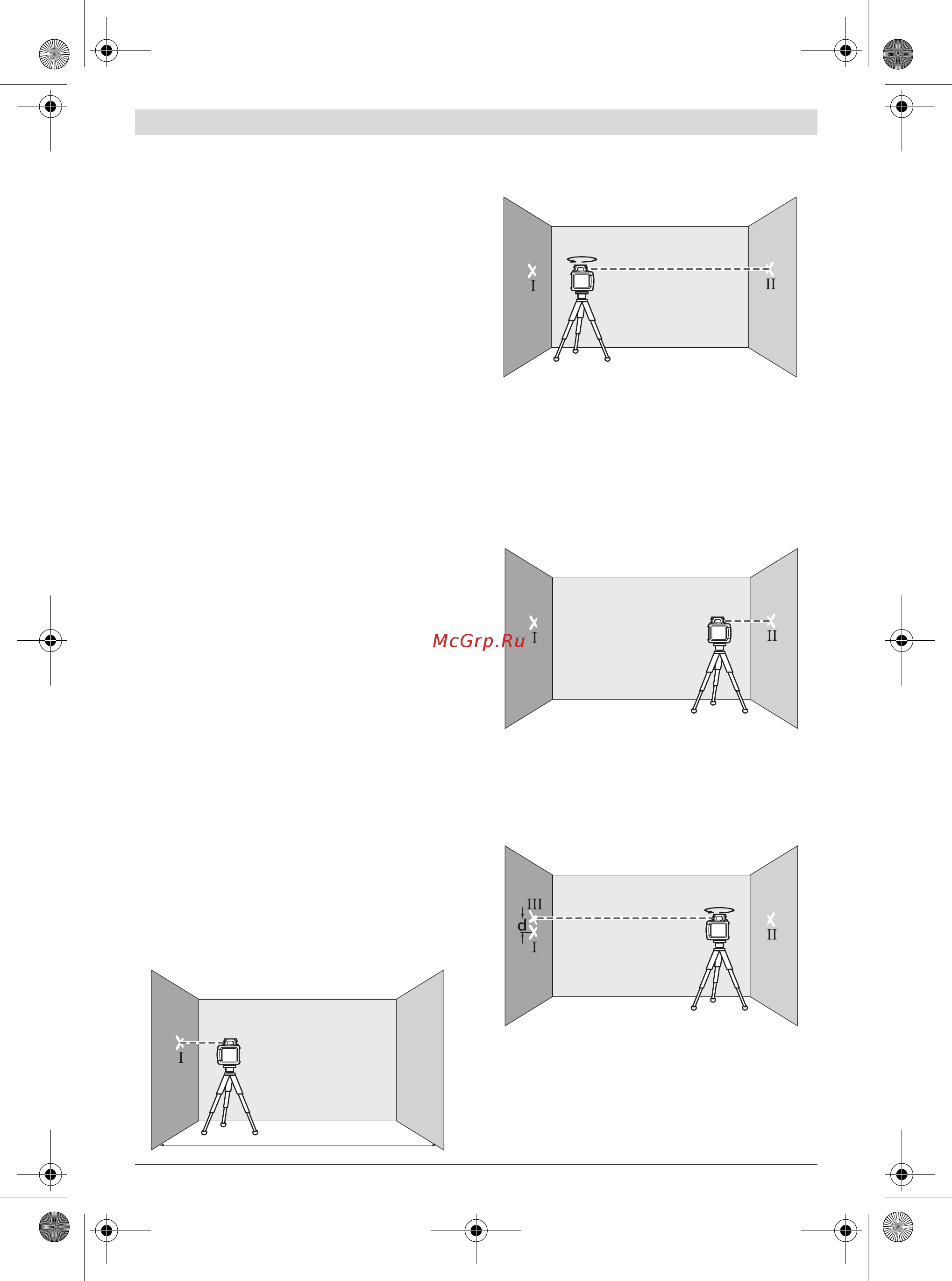

–Szerelje fel a mérőműszert vízszintes helyzetben az „A” fal
közelében egy 37 háromlábú műszerállványra (tartozék),
vagy helyezze egy szilárd, sík alapra. Kapcsolja be a mérő-
műszert.
Az automatikus szintezés befejezése után irányítsa a lézer-
sugarat pont-üzemmódban a közeli „A” falra. Jelölje be a
falon a lézersugár pontjának közepét (I pont).
–Forgassa el a mérőműszert 180°-kal, várja meg, amíg befe-
jeződik az automatikus szintezés, és jelölje fel a lézersugár
pontjának közepét a szembenfekvő „B” falon (II pont).
Úgy helyeze el a mérőműszert anélkül, hogy azt
elfordítaná hogy minél közelebb legyen a „B” falhoz,
kapcsolja be a mérőműszert és várja meg az automatikus
szintezés befejeződését.
Állítsa be úgy a mérőműszer magasságát (a háromlábú mű-
szerállvány segítségével vagy szükség esetén a berende-
zés alá helyezett lapokkal), hogy a lézersugár pontjának
közepe pontosan a „B” falon előzőleg bejelölt II pontra es-
sen.
–Fordítsa el a mérőműszert 180°-kal, anélkül hogy megvál-
toztatná a magasságát. Várja meg, amíg befejeződik az au-
tomatikus szintezés, és jelölje fel a lézersugár pontjának
közepét az „A” falon (III pont). Ügyeljen arra, hogy a III
pont lehetőleg függőelegesen az I pont alatt, illetve felett
legyen.
A falon bejelölt két pont (I és III) közötti d távolság megadja a
mért tengely mentén a mérőműszer által okozott tényleges el-
térést.
Ismételje meg ezt a mérést a másik három tengelyre is. Eh-
hez mindegyik mérési eljárás előtt forgassa el a mérőmű-
szert 90° fokkal.
AB
20 m
AB
180°
AB
AB
180°
