MI 3102H BT/SE – EurotestXE Описание прибора
3.2 Панель разъемов

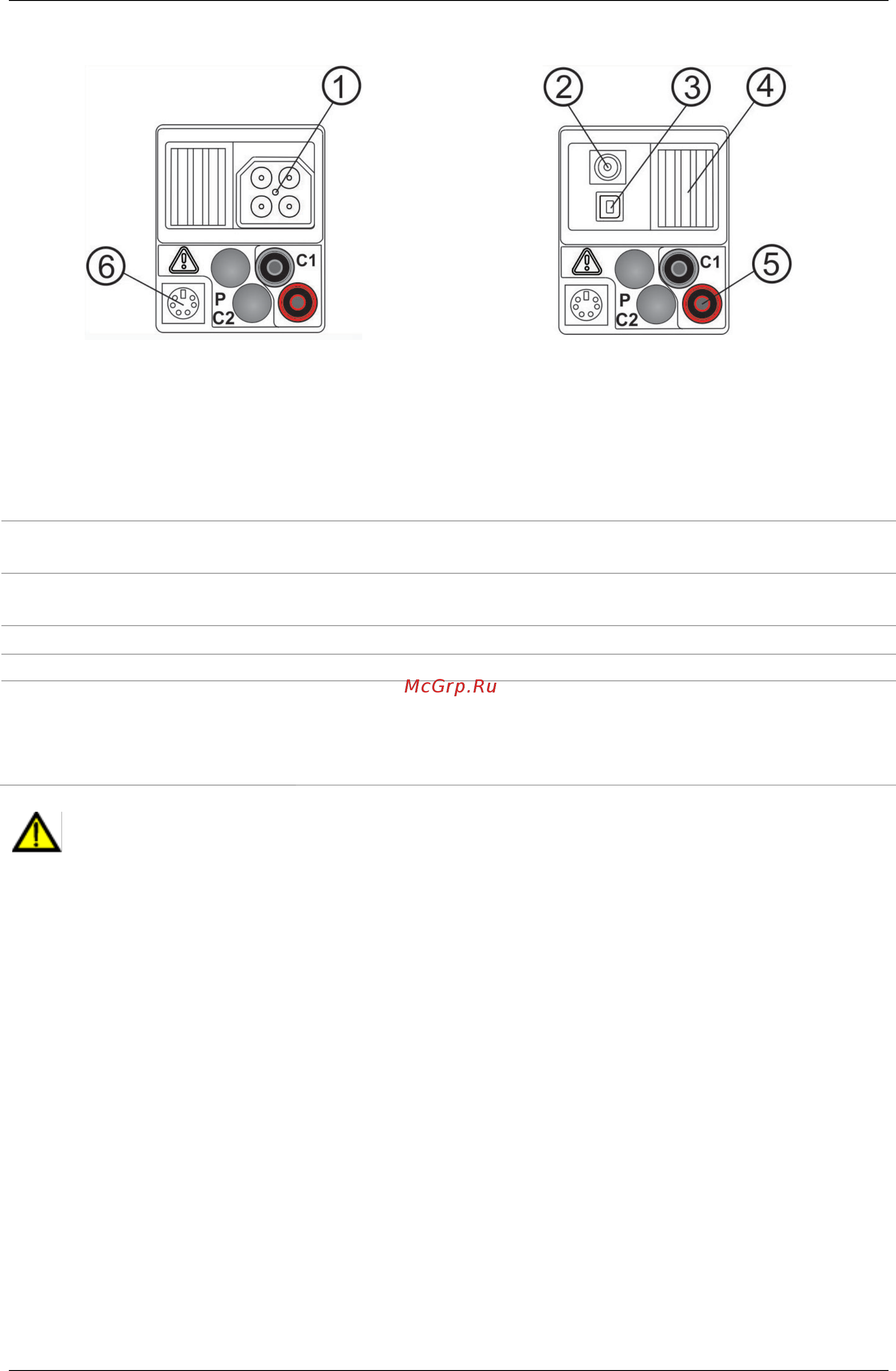

Рисунок 3.2: Панель разъемов
Условные обозначения:
1
Измерительный
(испытательный)
разъем
Измерительные входы / выходы.
2
Гнездо зарядного
устройства
3
USB-разъем
Подключение к разъему USB (1.1) персонального
компьютера.
4
Защитная крышка
5
C1
Измерительный вход для токовых клещей
7 Разъем PS/2
Подключение к последовательному порту ПК
Подключение к дополнительным измерительным
адаптерам
Подключение к считывателям штрих - кодов/ RFID
Внимание!
Максимально допустимое напряжение между любым измерительным
выводом (клеммой) и землей 600 В!
Максимально допустимое напряжение между измерительными выводами
(испытательными клеммами) на испытательном разъеме 600 В!
Максимально допустимое напряжение на испытательной клемме С1
составляет 3 В!
Максимальное кратковременное напряжение адаптера внешнего источника
питания 14 В!
20
