Metrel MI 3102H BT [41/134] Сопротивление изоляции

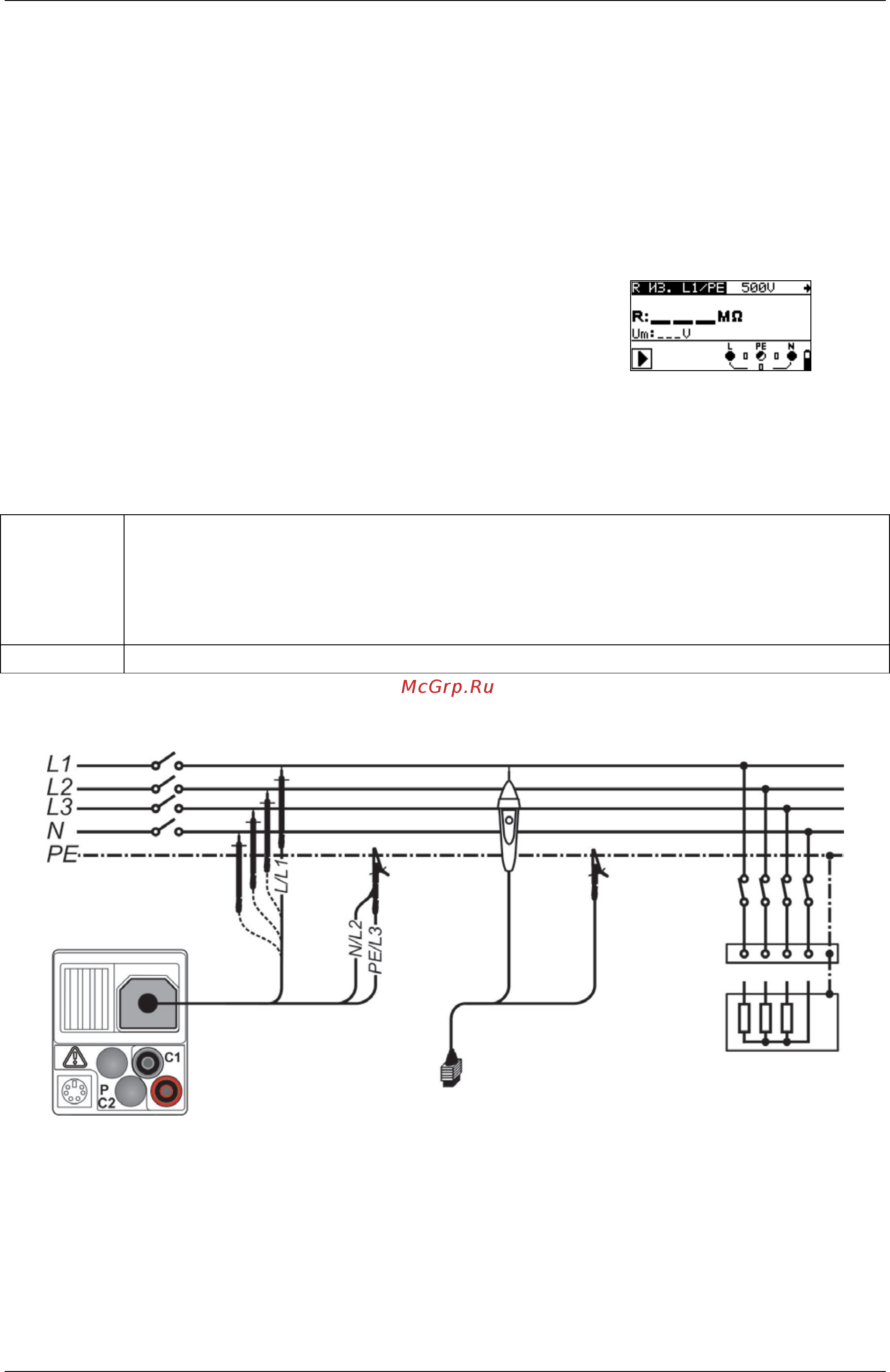

![Metrel MI 3102H SE [41/134] Сопротивление изоляции](/views2/1491386/page41/bg29.png)
MI 3102H BT/SE – EurotestXE Измерения
5.2 Сопротивление изоляции
Измерение сопротивления изоляции выполняется для обеспечения безопасности
и защиты от удара электрическим током через изоляцию. Типовые измерения:
сопротивление изоляции между проводами установки,
сопротивление изоляции непроводящих комнат (стены и полы),
сопротивление изоляции кабелей, проложенных в грунте, и
сопротивление антистатических полов.
Инструкции по функциональным возможностям
кнопок приведены в главе 4.2.
Рисунок 5.5: Сопротивление
изоляции
Параметры испытаний для измерений сопротивления изоляции
Uиз.
Номинальное напряжение испытаний [50 В, 100 В, 250 В, 500 В,
1000 В, 2500 В]
Классификация результатов измерения сопротивлений изоляции
при сохранении [L1/PE, L2/PE, L3/PE, L1/N, L2/N, L3/N, N/PE, L1/L2,
L1/L3, L2/L3]
Предел
Минимальное сопротивление изоляции [ВЫКЛ, 0.01 MΩ ÷ 200 MΩ]
Испытательные цепи для определения сопротивления изоляции
Рисунок 5.6: Подключение 3-х проводного тестового кабеля и щупа с
наконечником «Tip commander» (U
N
≤ 1 кВ)
Напряжение
отключено
Переключа
-
тели
замкнуты
Нагрузки отсоединены
41
