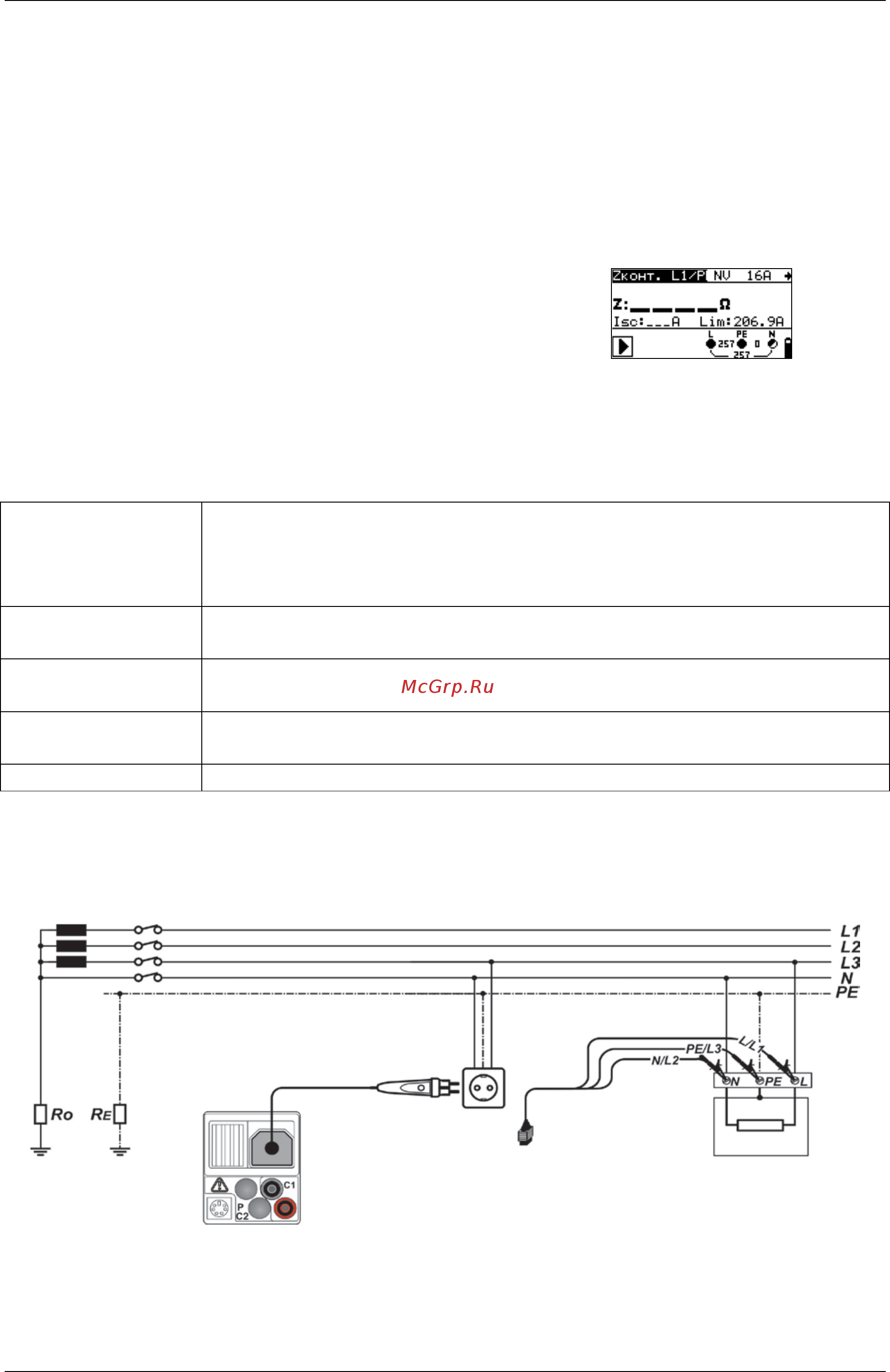

MI 3102H BT/SE – EurotestXE Измерения
5.6 Импеданс короткозамкнутого контура и ожидаемый
ток КЗ
Короткозамкнутым является контур, включающий в себя источник питания,
фазную проводку и провод защитного заземления PE к источнику питания. Прибор
измеряет импеданс контура и вычисляет ток КЗ. Измерения проводятся в
соответствии с требованиями стандарта EN 61557-3.
Инструкции по функциональным
возможностям кнопок приведены в главе 4.2.
Рисунок 5.26: Импеданс
короткозамкнутого контура
Тестовые параметры для измерения импеданса короткозамкнутого контура
Испытание
Выбор подфункции импеданса короткозамкнутого контура
[Zконт., Zs ]
Классификация результатов при сохранении
[L1/PE, L2/PE,
L3/PE]
Тип
предохранителя
Выбор типа предохранителя [---, NV, gG, B, C, K, D]
Предохранитель
I
Номинальный ток выбранного предохранителя
Предохранитель
T
Максимальное время срабатывания выбранного
предохранителя
Lim
Минимальный ток КЗ для выбранного предохранителя
См. приложение A с рекомендованными параметрами предохранителей.
Цепи для измерения полного сопротивления (импеданса) короткозамкнутого
контура
Рисунок 5.27: Подключение штепсельного щупа «plug commander» и 3-х
проводного тестового кабеля
61
