Ecoflam BLU 2000.1 MD TC - MB-DLE 420 [12/48] Calculating the burner capacity

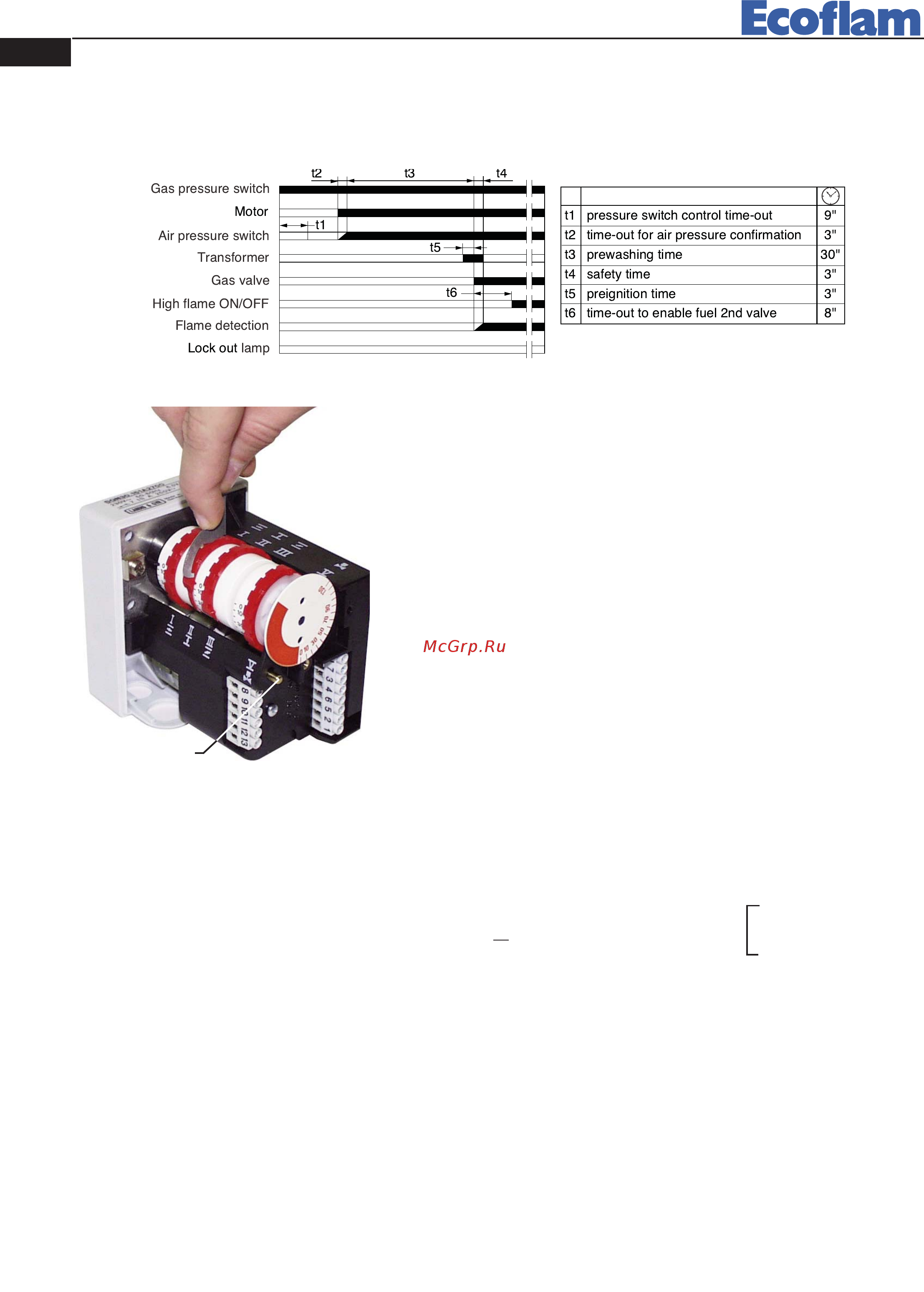

![Ecoflam BLU 2000.1 MD TC - MB-DLE 420 [12/48] Calculating the burner capacity](/views2/1491408/page12/bgc.png)
12
420010288703 BLU 1700.1 PR - BLU 2000.1 PR
EN
CONTROL BOXES LANDIS & STAEFA LGB22
The Landis control box starts the fan and begins the pre-purging of the combustion chamber. The air pressure switch
controls the correct operation. At the end of the pre-purging phase, the ignition transformer cuts-in followed by the
opening of the gas valves. In case of missed ignition or accidental shutdown, the ionisation probe cuts-in and set the
burner in lockout mode within the safety time.
Description
Remove cover to gain access to the adjusting cams.The cams are to be adju-
sted through the suitable key provided for. Description:
I-Limit switch for air damper “High Flame” position adjustment
(Max. power)
II - Limit switch for the air damper position at burner’s shut down
III - Limit switch for air damper “Low Flame” position adjustment
(Min. power)
V - Limit switch "NOT USED".
LANDIS & STAEFA SQN 30 251A2700 AIR DAMPER MOTOR
MANUAL RELEASE
SWITCH
CALCULATING THE BURNER CAPACITY
To calculate the burner's capacity in kW, proceed as follows: Check the gas flow rate (in
liters) on the counter and the time of the reading in seconds.
Proceed with the calculation using the following :
e
x f = kW
sec
e = Litres gas
sec = Time in second
G20 = 34,02
G30 = 116
G31 = 88
f
