Ecoflam BLU 2000.1 MD TC - MB-DLE 420 [19/48] Coffrets de securite landis staefa lgb 22

All burners factory tested at 400 v 50 hz three phase for motors and 230 v 50 hz monophase with neutral for auxi liary equipment if mains supply is 230 v 50 hz threephase withuot neutral change position of connectors on burner as in fig protect burner supply line with safety fuses and any other devices required by safety standards obtaining in the country in question 11

Blu 1700 pr blu 2000 pr 11

Burner start up 11

Co 100 ppm 11

Co 50 ppm 11

Connection to the gas pipeline 11

Electrical connections 11

Important to obtain the right adjustment of the combustion and thermal capacity it is important to analyze the reducts of combustion with the aid of suitable instruments the combustion and thermal capacity adjustment is done simultaneously together with the analysis of the products of combustion making sure that the measured values are sui table and that they comply with current safety standards on this matter please refer to the table and figure below these operations must be done by professionally qualified technicians 11

Metano 11

Once connected the burner to the gas pipe make sure that there are no leakages air bleed the pipe through the pressure gauge fixing point and check the pressure with a pressure gauge turn the thermostats to the desired temperature preliminary checks before starting up the boiler check the following gas type and feed pressure gas valves closed the seals in the pipe fittings gas pipe breather and input pressure that the cable complies with the diagram and the phase and neutral wires correspond that the burner shuts down when the boiler thermostat opens the seal of the boiler furnace which prevents air from entering the seal on the flue boiler pipe fitting the condition of the flue sea led free from blockage etc if all these conditions are present start the burner the control device starts the motor to carry out prewashing of the combustion chamber during this prewash period about 30 seconds the device checks that air pressure is correct via the air pressure switch at the end it supplies 11

Once connected the burner to the gas pipeline it is necessary to control that this last is perfectly sealed also verify that the chimney is not obstructed open the gas cock and carefully bleed the piping through the pressure gauge connector then check the pressure value trough a suitable gauge power on the system and adjust the thermostats to the desired temperature when thermostats close the sealing control device runs a seal test of valves at the end of the test the bur ner will be enabled to run the start up sequence 11

Calculating the burner capacity 12

Control boxes landis staefa lgb22 12

Landis staefa sqn 30 251a2700 air damper motor 12

Adjusting the intermediate burner capacity 13

Adjusting the maximum air flow rate 13

Adjusting the maximum capacity of the gas 13

Adjusting the minimum capacity of the burner air and gas 13

Air adjustment 13

Combustion adjustment 13

Part 1 13

Part 2 13

Part 3 13

Adjustment of gas minimum pressure switch 14

Adjustment of the air pressure switch 14

Ionization current 14

Position of electrodes 14

Setting the firing head 14

Description of the control panel of the burner 15

Troubleshooting 15

Courbe de travail 17

Dimensions d encombrement 17

Connexion au reseau gaz 18

Connexion electrique 18

Demarrage du bruleur 18

Reglage de la combustion 18

Blu 1700 pr blu 2000 pr 19

Calcul du debit de fonctionnement du bruleur 19

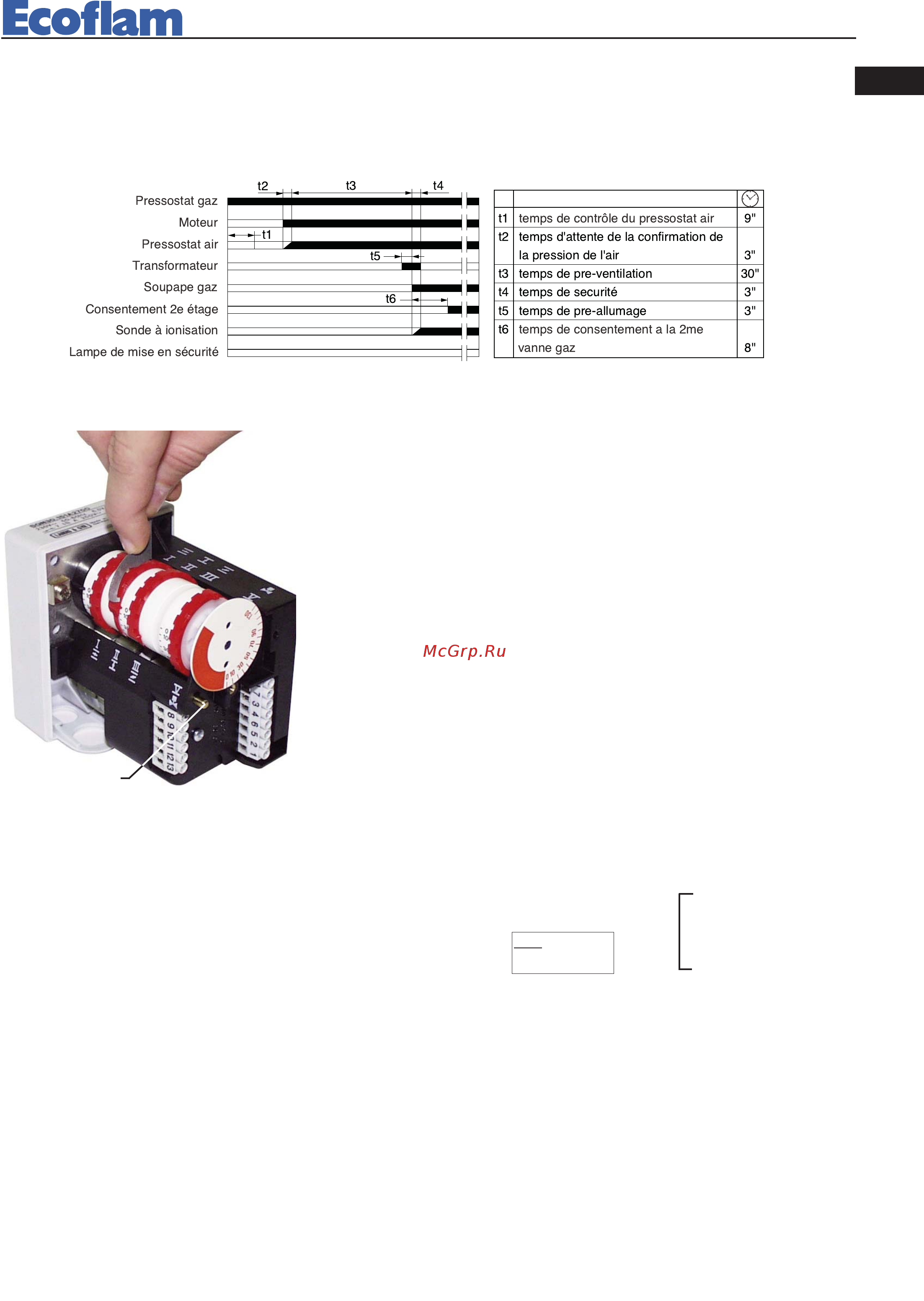

Coffrets de securite landis staefa lgb 22 19

E litres de gaz s temps en secondes g20 34 02 g25 29 25 g30 116 g31 88 19

E x f kw s 19

Enlever le couvercle pour avoir accès aux cames de régulation la régulation des cames doit être faite à l aide de la clé en dotation description 19

I came de régulation de la position d ouverture en puissance max ii came de régulation de la position du clapet de l air à la coupure iii came de régulation de la position d ouverture en puissance min v came de régulation libre non utilisé 19

Le coffret de sécurité landis démarre la turbine et commence le pre balayage de la chambre de combustion le presso stat air contrôle que le fonctionnement sera correct a la fin du pre balayage le transformateur d allumage s enclenche suivi par les vannes gaz en cas de faute d allumage ou coupure accidentelle du brûleur la sonde à ionisation met le brû leur en sécurité dans le temps de sécurité 19

Pour calculer le débit de fonctionnement en kw du brûleur procéder de la manière sui vante vérifier au compteur la quantité de litres débités ainsi que la durée de la lecture ensuite procéder au calcul du débit par la formule suivante 19

Servomoteur landis staefa sqn 30 251a2700 19

Part 1 20

Part 2 20

Part 3 20

Reglage de la puissance maximale du gaz 20

Reglage de la puissance minimale du gaz 20

Reglage des puissances intermediaires du gaz 20

Reglage du débit maximale de l air 20

Reglages des debits air et gaz 20

Regulation de la combustion 20

Controle systeme detection de flamme 21

Position des electrodes 21

Reglage du pressostat gaz de minimum 21

Regulation de la tete de combustion 21

Regulation du pressostat air 21

Anomalies de fonctionnement 22

Blocage des dispositifs pour le 22

Description du tableau de commande des bruleurs 22

Fonctionnement d une position intermédiaire fonctionnement d une position intermédiaire 22

Le contrôle périodique du brûleur tête de combustion électrodes etc doit être effectué par un technicien autorisé une ou deux fois par an suivant l utilisation avant de procéder au contrôle pour la maintenance du brûleur il est souhaitable de contrôler l état général du brûleur et d effectuer les opérations suivantes débrancher le brûleur enlever la prise fermer le robinet d arrivée du gaz enlever le couvercle du brûleur net toyer le ventilateur et l aspiration de l air nettoyer la tête de combustion et contrôler la position des électrodes remonter les pièces contrôler l étanchéité des raccords gaz contrôler la cheminée faire redémarrer le brûleur contrôler les paramè tres de la combustion co2 9 7 g20 9 6 g25 11 7 g30 11 7 g31 c0 inférieur à 75 p p m 22

Qu il y ait du courant électrique dans l installation et que le brûleur soit branché que la pression du gaz soit correcte et que le robinet d arrivée du gaz soit ouvert que les systèmes de contrôle soient branchés correctement si toutes ces conditions sont accomplies faire démarrer le brûleur en appuyant sur le bouton de déblocage contrôle le cycle du brûleur 22

Campo de trabajo 24

Caracteristicas tecnicas 24

Dimensiones totales 24

Advertencias importante 25

Conexión a la red 25

Conexión eléctrica 25

Puesta en marcha del quemador 25

Regulación de la combustión 25

Calculo de la potencia de funcionamiento del quemador 26

Servomotor del cierre del aire landis staefa sqn 30 251a2700 26

Solo para equipos de control llama lgb 22 26

Part 1 27

Part 2 27

Part 3 27

Regulación de la combustión 27

Regulación del caudal de aire y gas 27

Con el quemador apagado conectar un microamperó metro en corriente continua y escala 0 50 o 0 100 µa con el quemador funcionante y debidamente regulado el valor leído debe ser estable y nunca infe rior a 3 µa 28

Corriente de ionización 28

Posición de los electrodos 28

Reglaje del presostato gas de mínima presión 28

Regulacion cabeza de combustion 28

Regulación del presostato del aire 28

Anomalias de funcionamiento 29

Description du tableau de commande des bruleurs 29

Габаритные размеры 31

Запуск горелки 32

Подключение к газопроводу 32

Регулирование процесса сгорания 32

Электрические соединения 32

Блок управления горелкой landis staefa lgb22 33

Для доступа к регулировочным кулачкам снять крышку регулирование кулачков производится входящим в комплект ключом описание i кулачок для регулировки расхода воздуха на максимальной мощности ii кулачок для регулировки положения заслонки во время гашения закрывание iii кулачок для регулировки расхода воздуха на минимальной мощности v не используется 33

Сервопривод воздушной заслонки landis staefa sqn 30 251a2700 33

Электронное оборудование контроля пламени запускает вентилятор горелки для предварительной продувки топки при этом воздушное реле контролирует создаваемое вентилятором давление после предварительной продувки вступает в работу трансформатор розжига а затем открываются газовые клапаны в случае неудачного розжига или случайного затухания безопасность обеспечивается ионизационным датчиком обнаружения пламени который блокирует оборудование в течение времени аварийной остановки 33

Part 1 34

Part 2 34

Part 3 34

Part 4 34

Положение электродов 35

Регулирование положения огневой головки 35

Регулирование процесса сгорания 35

Тарирование реле минимального давления газа 35

Bloccaggio degli apparati per il 36

Funzionamento alla massima poten 36

Funzionamento alla minima potenza 36

Funzionamento automatico 36

Funzionamento in una posizione int 36

Неисправности и способы их устранения 36

Панель управления горелки 36

При выключенной горелке подключить микроамперметр постоянного тока с глубиной шкалы 0 50 или 0 100 μa при правильно отрегулированной работающей горелке значение силы тока должно быть стабильным и не ниже 3 μa 36

Проверка системы обнаружения пламени 36

3 5 4 6 7 n 1 2 37

3132 7 9 8 10 3 2 5 4 6 11 1 37

Blu 1700 pr blu 2000 pr it 37

Ecoflam bruciatori 37

Landis lgb 22 lme 22 37

Blu 1700 pr blu 2000 pr it 38

Ecoflam bruciatori 38

R d department 38

Yellow green 38

Blu 1700 2000 pr 41

Blu 1700 pr blu 2000 pr it 42

Tc testa corta short head tl testa lunga long head 42

Blu 1700 pr blu 2000 pr it 43

Tc tete courte cabeza corta tl tete longue cabeza larga 43

Blu 1700 pr blu 2000 pr it 44

Tc короткая головка tl длинная головка 44

Ecoflam bruciatori s p a 48

Экофлам с п а оставляет за собой право вносить в конструкцию оборудования любые необходимые изменения без особого предупреждения 48
