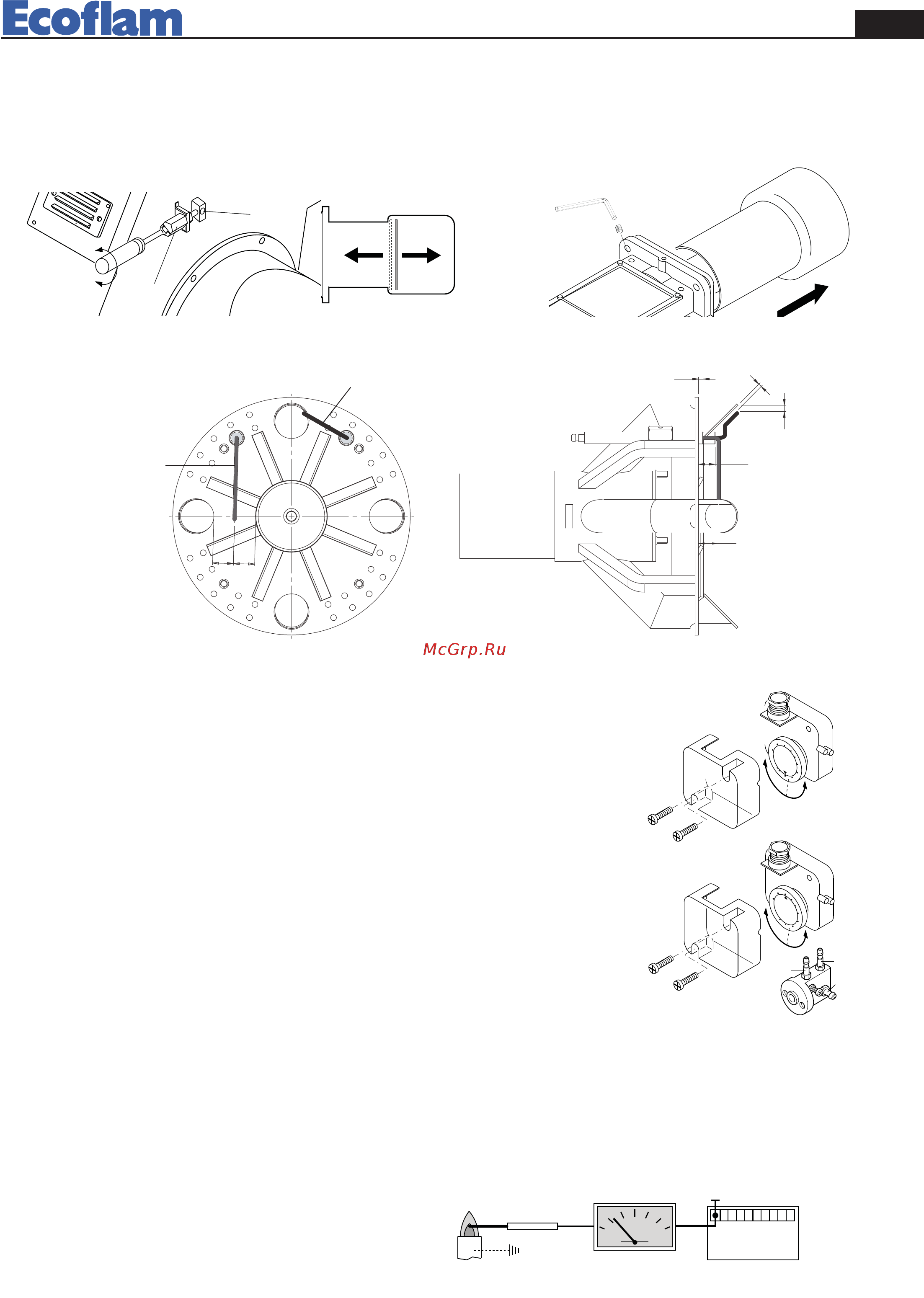

REGOLAZIONE POSIZIONE TESTA DI COMBUSTIONE
La regolazione della posizione della testa di combustione viene effettuata per ottenere il miglior rendimento di combu-
stione. Nelle applicazioni alle portate minime del bruciatore la testa viene arretrata, alle potenze massime viene avanza-
ta. Esecuzione: - allentare la vite A adoperando una chiave a brugola adeguata - agire con un cacciavite sulla vite esago-
nale B sino al raggiungimento della posizione desiderata - rifissare la vite
A.
–
+
B
A
+
--
SMONTAGGIO DEL BOCCAGLIO
TARATURA DEL PRESSOSTATO GAS DI MINIMA PRESSIONE
Svitare le viti I e L e togliere il coperchio M. posizionare il regolatore N ad un valore pari
al 60% della pressione nominale di alimentazione gas (es.: per gas metano press. nomina-
le =20 mbar; regolatore posizionato al valore 12 mbar; per G.P.L. pressione nominale
G30-G31 30/37 mbar regolatore posizionato al valore di 18 mbar). - rimontare il coper-
chio M e riavvitare le viti I e L.
REGOLAZIONE DEL PRESSOSTATO ARIA
Svitare le viti A e B e rimuovere il coperchio C. - Regolare il pressostato aria al minimo
ruotando il regolatore D in posizione 1. - Avviare il bruciatore ed impostare il funziona-
mento in 1° stadio (1 fiamma) verificando che la combustione sia corretta. Servendosi di
un cartoncino, ostruire progressivamente il condotto di aspirazione aria, sino ad ottenere
un aumento del valore della CO
2
pari al 0,5÷0,8% oppure, se si dispone di un manometro
collegato alla presa di pressione E, sino ad ottenere una diminuzione di pressione di 1
mbar (10 mm C.A.). Aumentare progressivamente il valore di taratura del pressostato sino
a causare lo spegnimento in blocco del bruciatore. Rimuovere l’ostruzione dal condotto,
rimontare il coprechio C e ripristinare il funzionamento del bruciatore agendo sul pulsan-
te di riarmo del blocco dell’apparecchiatura. NB: La pressione misurata alla presa E deve
rientrare nel campo di lavoro del pressostato. Se così non fosse, allentare il dado di bloc-
caggio della vite F ed agire gradualmente sulla stessa: in senso orario per ridurre la pressione; in senso antiorario per
aumentarla. Al termine della regolazione fissare il dado.
2,5
5
10
1
5
50
2
5
35
30
40
4
5
20
0,4
0,6
0
,9
3,0
1,5
2,1
1,8
2,4
2
,7
1,2
I
L
M
N
A
B
C
D
E
F
G
H
CORRENTE DI IONIZZAZIONE
LANDIS & STAEFA
1
LGB21-LGB22 min. 3 μA
LMG21-LMG22 min. 2 μA
A bruciatore spento inserire un microamperometro in cor-
rente continua e scala 0÷50 o 0÷100 µA.
Con il bruciatore in funzione, e regolato correttamente, il
valore letto dovrà essere stabile e mai inferiore a 3 µA.
POSIZIONE DEGLI ELETTRODI
3
+
1
0
=
=
5
41
1
+
0
4
1+
0
61
Elettrodo di accensione
Elettrodo di rivelazione
