DESIGNATION
ОБОЗНАЧЕНИЕ
• Ммщный вентилятор нового поколения (HPV)
позволяетиспользовать горелку на котлах с повышенным
противодавлением в камере сгорания
• Легкость и быстрота выполнения электрических соединений
• Огневая головка проста в сборке, ее положение
регулируется для обеспечения оптимальной сочетаемости
горелки с котлом
• Для упрощения обслуживания на горелке предусмотрен
единственный крепежный болт, на который горелку
можно подвесить за специальный крючок в различных
пространственных положениях
• Новый воздушный клапан с прогрессивной
микрометрической системой регулирования воздуха
• Отдельная газовая рампа (подбираемая в зависимости от
входного давления газа) легко монтируется на корпус горелки
• Шарнирный фланец обеспечивает доступ к пламенной
голове без потери настроек горелки
• High eciency fan venlaon system (HPV) allowing
easy matching with boilers having high combuson
chamber pressure
• Electrical wiring simple to disassemble for easy
maintenance
• Combuson head easy to assemble and adjust for
ne set up
• Single bolt burner xing with the possibility to rmly
secure it to the ange in three dierent posions for
easy maintenance
• Air damper with progressive micrometric air regulaon
adjustable in three posions
• Separate gas train (available for dierent inlet gas
pressure) easy to assemble into the burner
• The hinge ange allows accessibility to burner head
without losing burner sengs
• BBCH: Burner Body with Combuson Head
• GT: Gas train separate → EN676 or Export conguraon
• KIT & ACS: Kits and accessories according to local rules
installaon
• BBCH: тело горелки с пламенной головой
• GT: газовая рампа отдельно → исполнение по EN676 или
на экспорт
• KIT & ACS: комплекты и принадлежности для монтажа
согласно местным нормам
MODEL SIZE
MAX GAS 40
40 kW
EMISSIONS
LN - Low NOx
Low NOx Class 3 - GAS EN676 (<80 mg/kWh)
-
Standard Class 2 - GAS EN676 (<120 mg/kWh)
OPERATION TYPE
P
1 stage so start
PAB
2 stages so start
PR
2 stages progressive mechanical
HEAD TYPE
TC
Short head
TL
Long head
FUEL
GN
Gas natural
LPG
Liquid gas
BIOGAS
Biogas
ТИПОРАЗМЕР
MAX GAS 40
40
кB
т
ВЫБРОСЫ
LN - Low NOx
Low NOx класс 3 - газ по EN676 (<80 мг/кВтˑч)
-
Стандарт класс 2 - газ по EN676 (<120 мг/кВтˑч)
ВИД РЕГУЛИРОВАНИЯ
P
одноступенчатая плавный пуск
PAB
двухступенчатая газ плавный пуск
PR
плавно-двухступенчатая с механическим регулированием
ТИП ГОЛОВЫ
TC
Короткая огневая головка
TL
Длинная огневая головка
ВИД ТОПЛИВА
GN
природный газ
LPG
сжиженный газ
BIOGAS
биогаз

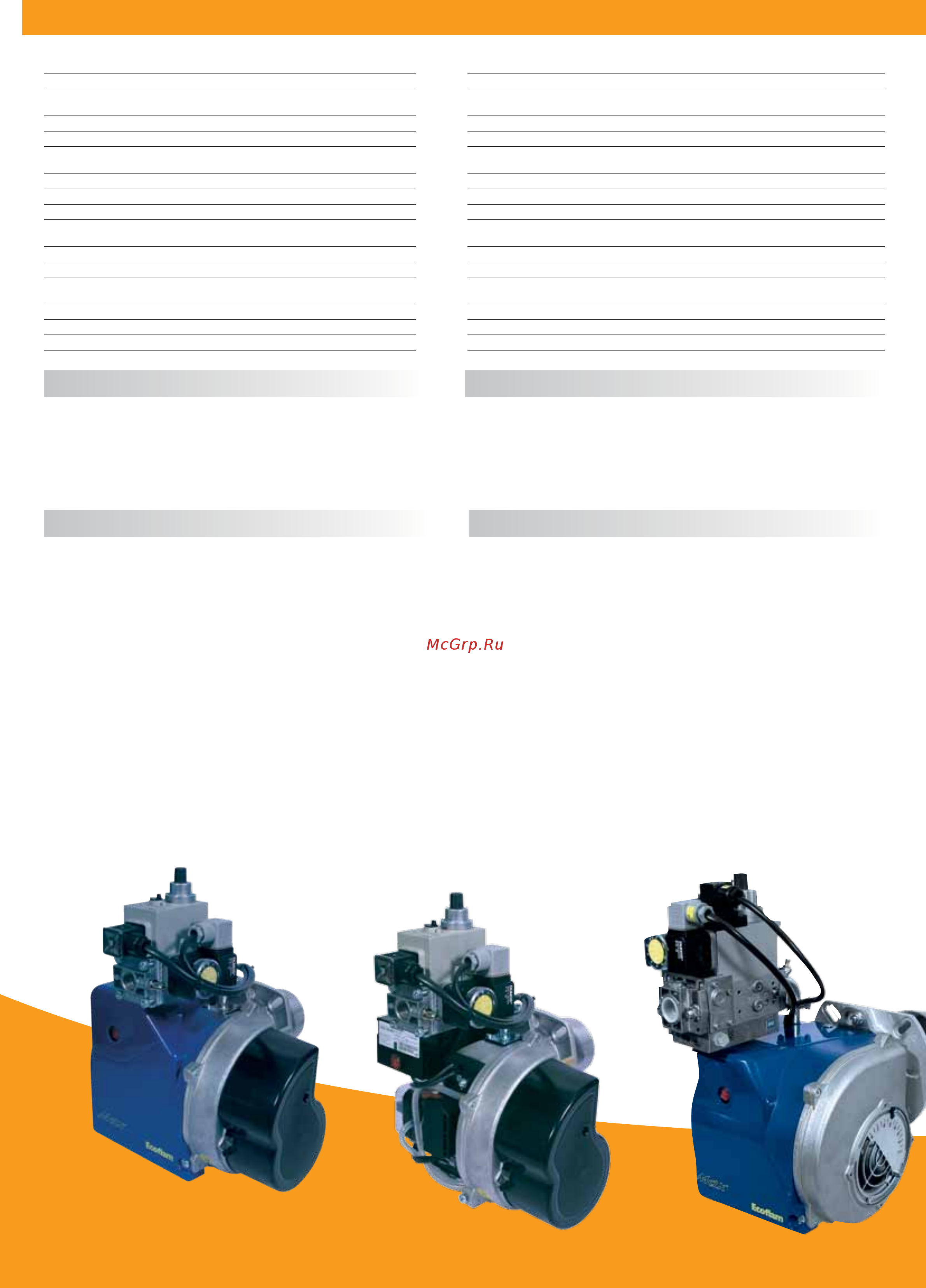

MAIN FEATURES XAPAKTEPИCTИKИ
MODULAR DELIVERY SYSTEM МОДУЛЬНАЯ СИСТЕМА ПОСТАВОК
MAX GAS 40 P
MAX GAS 40 P
MAX GAS 120 P HT
Содержание
- Max gas 1
- Monoblock 17 500 kw 1
- Designation обозначение 2
- Main features 2
- Modular delivery system 2
- Xapaktepиctиkи 2
- Модульная система поставок 2
- Caracteristiques 3
- Características 3
- Denominación 3
- Désignation 3
- Sistema de entrega modular 3
- Systeme de livraison modulaire 3
- 40 60 80 100 4
- 40 60 80 100 120 140 4
- Burner output мощность горелки puissance bruleur caudal del quemador 4
- Classe kласс 4
- Courbes de travail 4
- Curvas de trabajo 4
- Datos tecnicos 4
- Donnees techniques 4
- En 676 4
- Kcal h 1000 4
- Max gas 105 p 4
- Max gas 120 p 4
- Max gas 120 pab 4
- Max gas 40 p 4
- Max gas 70 p 4
- Nox mg kwh мг кbтч 4
- Pressure in the combustion chamber противодавление в камере сгорания pression dans la chambre de combustion presión en la cámara de combustión 4
- Technical data 4
- Working fields 4
- Рабочий диапазон 4
- Технические данны 4
- Burner output мощность горелки puissance bruleur caudal del quemador 5
- Courbes de travail 5
- Curvas de trabajo 5
- Datos tecnicos 5
- Donnees techniques 5
- Kcal h 1000 5
- Max gas 170 55 47 4 175 151 12 360 500 230 200 p pab 5
- Max gas 170 p 5
- Max gas 170 pab 5
- Max gas 250 55 47 4 240 207 14 360 500 230 200 p pab 5
- Max gas 250 p 5
- Max gas 250 pab 5
- Max gas 350 5
- Max gas 350 70 60 2 350 301 17 360 500 230 300 p pab pr 5
- Max gas 500 5
- Max gas 500 70 60 2 500 430 17 360 500 230 400 550 p pab pr 5
- Pressure in the combustion chamber противодавление в камере сгорания pression dans la chambre de combustion presión en la cámara de combustión 5
- Technical data 5
- Working fields 5
- Рабочий диапазон 5
- Технические данны 5
- 7 gas valves vannes de gaz 6
- Antivibration coupling manchon antivibration 6
- Ball valve vanne d arrêt 6
- Details 6
- Detalle 6
- Gas pressure switch pressostat gaz 6
- Gas train 6
- High temperature version bысокотемпературная версия versions haute temperature versión alta temperatura 6
- Hinge flange шарнирный фланец bride à charnière brida giratoria 6
- Main gas pipe tuyauterie gaz de réseau 6
- Natural gas lpg kit kомплект для сжиж газа kit gaz naturel gaz propane kit gas natural liquado 6
- Rampa de gas 6
- Rampe gaz 6
- Réglage tête de combustion regulador de la cabeza de combustión 6
- Setting combustion head 6
- Tightness control dispositif contrôle étanchéité 6
- Антивибрационная вставка junta antivibración 6
- Газовыe pamп 6
- Газовый клапанй válvulas de gas 6
- Газопровод tubo de gas 6
- Реле давления газа presostato gas 6
- Узлы details 6
- Устройство контроля герметичности control de estanqueidad 6
- Шаровый кран valvula de corte 6
- Dimensiones 7
- Dimensions 7
- Max gas 40 p 7
- Max gas 70 p 105 p 120 p 7
- Multibloc export single valve e6gs fgdr eg12l fgdr 7
- Overall dimensions 7
- Размеры 7
- Dimensiones 8
- Dimensions 8
- Max gas 170 p 250 p max gas 170 pab 250 pab 8
- Multibloc vcs fgdr export single vas fgdr 8
- Overall dimensions 8
- Размеры 8
- Dimensiones 9
- Dimensions 9
- Overall dimensions 9
- Размеры 9
