Ecoflam MAX GAS 350 PR ТC - MB-DLE 407 350/500 [7/10] Dimensiones
![Ecoflam MAX GAS 350 PR ТC - MB-DLE 407 350/500 [7/10] Dimensiones](/views2/1491543/page7/bg7.png)

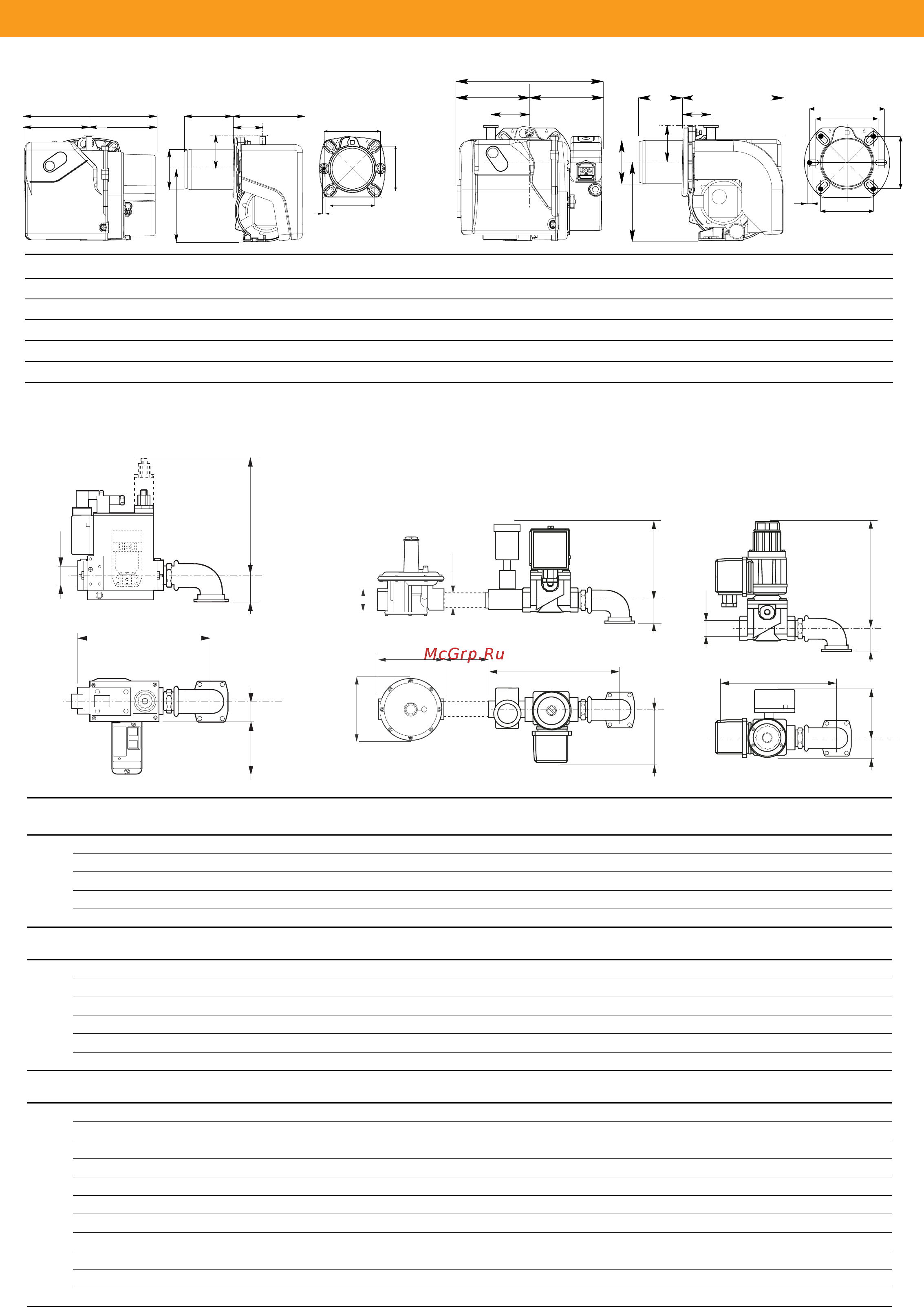

OVERALL DIMENSIONS
•
РАЗМЕРЫ
•
DIMENSIONS
•
DIMENSIONES
A B C D D1 E F G I L M N O P
MAX GAS 40 P 288 143 145 85 185 153 89 160 92/107 92/107 M8 54 73 -
MAX GAS 70 P 303 155 148 85 185 204 89 160 100/120 100/120 M8 52 71 82
MAX GAS 105 P 317 169 148 140 220 255 89 160 100/120 100/120 M8 52 71 82
MAX GAS 120 P 317 169 148 160 240 255 98 160 100/120 100/120 M8 52 71 82
MAX GAS 120 PAB 317 169 148 160 240 296 98 160 100/120 100/120 M8 52 71 82
• D: short head
D1: long head
• D: tête courte
D1: tête longue
• D: короткая огневая головка
D1: длинная огневая головка
CB
A
E
D / D1
F
G
M
126
151
I
L
NP
O
A
BC
D / D1 E
M
125
I
L
G
F
N
O
MAX GAS 40 P
MultiBloc Export single valve
E6GS + FGDR
EG12L + FGDR
MAX GAS 70 P - 105 P - 120 P
• D: cabeza corta
D1: cabeza longa
Dimension gas train FGDR
GT Conguraon Designaon Pr Qr Rr Sr Ø r A B
MAX GAS 40
MBC65 GT-D1-MBC65DLE-RP15-MAXGAS40-120 250 42 35 140 1/2" - -
MB403 GT-D1-MBDLE403-RP15-MAXGAS40-120 150 29 35 144 1/2" - -
GB055 GT-D1-GBLE055-RP15-MAXGAS40-120 225 37 35 85 1/2" - -
E6G*SRP Export GT-B1-E6GSRP-RP15-MAXGAS40-120 155 55 35 100 1/2" - -
E6G*SRP+FGDR-RP15 GT-B1-E6GSRP-RP15-MAXGAS40-120 155 55 35 100 1/2" - -
GT Conguraon Designaon P Q R S Ø r A B
MAX GAS 70
MBC65 GT-D1-MBC65DLE-RP15-MAXGAS40-120 250 42 35 140 1/2" - -
MBC120 GT-D1-MBC120DLE-RP15-MAXGAS40-120 225 37 35 85 1/2" - -
MB403 GT-D1-MBDLE403-RP15-MAXGAS40-120 150 29 35 144 1/2" - -
GB055 GT-D1-GBLE055-RP15-MAXGAS40-120 225 37 35 85 1/2" - -
E6G*SRP Export GT-B1-E6GSRP-RP15-MAXGAS40-120 155 55 35 100 1/2" - -
E6G*SRP+FGDR-RP15 GT-B1-E6GSRP-RP15-MAXGAS40-120 155 55 35 100 1/2" - -
GT Conguraon Designaon P Q R S Ø r A B
MAX GAS 105-120
MBC65 GT-D1-MBC65DLE-RP15-MAXGAS40-120 250 42 35 140 1/2" - -
MBC120 GT-D1-MBC120DLE-RP15-MAXGAS40-120 225 37 35 85 1/2" - -
MB403 GT-D1-MBDLE403-RP15-MAXGAS40-120 150 29 35 144 1/2" - -
MB405 GT-D1-MBDLE405-RP20-MAXGAS40-120 194 50 35 140 3/4" - -
MBZRDLE405 GT-D2-MBZRDLE405-RP20-MAXGAS40-120 194 50 35 210 3/4" - -
MBDLE407+KITADAT GT-D1-MBDLE407-RP25-MAXGAS170-250 194 50 55 140 3/4" - -
MBZRDLE407+KITADAT GT-D2-MBZRDLE407-RP25-MAXGAS170-250 194 62 55 210 3/4" - -
GB055 Export GT-D1-GBLE055-RP15-MAXGAS40-120 225 37 35 85 1/2" - -
EG12*L Export GT-B1-EG12L-RP15-MAXGAS40-120 145 40 35 155 1/2" - -
VAS-125 Export single+KITADAT GT-K1-VAS125-RP30-MAXGAS170-250 130 70 72 220 1" - -
VAS-125+KITADAT+FGDR-RP25 GT-K1-VAS125-RP30-MAXGAS170-250 130 70 72 220 1" - -
Pr
Ø r
Qr 130
RrSr
Pr
Ø r
Rr Qr
Sr
130
P
Ø r
Q
RS
100
P
Q
RS
sag.ttA Ø
r Ø
A
