Ecoflam MAX GAS 350 PR ТC - MB-DLE 407 350/500 [6/10] Rampe gaz

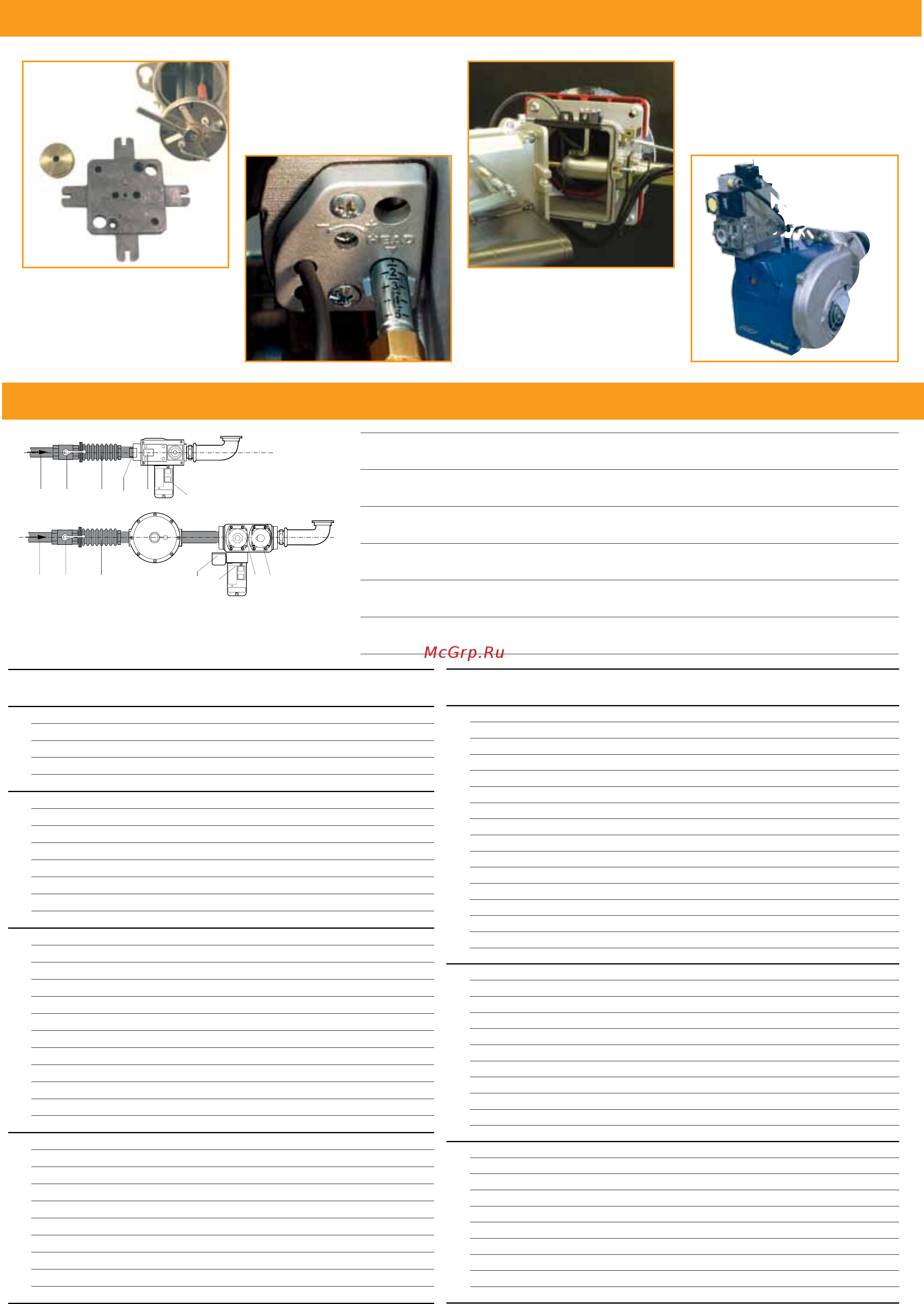

![Ecoflam MAX GAS 350 PR ТC - MB-DLE 407 350/500 [6/10] Rampe gaz](/views2/1491543/page6/bg6.png)
DETAILS
•
УЗЛЫ DETAILS
•
DETAILS
•
DETALLE
• To be supplied by the installer
• Hе входит в стандартную комплектацию
• A fournir par l’installateur
• Accesorios a suministrar por el instalador
• Natural gas/LPG Kit
• Kомплект для сжиж. газа
• Kit gaz naturel/gaz propane
• Kit gas natural/liquado
• Seng combuson head
•
Pегулировка огневой головки
• Réglage tête de combuson
• Regulador de la cabeza de
combusón
• Hinge ange
• Шарнирный фланец
• Bride à charnière
• Brida giratoria
• High Temperature version
• Bысокотемпературная
версия
• Versions haute temperature
• Versión alta temperatura
GAS TRAIN
•
ГАЗОВЫE PAMПЫ
•
RAMPE GAZ
•
RAMPA DE GAS
1 2 3 86
5
GT conguraon Designaon Gas pressure
LPG
min
Gas
min max
MAX GAS 40
MBC65
GT-D1-MBC65DLE-RP15-MAXGAS40-120
7 9 65
MBDLE403
GT-D1-MBDLE403-RP15-MAXGAS40-120
8 9 200
GB055 GT-D1-GBLE055-RP15-MAXGAS40-120 7 9 65
E6G*SRP Export single GT-B1-E6GSRP-RP15-MAXGAS40-120 8 10 350
E6G*SRP+FGDR-RP15 GT-B1-E6GSRP-RP15-MAXGAS40-120 9 12 350
MAX GAS 70
MBC65
GT-D1-MBC65DLE-RP15-MAXGAS40-120
15 16 65
MBC120
GT-D1-MBC120DLE-RP15-MAXGAS40-120
10 11 360
MBDLE403
GT-D1-MBDLE403-RP15-MAXGAS40-120
19 18 200
GB055 GT-D1-GBLE055-RP15-MAXGAS40-120 11 16 65
E6G*SRP Export single GT-B1-E6GSRP-RP15-MAXGAS40-120 9 20 350
E6G*SRP+FGDR-RP15 GT-B1-E6GSRP-RP15-MAXGAS40-120 11 24 350
EG12*L Export single GT-B1-EG12L-RP15-MAXGAS40-120 8 10 350
EG12*L+FGDR-RP15 GT-B1-EG12L-RP15-MAXGAS40-120 10 14 350
MAX GAS 105-120
MBC65
GT-D1-MBC65DLE-RP15-MAXGAS40-120
15 16 65
MBC120
GT-D1-MBC120DLE-RP15-MAXGAS40-120
10 11 360
MBDLE403
GT-D1-MBDLE403-RP15-MAXGAS40-120
19 18 200
MBDLE405
GT-D1-MBDLE405-RP20-MAXGAS40-120
15 16 360
MBZRDLE405
GT-D2-MBZRDLE405-RP20-MAXGAS40-120
15 16 360
MBDLE407+KITADAT
GT-D1-MBDLE407-RP25-MAXGAS170-250
- 13 360
MBZRDLE407+KITADAT
GT-D2-MBZRDLE407-RP25-MAXGAS170-250
- 13 360
GB055 Export GT-D1-GBLE055-RP15-MAXGAS40-120 11 16 65
EG12*L Export single GT-B1-EG12L-RP15-MAXGAS40-120 8 17 350
EG12*L+FGDR-RP15 GT-B1-EG12L-RP15-MAXGAS40-120 12 27 350
VAS-125 Export single+KITADAT
GT-K1-VAS125-RP25-MAXGAS170-250 8 9 500
VAS-125+KITADAT+FGDR-RP25
GT-K1-VAS125-RP25-MAXGAS170-250 9 11 500
MAX GAS 170
MBDLE405+KITADAT
GT-D1-MBDLE405-RP20-MAXGAS40-120
16 17 360
MBZRDLE405+KITADAT
GT-D2-MBZRDLE405-RP20-MAXGAS40-120
16 17 360
MBDLE407
GT-D1-MBDLE407-RP25-MAXGAS170-250
16 17 360
MBZRDLE407
GT-D2-MBZRDLE407-RP25-MAXGAS170-250
16 17 360
MBDLE410
GT-D1-MBDLE410-RP30-MAXGAS170-250
- 13 360
MBZRDLE410
GT-D2-MBZRDLE410-RP30-MAXGAS170-250
- 13 360
VCS-125 Export GT-K1-VCS125-RP30-MAXGAS170-250 11 14 500
VCS-125+FGDR-RP25 GT-K1-VCS125-RP30-MAXGAS170-250 17 20 500
VAS-125 Export single GT-K1-VAS125-RP25-MAXGAS170-250 10 12 500
VAS-125+FGDR-RP25 GT-K1-VAS125-RP25-MAXGAS170-250 13 18 500
1
• Main gas pipe
• Tuyauterie gaz de réseau
• Газопровод
• Tubo de gas
2
• Ball valve
• Vanne d’arrêt
• Шаровый кран
• Valvula de corte
3
• Anvibraon coupling
• Manchon anvibraon
• Антивибрационная вставка
• Junta anvibración
5
• Gas pressure switch
• Pressostat gaz
• Реле давления газа
• Presostato gas
6-7
• Gas valves
• Vannes de gaz
• Газовый клапанй
• Válvulas de gas
8
• Tightness control
• Disposif contrôle étanchéité
• Устройство контроля герметичности
• Control de estanqueidad
GT conguraon Designaon Gas pressure
LPG
min
Gas
min max
MAX GAS 250
MBDLE405 + KITADAT GT-D1-MBDLE405-RP20-MAXGAS40-120 34 40 360
MBZRDLE405 + KITADAT GT-D2-MBZRDLE405-RP20-MAXGAS40-120 34 40 360
MBDLE407 GT-D1-MBDLE407-RP25-MAXGAS170-250 24 26 360
MBZRDLE407 GT-D2-MBZRDLE407-RP25-MAXGAS170-250 24 26 360
MBDLE410 GT-D1-MBDLE410-RP30-MAXGAS170-250 18 27 360
MBZRDLE410 GT-D2-MBZRDLE410-RP30-MAXGAS170-250 18 27 360
MBDLE412 GT-D1-MBDLE412-RP32-MAXGAS170-250 - 15 360
MBZRDLE412 GT-D2-MBZRDLE412-RP32-MAXGAS170-250 - 15 360
VCS-125 Export GT-K1-VCS125-RP30-MAXGAS170-250 13 21 500
VCS-125+FGDR-RP25 GT-K1-VCS125-RP30-MAXGAS170-250 26 34 500
VAS-125 Export single GT-K1-VAS125-RP30-MAXGAS170-250 12 17 500
VAS-125+FGDR-RP25 GT-K1-VAS125-RP30-MAXGAS170-250 17 30 500
VCS-240 Export GT-K1-VCS240-RP40-MAXGAS170-250 - 14 500
VCS-240+FGDR-RP40 GT-K1-VCS240-RP40-MAXGAS170-250 - 15 500
VAS-240 Export single GT-K1-VAS240-RP40-MAXGAS170-250 - 13 500
VAS-240+FGDR-RP40 GT-K1-VAS240-RP40-MAXGAS170-250 - 14 500
MAX GAS 350
MBDLE407
GT-D2-MBDLE407-RP25-MAXGAS350-500/MULTI
33 60 360
MBDLE410
GT-D2-MBDLE410-RP30-MAXGAS350-500/MULTI
23 37 360
MBDLE412
GT-D2-MBDLE412-RP32-MAXGAS350-500/MULTI
- 20 360
MBDLE415
GT-D2-MBDLE415-RP40-MAXGAS350-500/MULTI
- 17 360
VCS-125 Export GT-K2-VCS125-RP30-MAXGAS350-500/MULTI - 17 500
VCS-125+FGDR-RP25 GT-K2-VCS125-RP30-MAXGAS350-500/MULTI 27 54 500
VCS-240 Export GT-K2-VCS240-RP40-MAXGAS350-500/MULTI - 15 500
VCS-240+FGDR-RP40 GT-K2-VCS240-RP40-MAXGAS350-500/MULTI - 18 500
VCS-350 Export GT-K2-VCS350-RP50-MAXGAS350-500/MULTI - 13 500
VCS-350+FGDR-RP50 GT-K2-VCS350-RP50-MAXGAS350-500/MULTI - 14 500
VCS-350+FGDR-RP50 GT-K2-VCS350-RP50-MAXGAS350-500/MULTI - 14 500
MAX GAS 500
MBDLE407
GT-D2-MBDLE407-RP25-MAXGAS350-500/MULTI
52 90 360
MBDLE410
GT-D2-MBDLE410-RP30-MAXGAS350-500/MULTI
36 55 360
MBDLE412
GT-D2-MBDLE412-RP32-MAXGAS350-500/MULTI
26 35 360
MBDLE415
GT-D2-MBDLE415-RP40-MAXGAS350-500/MULTI
- 20 360
VCS-125 Export GT-K2-VCS125-RP30-MAXGAS350-500/MULTI - 47 500
VCS-125+FGDR-RP25 GT-K2-VCS125-RP30-MAXGAS350-500/MULTI 47 98 500
VCS-240 Export GT-K2-VCS240-RP40-MAXGAS350-500/MULTI - 18 500
VCS-240+FGDR-RP40 GT-K2-VCS240-RP40-MAXGAS350-500/MULTI 20 24 500
VCS-350 Export GT-K2-VCS350-RP50-MAXGAS350-500/MULTI - 14 500
VCS-350+FGDR-RP50 GT-K2-VCS350-RP50-MAXGAS350-500/MULTI - 16 500
1 2 3
8
6
