Xoro HTR 5001w [15/40] Индикаторы и кнопки управления
![Xoro HTR 5001w [15/40] Индикаторы и кнопки управления](/views2/1049178/page15/bgf.png)
ИНДИКАТОРЫ И КНОПКИ
УПРАВЛЕНИЯ

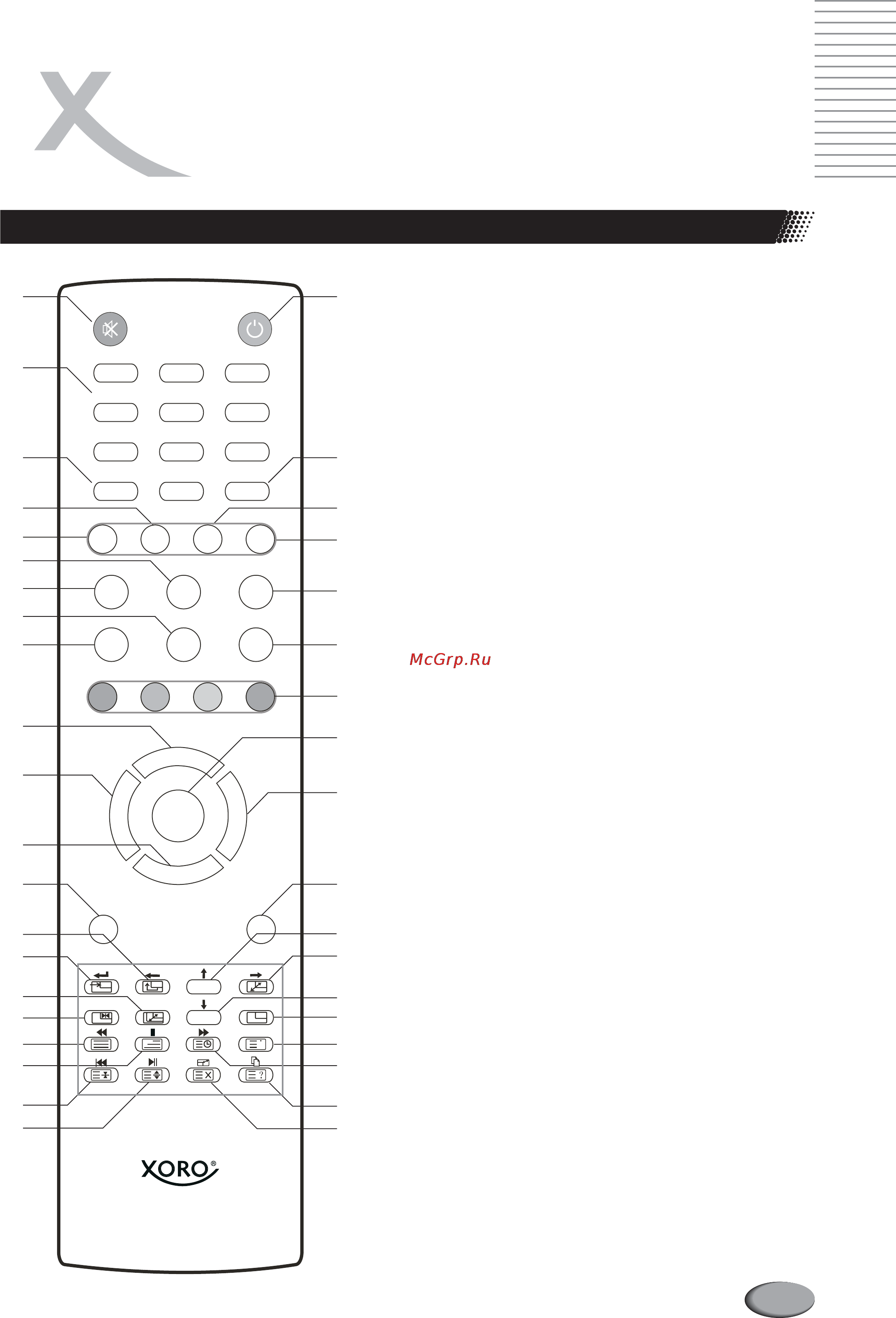

Функции кнопок ПДУ телевизора
15
1. Включение/выключение звука.
2. Включение питания или переход в
спящий режим Standby.
3. (цифровые кнопки)
Нажимая кнопки 0 9, вы можете
выбрать канал; канал меняется спустя
2 секунды после нажатия кнопки.
4. (опционально)
Цифровое телевидение.
5. Выбор источника сигнала
6. Отображение или отмена отображения
текущего времени, номера канала и
текущего источника сигнала на экране
телевизора.
7. Установка режима воспроизведения:
Стерео, Моно и Двойное моно
воспроизведение входящего звукового
сигнала (если программа поддерживает
настройки в системе NICAM)
8. Быстрая смена текущего канала на
предыдущий канал и наоборот.
9. «Стоп-кадр» изображения.
10. Вызов/отмена режима разделения
экрана на две части.
11. Вызов/отмена режима разделения
экрана на несколько частей.
12. Выбор режима экрана 4:3 или 16:9
13. Активизация USB соединения с
подключенным по этому интерфейсу
фото/видео/MP3 оборудованием.
14. Установка таймера включения.
15. Выбор входа PC.
16.
(красная, зеленая, желтая, синия)
17 Переключение номера текущего
канала в сторону увеличения
18. Вызов основного экранного меню.
При работе с экранным меню, эта
кнопка используется для перехода
к предыдущему разделу меню.
Уменьшение громкости
Увеличение громкости
21. Переключение номера текущего
канала в сторону уменьшения
22. Быстрый выбор режима отображения.
23. Быстрый выбор звукового режима.
MUTING
POWER
0~9
DTV
TV/AV
DISPLAY
NICAM
RECALL
FREEZE
T.WIN
M.WIN
WIDE
USB
SLEEP
PC
Цветные клавиши режима Телетекст
CH+
MENU
VOL-
VOL+
CH-
SOUND
-
.
.
19.
20.
.
2
1
3
4
5
6
7
8
9
10
12
11
13
15
17
14
19
18
20
22
21
25
23
33
36
37
34
32
35
38
39
24
29
28
26
27
30
31
I
OSD
CH+
CH-
PICTURE SOUND
RECALL
M.WIN T.WIN
SLEEP
WIDE
PCUSB
DISPLAY NICAM FREEZE
TV/AV
1
4
7
DTV
2
5
8
0
3
6
9
POWERMUTING
MENU
CH+
VOL+
CH-
VOL-
16
