MegOhmMeter
Работа с прибором
5
Назначение кнопок
Кнопки (рис. 2) используются для управления работой прибора, выбора
результатов тестирования для просмотра, а также для перемещения по
выбранным результатам тестирования.
ON/
OFF
FUNCTION
UP
SCROLL
DOWN
ENTER
TEST
1
2 3 4 5 6 7
(yes)
(no)
asw02f.eps
Номер Кнопка Описание
A
O
Включение и выключение прибора.
B
H
Кнопка Function. Из режима тестового напряжения
нажатием кнопки Function производится переход к выбору
значений тестового напряжения, к параметрам
тестирования в режиме пилообразного напряжения, к
заданию временного интервала и к отображению
результатов (функции памяти). При просмотре
результатов кнопкой Function осуществляется переход
между режимами просмотра и удаления результатов.
C
V
(yes)
Кнопка Up. Служит для смены значений испытательного
напряжения, для просмотра сохраненных результатов
тестирования, изменения интервала времени на таймере,
а также для изменения идентификационных символьных
тестовых меток. Эта же кнопка используется для ответа
"да" на запрос yes/no (да/нет).
D
R
Кнопка Scroll. После выбора ячейки памяти используйте
кнопку Scroll для вывода на дисплей параметров
тестирования и результатов тестирования, сохраненных в
памяти. Это значения напряжения, емкости, индекса
поляризации, коэффициента диэлектрической абсорбции
и тока.
E
d
(no)
Кнопка Down. Служит для изменения тестового
напряжения, для просмотра сохраненных результатов
тестирования, изменения интервала времени на таймере,
а также для перехода между ячейками памяти. Эта же
кнопка используется для ответа "нет" на запрос yes/no
(да/нет).
F
e
Кнопка Enter. Используется из функции RESULTS для
обращения к сохраненным (в ячейках памяти) данным, а
также из функции TESTVOLTAGE для плавного увеличения
значения тестового напряжение от 250 до 5000 В.
G
T
Кнопка Test. Запуск и остановка тестирования. Для
запуска тестирования нажмите и удерживайте кнопку в
нажатом положении в течение 1 секунды. Для остановки
тестирования нажмите кнопку еще раз.

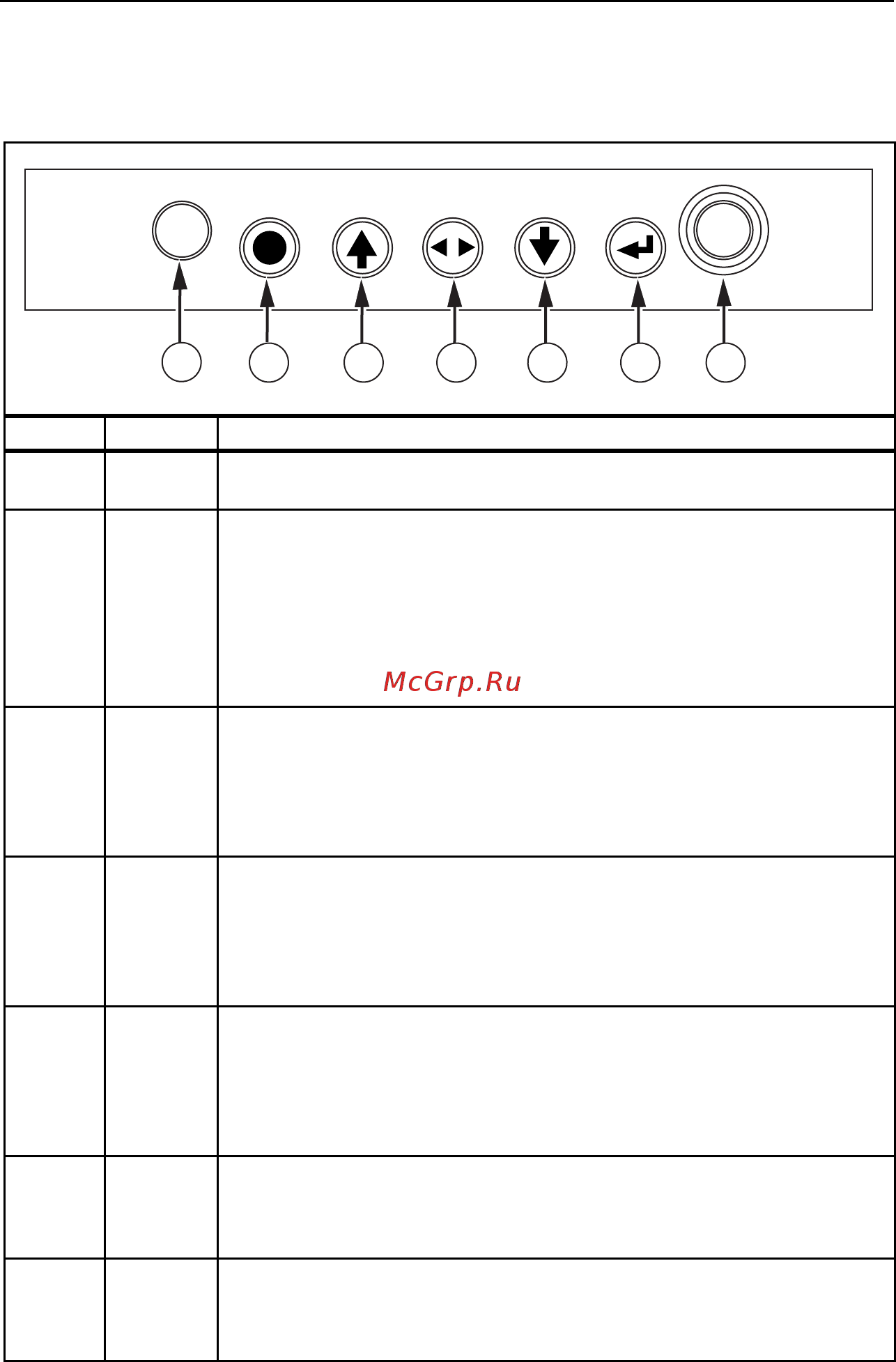

Рис 2. Назначение кнопок
