1550B
Руководство пользователя
18
2. Нажмите кнопку e, чтобы получить доступ к ячейкам памяти с
сохраненными результатами тестирования. Идентификационная
метка ячейки отобразится в нижнем правом углу дисплея.
3. Для перемещения по ячейкам памяти нажимайте кнопку
V или d.
4. Остановитесь на той ячейке, содержимое которой необходимо
просмотреть.
5. Нажмите кнопку
R для просмотра сохраненных данных требуемого
тестирования. Данные тестирования появятся как в строке
отображения буквенно-цифровой текстовой информации, так и на ЖК-
дисплее.
6. Нажмите кнопку
e для возврата в режим тестового напряжения.
Загрузка результатов тестирования
Используя программу FlukeView Forms, можно загружать все сохраненные
данные тестирования на персональный компьютер. Для загрузки
сохраненных данных тестирования, с мегомметром Fluke 1550B
поставляется инфракрасный адаптер. На рис. 9 показано расположение
ИК-порта на приборе.
IR
PORT
ИК-порт
Устройство
связи через
ИК-порт
fjq04F.EPS

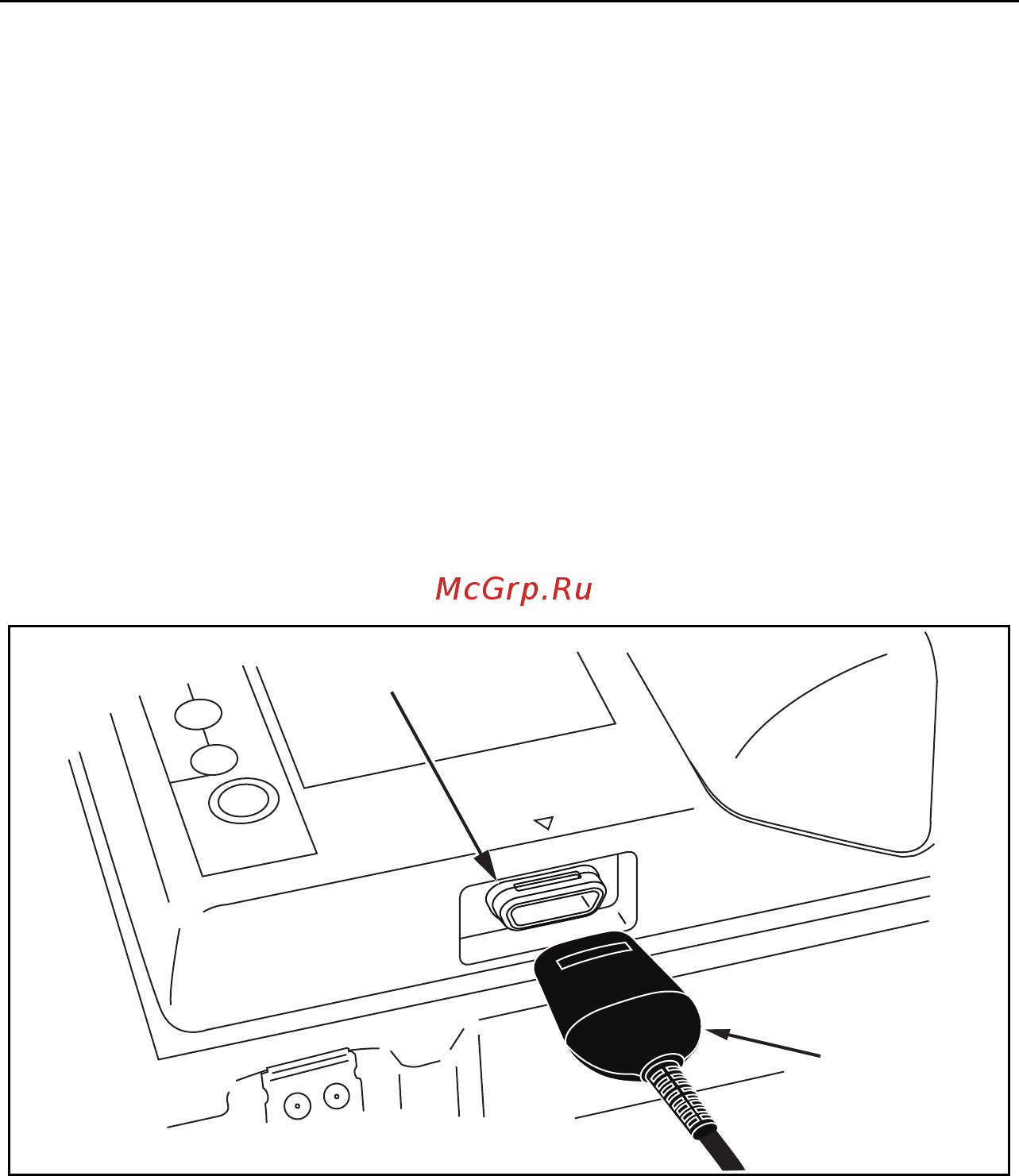

Рис 9. Расположение ИК-порта на мегомметре 1550B
Инсталляция программы FlukeView Forms
Для того, чтобы иметь возможность загружать сохраненные данные
тестирования, необходимо установить на компьютер программу FlukeView
Forms.
Для установки программы FlukeView Forms Basic вставьте диск с
программой в компьютер и следуйте инструкциям по инсталляции,
находящимися на диске.
Для установки ИК адаптера, смотрите Гид Подключения Кабеля USB – IR.
