MegOhmMeter
Работа с прибором
9

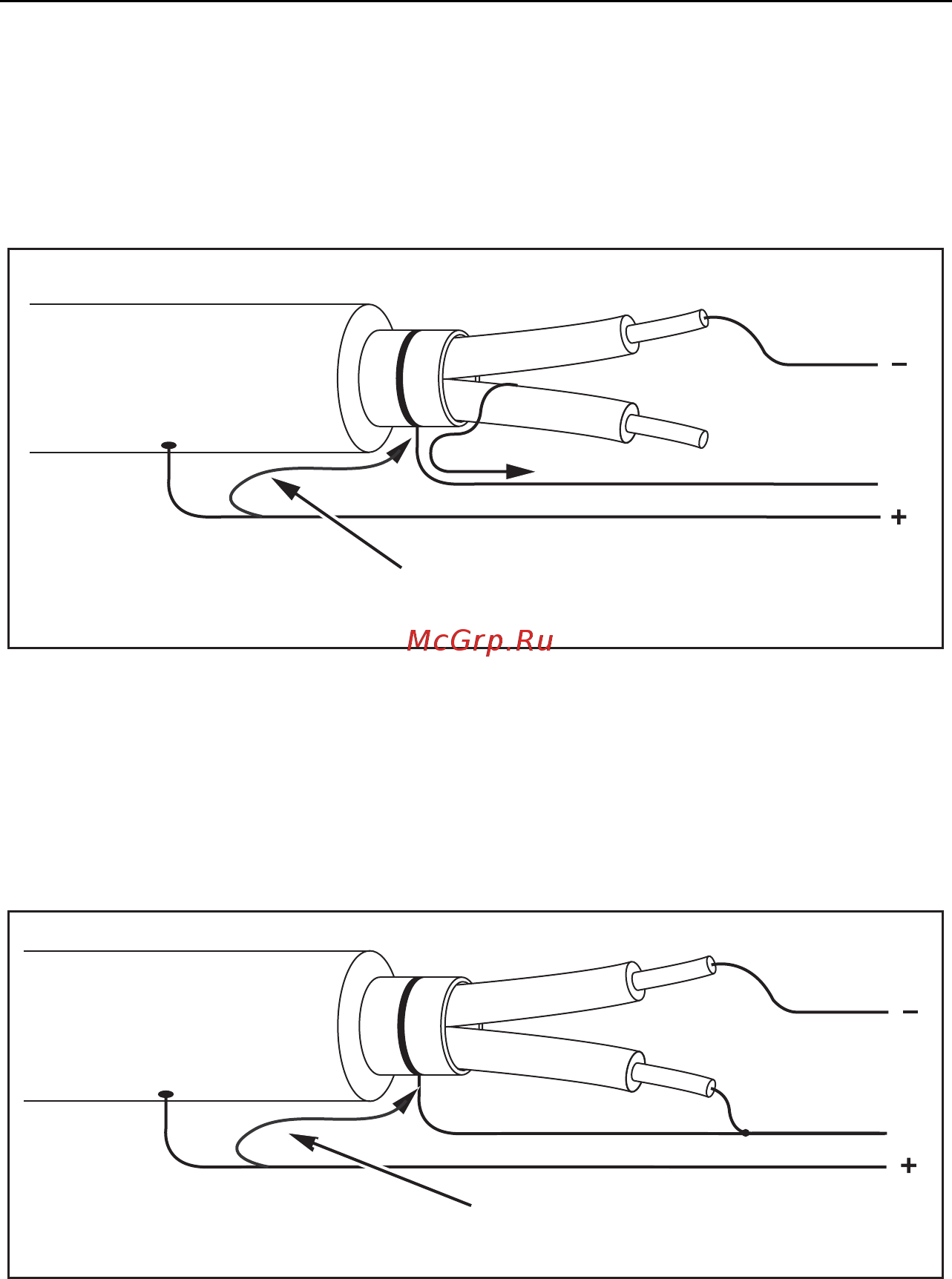

На рис. 6 показан способ предотвращения поверхностной утечки тока
путем соединения провода от защитной клеммы с проводником,
намотанным поверх внутренней изоляции. Ток поверхностной утечки
направлен к защитной клемме. Это исключает ток утечки из измеряемого
контура между положительной и отрицательной клеммами и повышает
точность результатов тестирования.
Ток утечки
G
Экран
( )
( )
( )
Вспомогaтельный провод
fjq14F.EPS
Рис 6. Подключение к защитной клемме
На рис. 7 показан способ повышения точности измерения путем
подключения неиспользуемого провода к защитной клемме и соединения
его с внутренней изоляцией. Это гарантирует не только измерение
прибором тока утечки между выбранным проводником и внешним
экраном, но и устранение пути утечки тока между проводниками.
G
Экран
( )
( )
( )
Ток утечки
fjq15F.EPS
Рис 7. Усовершенствованное подключение к защитной клемме
