1550B
Руководство пользователя
6
Дисплей

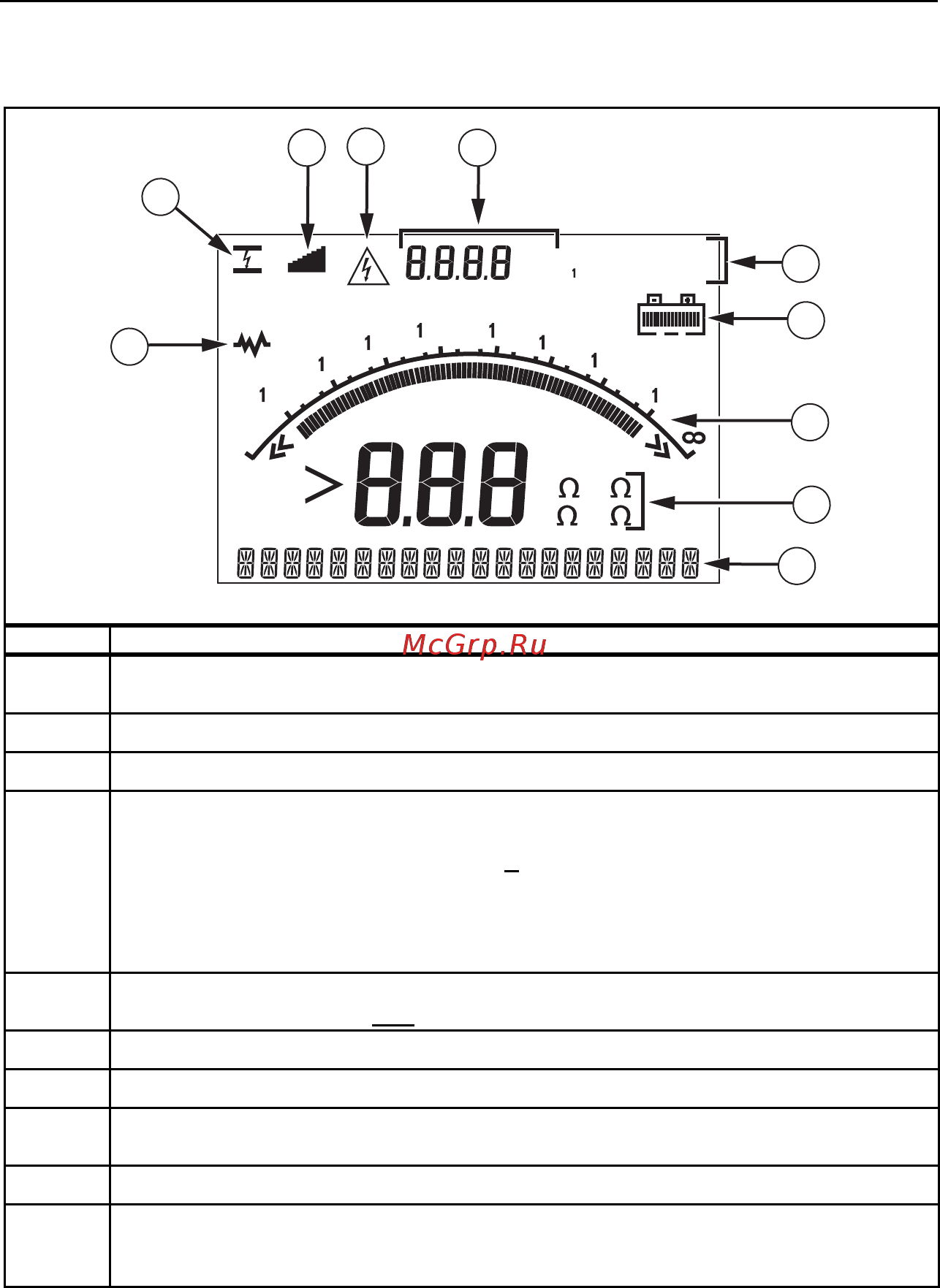

На рис. 3 показан внешний вид дисплея с описанием отображающихся на
нем индикаторов.
00k
0
0M
G
V
0G
T
00G
GT
Mk
00M
M
000V 500V
5000V 2500V
1
2
8
10
9
3
4
5
7
6
250V
ASW03F.EPS
Номер Описание
A
Интерференция. Отображаемые на дисплее показания могут
выходить за допустимые пределы погрешности.
B
Электрический пробой в режиме пилообразного напряжения.
C
Индикатор режима пилообразного напряжения.
D
Наличие потенциально опасного напряжения на испытательных
клеммах.
XW Внимание: Перед началом и по окончании тестирования
убедитесь в том, что прибор не указывает на наличие опасного
напряжения. При подаче прибором непрерывного звукового
сигнала и наличии опасного напряжения, отсоедините
испытательные провода и отключите питание от тестируемой цепи.
E
Наличие напряжения на клеммах прибора, источником которого
является сам прибор или
тестируемая цепь.
F
Выбор тестового напряжения (250В, 500В, 1000В, 2500В или 5000В).
G
Состояние аккумулятора.
H
Аналоговая гистограмма, показывающая значение сопротивление
изоляции.
I
Цифровое представление значения сопротивления изоляции.
J
Текстовая строка дисплея. Отображение значения напряжения,
тестового тока, емкости, значений тестового напряжения и опций
меню.
Рис 3. Показания дисплея
Зарядка аккумулятора
XW
Предупреждение
Во избежание возможного поражения электрическим током или
травмы, отсоединяйте испытательные провода перед зарядкой
аккумулятора.
