33
www.ecoflam-burners.com
FR
420010370402
Le coffret de commande et de sécurité
fioul domestique E-BCU OIL commande
et surveille le brûleur à air soufflé. Grâce à
la commande du déroulement du
programme par microprocesseur, on
aboutit à des temps très stables,
indépendamment des variations de la
tension d’alimentation électrique ou de la
température ambiante. Le coffret est
conçu avec une protection contre la
baisse de la tension électrique. Lorsque la
tension d’alimentation électrique se situe
en dessous de la valeur minimale (170 V)
demandée, le coffret de sécurité s’arrête
sans émettre de signal de défaut. Dès que
la tension dépasse 178 V, le coffret de
R
RJ45
R- bouton de réarmement + LED
de signalisation du blocage.
RJ45 - Connecteur pour connexion
PC (diagnostic, fourni
séparément).
!
Avant le montage ou le démontage du coffret de sécurité, l’appareil doit être mis
hors tension. Il ne faut ni ouvrir ni réparer le coffret de sécurité.

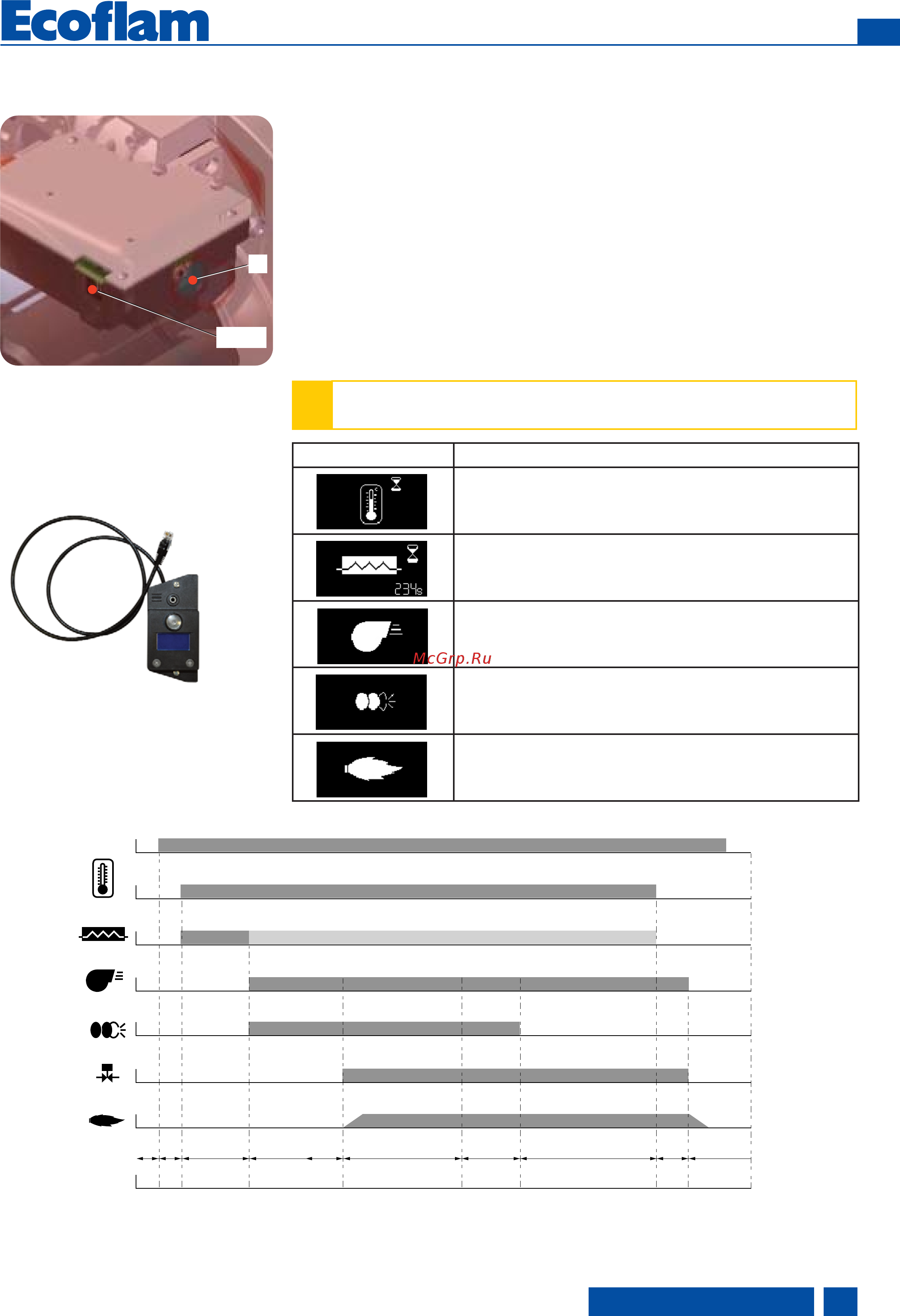

Fonction - Coffret de commande et de sécurite E-BCU OIL
Kit E-BCU
Outils de diagnostic (non
inclus)
1
< 400s 17s 5s
5s
5s--- -< 1s
23 44’ 56 7 8 9
LINE
C
sécurité redémarre automatiquement.
Verrouillage et déverrouillage
Le coffret de sécurité peut être verrouille (
défaut forcé) et déverrouillé (défaut
acquité) au moyen du bouton R à la
condition que le coffret soit sous tension.
Symbole Description
Attente demande de chaleur chaudière
Attente préchauffage de la ligne gicleur (pour brûleurs avec
ligne gicleur réchauffée
Alimentation du moteur
Mise sous tension de l’allumeur
Flamme présente
