62
www.ecoflam-burners.com
420010370402
RU
+
-
A

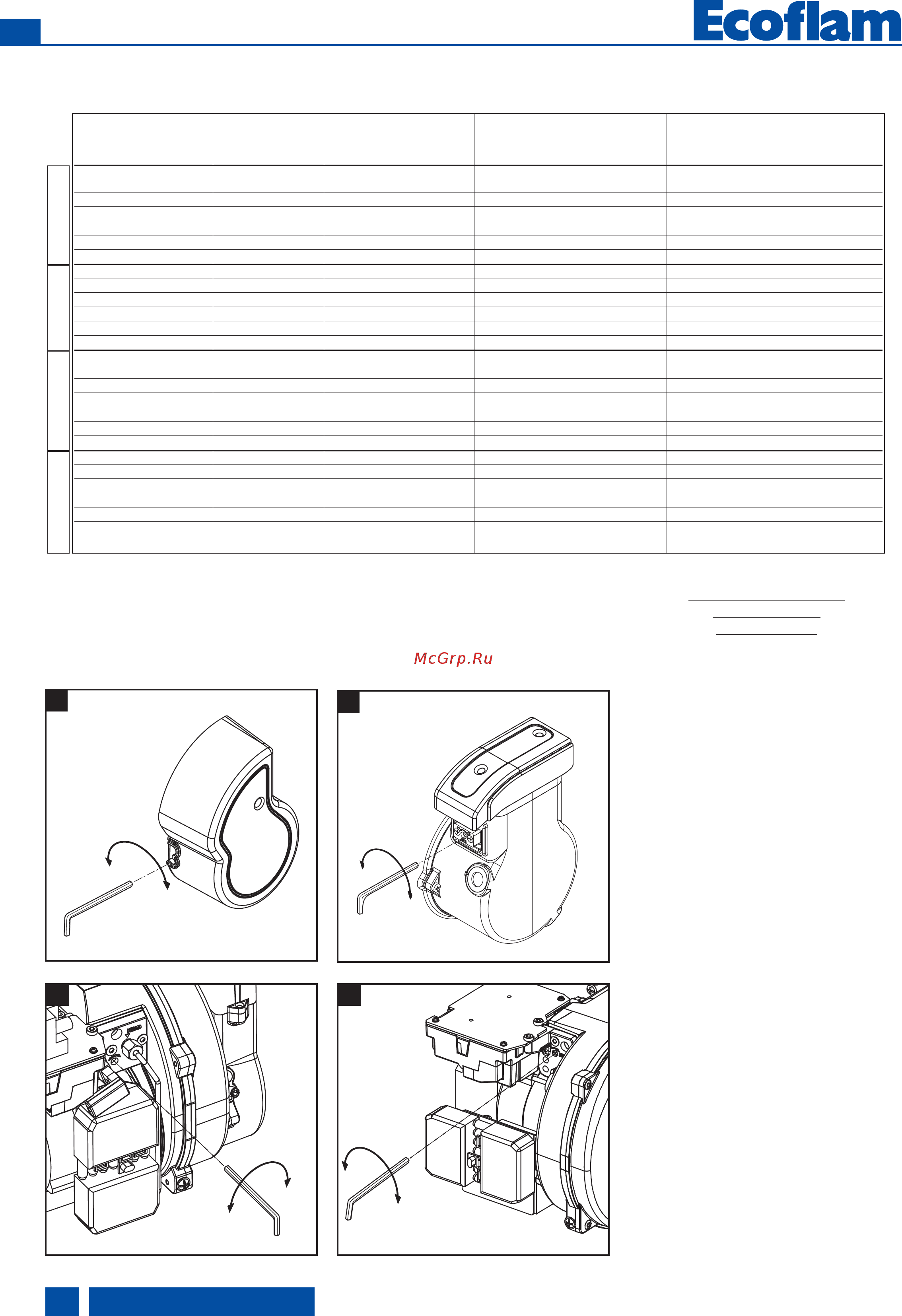

Ввод в эксплуатацию - Данные конфигурации - Регулировка подачи воздуха
Регулировка воздуха (A).
Повернуть винт, как на рисунке:
• поворачивая по часовой стрелке,
расход увеличится.
• поворачивая против часовой стрелки,
расход уменьшается.
Указанные выше регулировки – это
основные регулировки. С этими
установками, обычно, горелка может
быть введена в эксплуатацию.
Регулировка должна быть проверена с
использованием анализатора сгорания.
Могут стать необходимыми
корректировки, подчиняющиеся
отдельной установке.
Благоприятных значений показателей
сгорания можно достичь посредством
использования следующих форсунок :
DANFOSS H÷S 80°÷60°
DELAVAN W 60°
STEINEN S 60°
Регулировка огневой головки (B).
Повернуть винт, как на рисунке:
• повернуть гаечным ключом
до достижения желаемой величины
(показатель от 0 до 4,5).
ФОРСУНКА НАСОС РАСХОД РЕГУЛИРОВКА ОГНЕВОЙ РЕГУЛИРОВКА РАСХОДА
галлон ГОЛОВКИ ВОЗДУХА
/час spry бар кг/ч положение положение
0,40 60°S 12 1,6 0 1,8
0,50 60°S 12 2 0,3 2,3
0,55 60°S 12 2,3 0,5 3
0,60 60°S 12 2,4 1 3,5
0,65 60°S 12 2,7 1,5 4,5
0,75 60°S 12 3,1 2 5,3
0,85 60°S 12 3,5 2,5 6,5
0,50 60°S 12 2 0 3
0,60 60°S 12 2,4 0,5 4
0,65 60°S 12 2,7 0,5 5
0,75 60°S 12 3,1 1 6,3
0,85 60°S 12 3,5 3 8
1,00 60°S 12 4,35 4 10
1,00 60°S 12 4,35 1 4
1,10 60°S 12 4,5 1 5,5
1,25 60°S 12 5 2 6,2
1,35 60°S 12 5,6 2,5 7,3
1,50 60°S 12 6,2 3,5 8,5
1,65 60°S 12 7 4 9,2
1,75 60°S 12 7,6 4,5 10,5
1,50 60°S 12 6,2 0 2
1,65 60°S 12 7 1 3,5
1,75 60°S 12 7,6 2 5
2,00 60°S 12 8,3 3 7
2,25 60°S 12 9,3 3,5 8,5
2,50 60°S 12 10,4 4 9,5
2,75 60°S 12 11,5 4,5 10,5
MAX 4
MAX 12
MAX 8
MAX 1
+
-
A
MAX 1
MAX 4-8-12
+
-
+
-
B
+
-
+
-
B
