Ecoflam MAX 4 TW TL [56/72] Функци
![Ecoflam MAX 4 TW TL [56/72] Функци](/views2/1493940/page56/bg38.png)
56
www.ecoflam-burners.com
420010370402
RU
Функция - Общие функции безопасности
Подогреватель газойля (версия R)
Если система требует тепла, сначала
запускается подогревание линии
держателя форсунки.
По достижении температуры
подогревания газойля, даётся
разрешение на розжиг горелки.
Время подогрева с холодным пуском
составляет 1 минуту.
Работа
- Когда регулятор котла выдает запрос
на тепло, блок управления и
безопасности запускает процесс.
- Начинаетработать электродвигатель,
включается система розжига и
начинается период предварительной
вентиляции (15 секунд).
- Во время предварительной вентиля-
ции, топочная камера отслеживается на
предмет обнаружения возможного на-
личия пламени.
- По окончании предварительной
вентиляции открываются
электроклапаны газойля и происходит
запуск горелки.
- Во время работы горелки система
розжига отключена.
Отключение регуляции
- Регулятор котла прерывает запрос на
тепло.
- Электромагнитные топливные
клапаны закрываются и пламя гаснет.
- Электродвигатель горелки
останавливается.
- Горелка готова к работе.
Режим безопасности
Переходврежимбезопасности
происходит:
- если во время предварительной
вентиляции появляется сигнал
обнаружения пламени (паразитное
пламя);
- если при розжиге (открывание
клапана) по истечении 5 секунд не
появляется сигнал обнаружения
пламени (время безопасности);
- если, в случае случайного угасания
пламени и после попытки повторного
розжига, пламя не появляется.
Переход в режим безопасности
сопровождается включением
сигнальной лампы неисправности.
После устранения причины
неисправности разблокировка горелки
выполняется нажатием на кнопку
разблокировки.
Более детальная информация
приведена в описании блока
управления и безопасности.

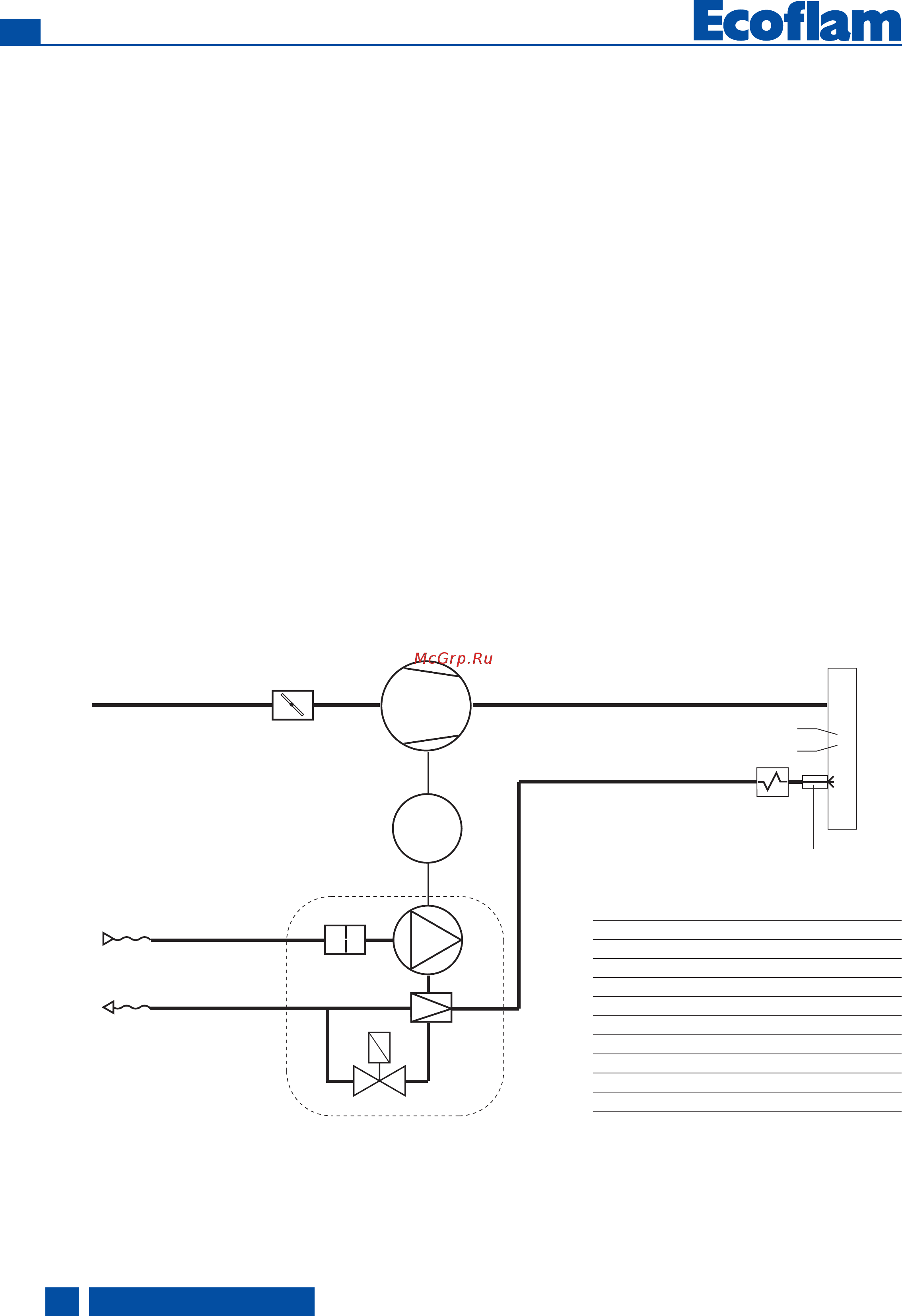

M
M1
118
103
101
E4
T1
104
102
106
105
Y1
E4
с подогревателем
(R версии)
M1 Электродвигатель
T1 Устройство розжига
Y1 Нефть клапан
101 Вентилятор
102 Насос
103 Заслонка воздуха
104 Регулятор давления
105
ГИБКИЙ ШЛАНГ
106
ФИЛЬТР
118 Форсунка
