Xoro HTL 3216w [19/45] Подключение внешних устройств
![Xoro HTL 3216w [19/45] Подключение внешних устройств](/views2/1049421/page19/bg13.png)
19
Русский
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Требования по безопасному подключению
Внимательно проверьте совместимость устройств перед их соединением.
Внешние устройства могут отличаться от тех, которые изображены на иллюстрациях.
Плохое соединение может привести к искажению изображения и некорректному
цветовоспроизведению. Убедитесь, что все разъёмы вставлены в соответствующие гнёзда
соединяемых устройств.
Не забудьте ознакомиться с инструкцией по эксплуатации подключаемого внешнего устройства.
Перед подключением внешнего устройства необходимо выключить питание телевизора для
предотвращения негативных последствий.

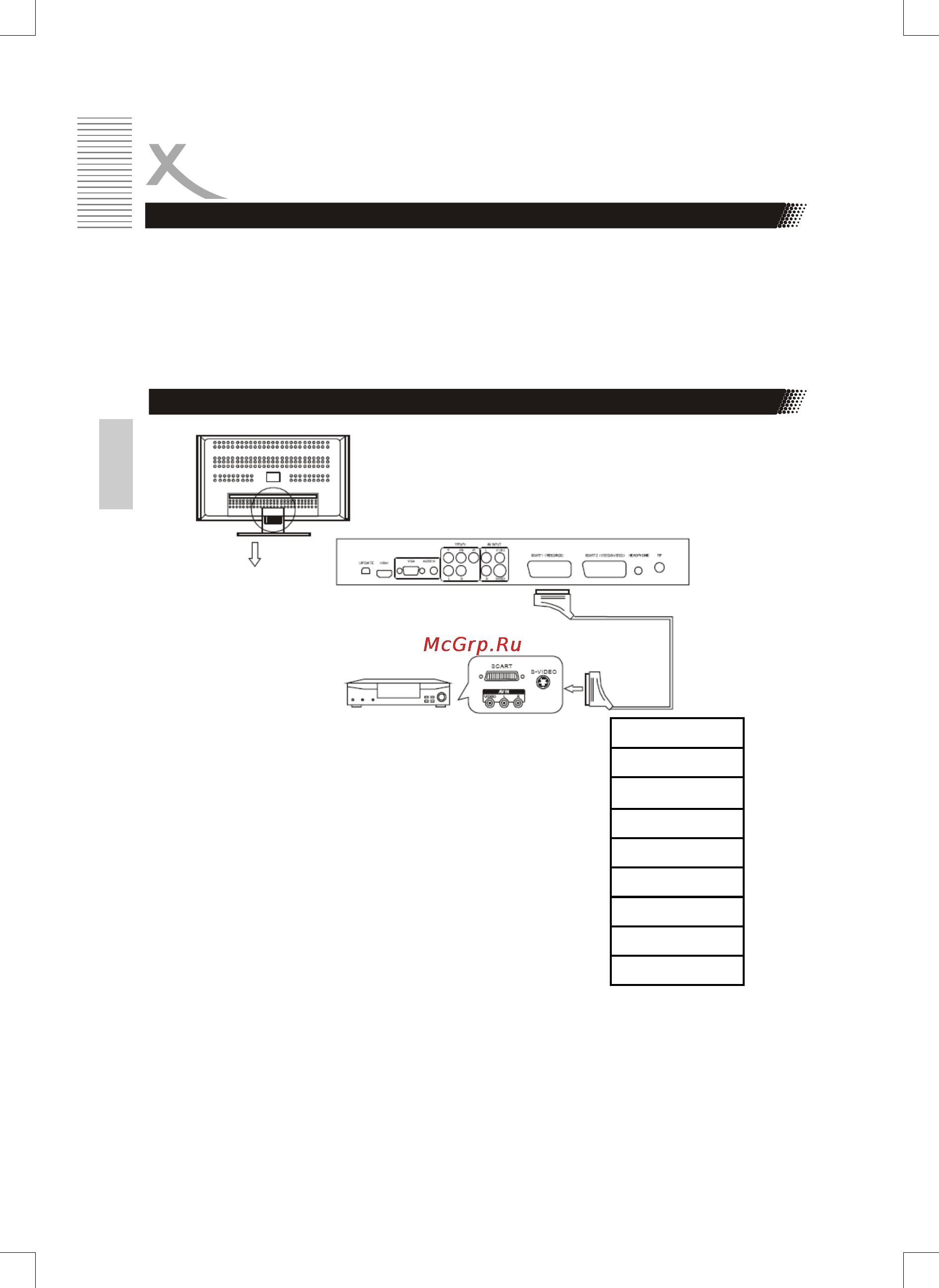

Подключение декодера видео сигнала
Подключение:
Соедините SCART кабелем разъём SCART на задней панели
декодера и разъём SCART на телевизоре.
Воспроизведение:
1. Включите телевизор и нажмите кнопку [
TV/AV] на
ПДУ телевизора.
2. Воспользуйтесь кнопками
[ P+]/[P-] на ПДУ для
выбора в списке источников сигнала пункта
SCART1AV и нажмите
[V+]/[ENTER] для
подтверждения выбора.
3. Включите декодер.
Примечание:
• Через разъём SCAR1T телевизор принимает видео сигналы CVBS(VIDEO) и RGB и
выбирает нужный сигнал автоматически. При одновременном приёме приоритет имеет
сигнал RGB.
• Для подключения внешнего устройства, имеющего только разъемы AV, используйте кабель-
переходник AV-SCART. В этом случае телевизор будет принимать только сигнал CVBS
TV
AV
SCART1AV
SCART2AV
S-VIDEO
YPb Pr
VGA
HDMI
SCART2YC
21-пин коннектор
SCART кабеля
SCART кабель
Декодер
Тыловая панель декодера
