22
Русский
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ

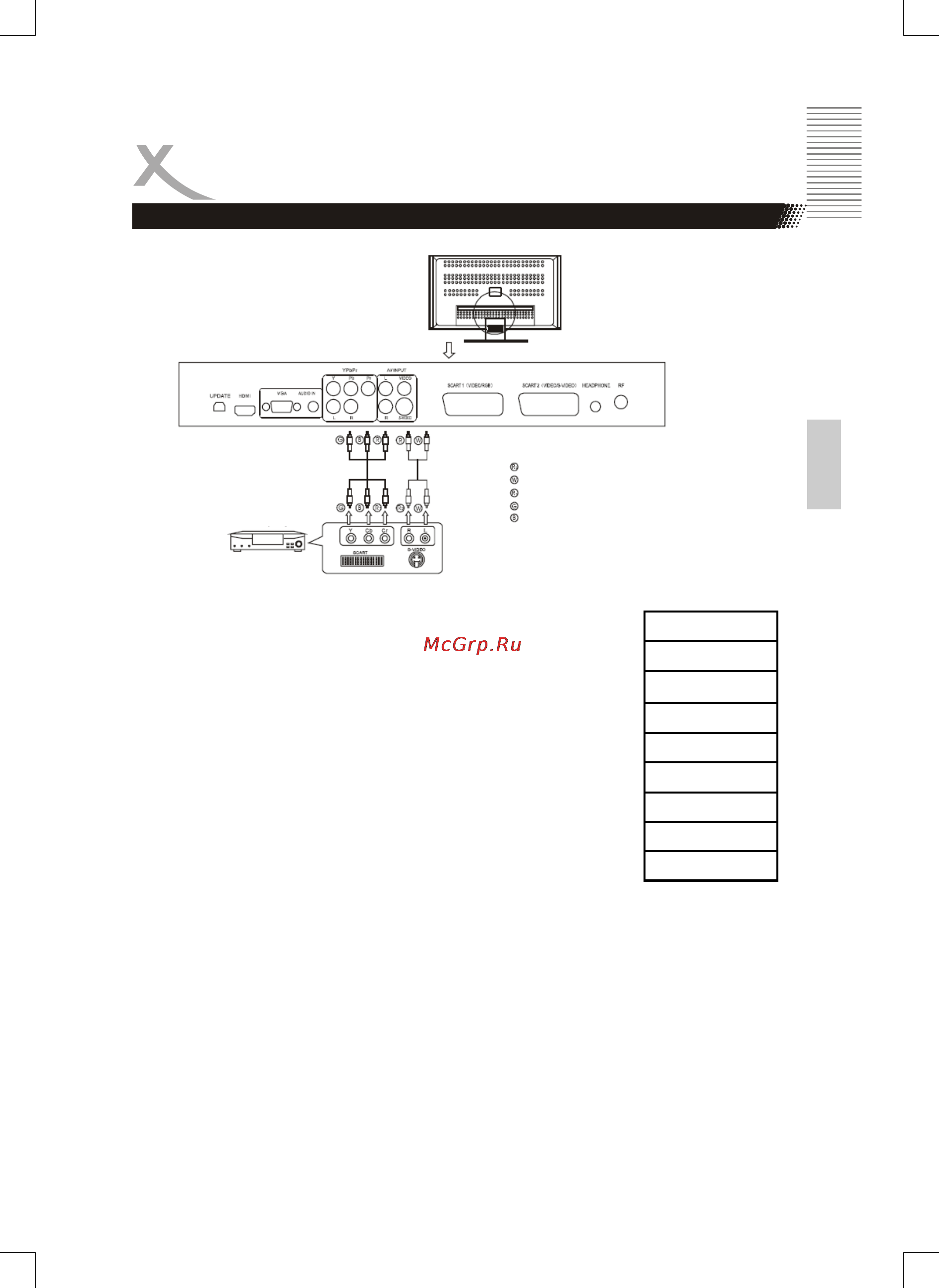

Подключение DVD плеера или системы домашнего кинотеатра
Подключение DVD проигрывателя или домашнего
кинотеатра к телевизору при помощи компонентного
видео кабеля
:
С помощью кабеля компонентного видео сигнала, представляющего
собой комбинацию трех видео шнуров с коннекторами красного,
зеленого и синего цвета, соедините разъемы компонентного входа
телевизора Y, Pb/Cb, Pr/Cr и компонентного выхода DVD проигрывателя
Y, Pb/Cb, Pr/Cr.
C помощью аудио кабеля соедините аудио разъемы телевизора и DVD
проигрывателя.
Воспроизведение:
1. Включите телевизор и нажмите кнопку [TV/AV] на ПДУ телевизора.
2. Воспользуйтесь кнопками[ P+]/[P-] на ПДУ для выбора в списке
источников сигнала пункта Y/ Pb/Pr и нажмите [V+]/[ENTER] для
подтверждения выбора.
3. Включите DVD проигрыватель, вставите DVD диск и нажмите
клавишу Play.
Примечание:
Выходы Y/ Cb/Cr на DVD проигрывателях иногда маркируются как
Y/ Pb/Pr или Y/B-Y, R-Y. Для правильного соединения шнуров кабеля
компонентного видео сигнала, воспользуйтесь правилом
соответствия цветовой маркировки коннекторов кабеля
компонентного видео сигнала и разъемов компонентного видео
выхода DVD проигрывателя.
TV
AV
SCART1AV
SCART2AV
S-VIDEO
YPb Pr
VGA
HDMI
SCART2YC
Красный (Аудио правый канал)
Белый (Аудио левый канал)
Красный (компонентный видео Pr,Cr)
Зеленый (Компонентный видео Y)
Синий (Компонентный видео Pb, Cb)
DVD проигрыватель
Кабель компонентного видео сигнала
Аудио кабель
