20
Русский
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Подключение:
Соедините SCART кабелем разъём SCART на задней панели
видеомагнитофона и разъём SCART на телевизоре.
Воспроизведение:
1. Включите телевизор и нажмите кнопку [
TV/AV] на ПДУ
телевизора.
2. Воспользуйтесь кнопками
[ P+]/[P-] на ПДУ для выбора в
списке источников сигнала пункта SCART2 AV и нажмите
[V+]/
[ENTER]
для подтверждения выбора.
3. Включите видеомагнитофон и нажмите клавишу Play.
Примечание:
• Через разъём SCART2 телевизор принимает видео сигнал CVBS (VIDEO).
• Для приема сигнала Y/C необходимо в меню AV/TV выбрать пункт SCART2 Y/C вместо
SCART2 AV. Поэтому, если после подключения видеомагнитофона имеет место
некорректная цветопередача, попробуйте выбрать пункт SCART2 Y/C при настройке
источника сигнала.
• Для подключения внешнего устройства, имеющего только разъемы AV, используйте кабель-
переходник AV-SCART и выберите пункт SCART2 AV. В этом случае телевизор будет
принимать только сигнал CVBS(VIDEO).

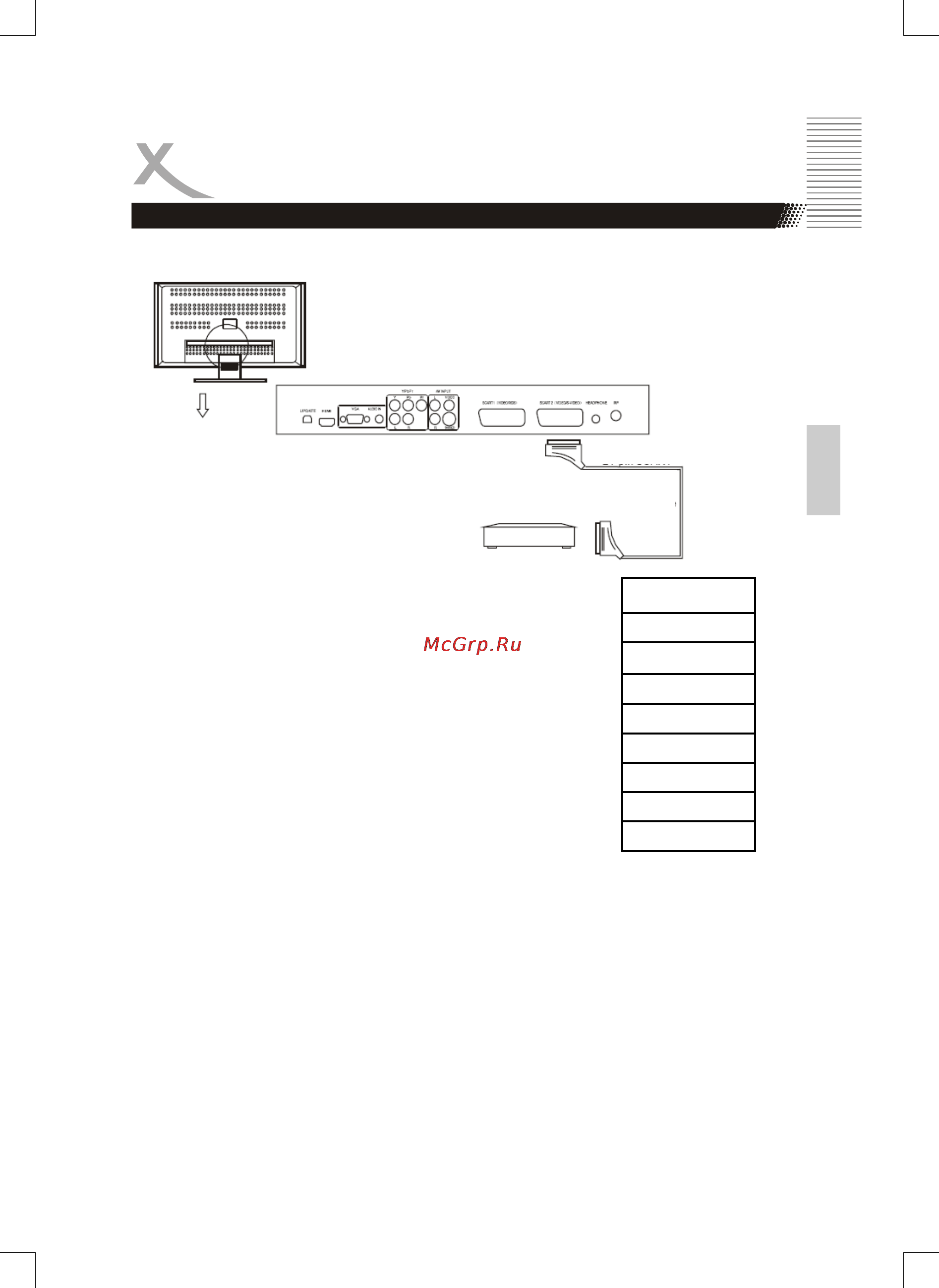

Подключение видеомагнитофона
TV
AV
SCART1AV
SCART2AV
S-VIDEO
YPb Pr
VGA
HDMI
SCART2YC
21-пин коннектор
Видеомагнитофон
SCART кабеля
SCART кабель
