ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Для быстрого подключения таких устройств как видеомагнитофон,
видеокамера или игровая приставка телевизор имеет разъемы Audio/Video/ S-
Video.
Подключение:
С помощью AV кабеля, представляющего собой комбинацию видео шнура с
коннектором желтого цвета и двух аудио шнуров с коннекторами белого и
красного цвета, соедините AV разъемы телевизора и внешнего устройства.
Или, с помощью S-Video кабеля соедините S-Video разъемы
внешнего
устройства и телевизора, а с помощью двух аудио шнуров AV кабеля
соедините соответствующие разъемы внешнего устройства и телевизора.
Воспроизведение:
1. Включите телевизор и нажмите кнопку [
TV/AV] на ПДУ телевизора.
2. Воспользуйтесь кнопками
[ P+]/[P-] на ПДУ для выбора в списке источников сигнала пункта
Video или S-Video и нажмите
[V+]/[ENTER] для подтверждения выбора.
3. Включите внешнее устройство и включите режим воспроизведения.

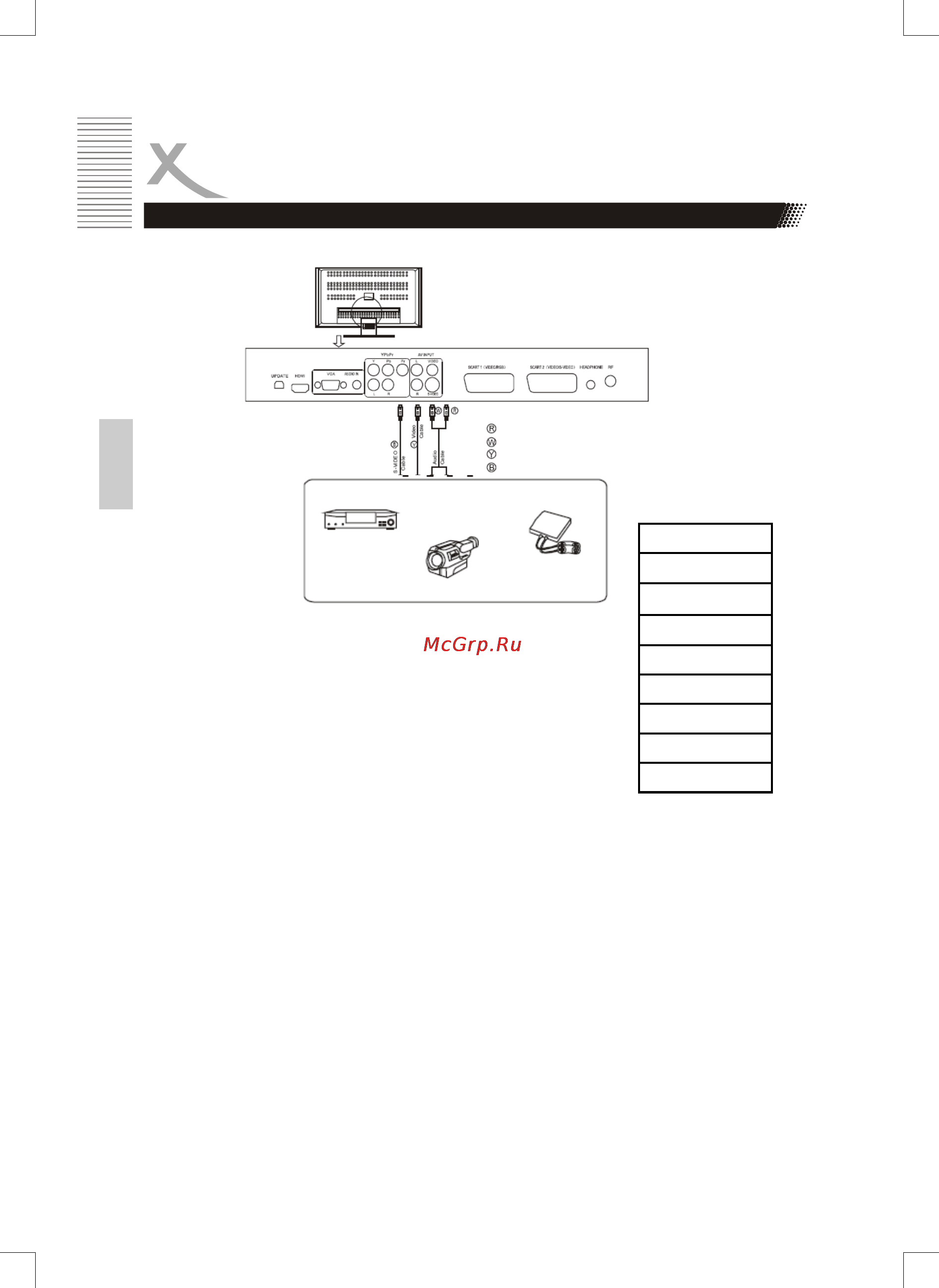

Подключение с помощью AV или S-Video кабеля
TV
AV
SCART1AV
SCART2AV
S-VIDEO
YPb Pr
VGA
HDMI
SCART2YC
Примечание:
• Для достижения более высокого качества изображения используйте соединение S-Video если
внешнее устройство его поддерживает. Выберите пункт S-Video вместо пункта Video в меню TV/
AV, если вы собираетесь использовать соединение S-Video. Оба соединения и AV и S-Video
используют те же самые аудио соединения.
При одновременном подключении приоритет имеет сигнал S-Video. Чтобы увидеть изображение,
передаваемое через разъем Video, выдерните кабель S-Video из соответствующего
разъема.
Красный (Аудио правый канал)
Белый (Аудио левый канал / Моно)
Желтый (Видео)
Черный (S-VIDEO)
Видеомагнитофон
Видеокамера
Игровая
приставка
Примеры устройств, которые могут быть подсоединены
подобным образом:
