Руководство для технического персонала
10
Минимальная теплоотдача системы отопления должна быть более 4,5 кВт. В против-
ном случае котел будет работать нестабильно, что приведет к уменьшению его срока экс-
плуатации.
Требования к химическому составу воды указаны в разделе 7.7 (стр.12).
Наличие ржавчины, грязи и других отложений в отопительной системе приводит к нарушению
в работе котла и ухудшению его характеристик (перегреву, шуму в теплообменнике, снижению
теплопроизводительности).
В связи с этим необходимо перед монтажом котла промыть систему отопления.
Для этого нельзя использовать кислые и щелочные средства или средства, разъедающие
металлические, пластмассовые и резиновые части котла.
Применять приобретенное средство для очистки системы отопления следует согласно при-
лагаемой к нему инструкции.
Новую систему отопления перед подключением к котлу следует очистить от стружки, сва-
рочного грата, смазки и прочих нежелательных материалов, которые могли попасть в неё при мон-
таже, используя предназначенные для этого средства.
Существующую систему отопления перед подключением к котлу следует очистить от на-
копившейся грязи, ржавчины и отложений накипи, используя предназначенные для этого средства.
7.1 Монтаж котла
устанавливать котел необходимо на несгораемых стенах - кирпичных, бетонных (с обли-
цовкой керамической плиткой или без неё). Допускается установка котла на трудносгораемых сте-
нах при условии изоляции стены оцинкованным листом толщиной 0,8…1 мм по листу базальтового
теплоизоляционного картона БТК толщиной 3…5 мм.
изоляция стены должна выступать за
габариты корпуса котла не менее чем на 100 мм
(см. Рис. 2), с каждой стороны для крепления
котла необходима достаточно прочная стена
(способная выдержать вес котла).
Запрещается установка котла на стену из
горючего материала (например, деревян-
ную);
выбрать место установки котла с уче-
том того, что для удобства обслуживания необ-
ходимо свободное пространство не менее 150
мм по боковым сторонам и не менее 200 мм
снизу котла. Габаритные размеры котла приве-
дены на
Рис. 1 (стр. 6);
котел навешивается монтажными от-
верстиями (на задней стенке) на 2 крючка, уста-
новленные в стене (крючки и дюбели входят в
комплект поставки). Расположение и размеры
монтажных отверстий показаны на Рис. 1.

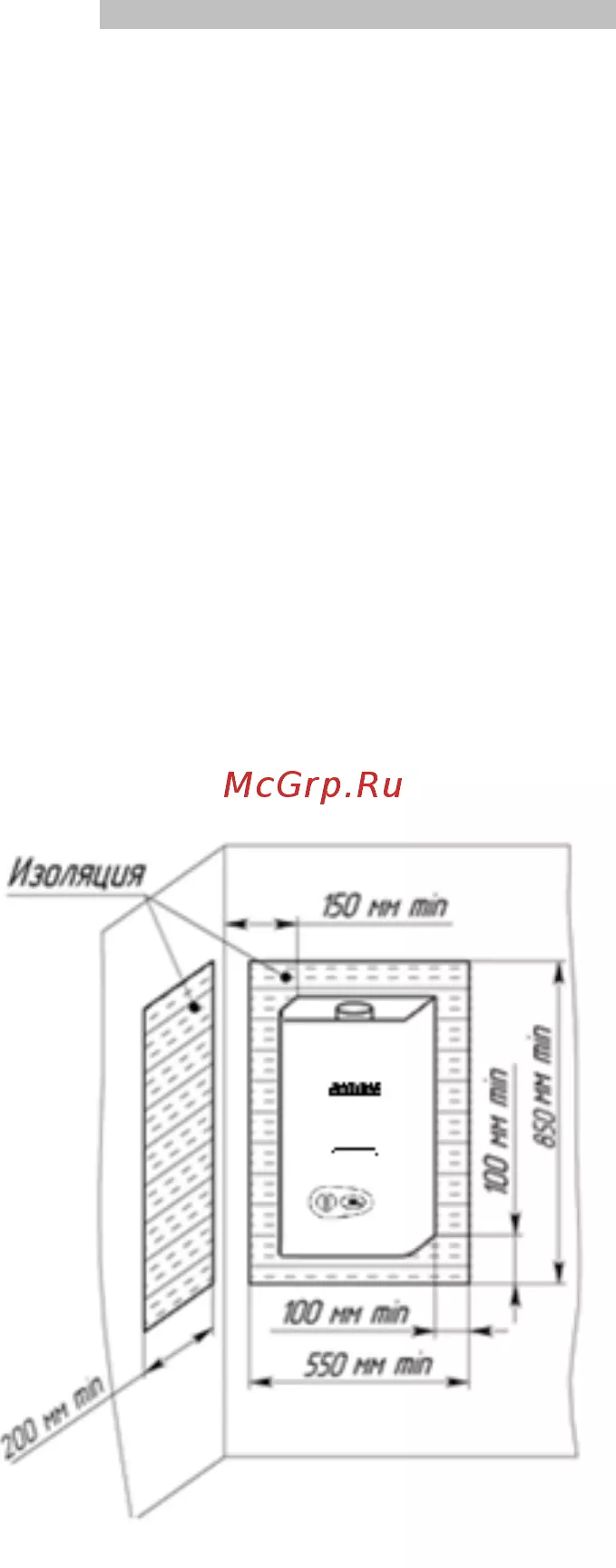

Рис. 2. Схема крепления котла на сте-
не
