Руководство для технического персонала

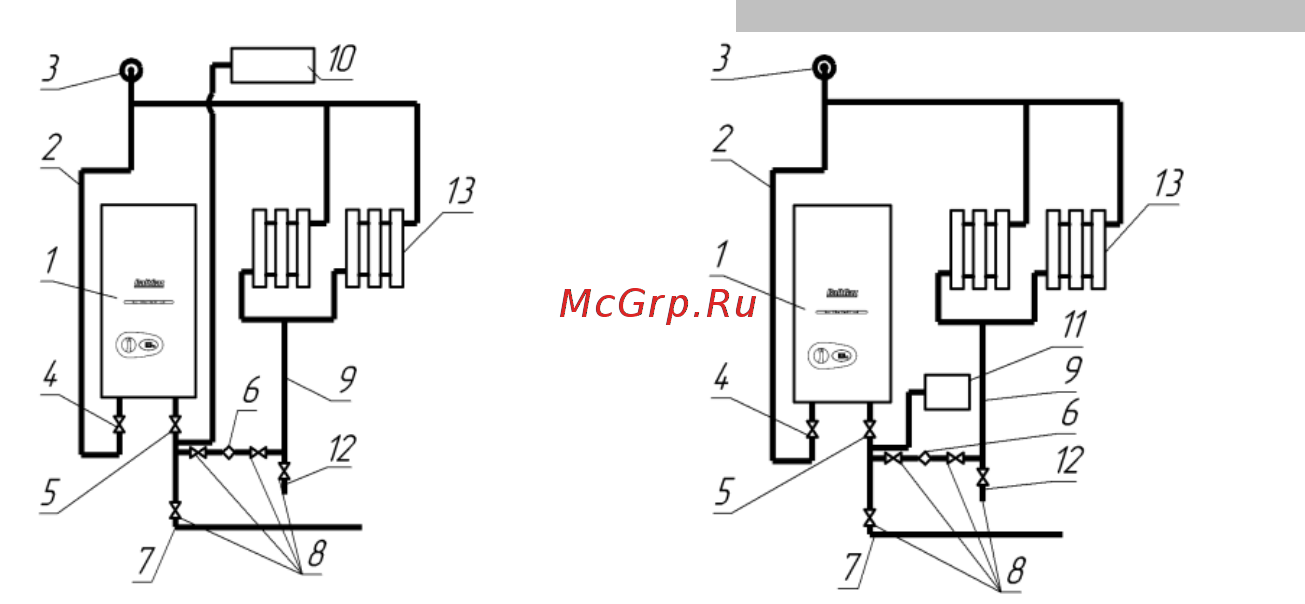

а) открытая схема

б) закрытая схема

1 - котел;

2 - прямая линия системы отопления;

3 - автовоздушник;

4 - запорный кран прямой линии системы ото-

пления;

5 - запорный кран обратной линии системы

отопления;

6 - фильтр;

7 - подпиточная линия;

8 - вспомогательный кран;

9 - обратная линия системы отопления;

10 - открытый расширительный бак (для

открытой схемы отопления);

11 - мембранный расширительный бак

(для закрытой схемы отопления);

12 - сливная линия системы отопления;

13 - радиатор.

Рис. 6. Пример схем систем отопления

7.8 Послепусковая проверка котла

После включения котла необходимо провести проверку котла в соответствии с п. 7 (стр. 7).

При необходимости (при недостаточном нагреве теплоносителя) следует проверить давле-

ние газа на входе в котел. Давление газа должно соответствовать значению, указанному в разде-

ле11 (стр.19).

ВНИМАНИЕ! Давление газа проверяется при работающем котле.

Для замера давления газа на входе в котел рекомендуется использовать дифманометр.

Порядок действий для проверки давления в газовой системе:

1) закрыть газовый кран на входе в котел;

2) подсоединить дифманометр(Рис. 7, стр. 16) к патрубку 1, находящемуся на входе

5газового узла, предварительно отвернув винт с уплотнением 2;

3) запустить котел в работу;

4) определить по прибору давление газа, которое должно соответствовать давлению,

указанному в разделе 11.

Порядок действий после проведения замеров давления:

1) выключить котел;

2) отсоединить дифманометр;

3) поставить на место винт с уплотнением 2 (Рис. 7, стр. 16);

4) включить котел;

5) проверить на герметичность место соединения винта с уплотнением.
