Руководство для пользователя

2.3 Габаритные и присоединительные размеры

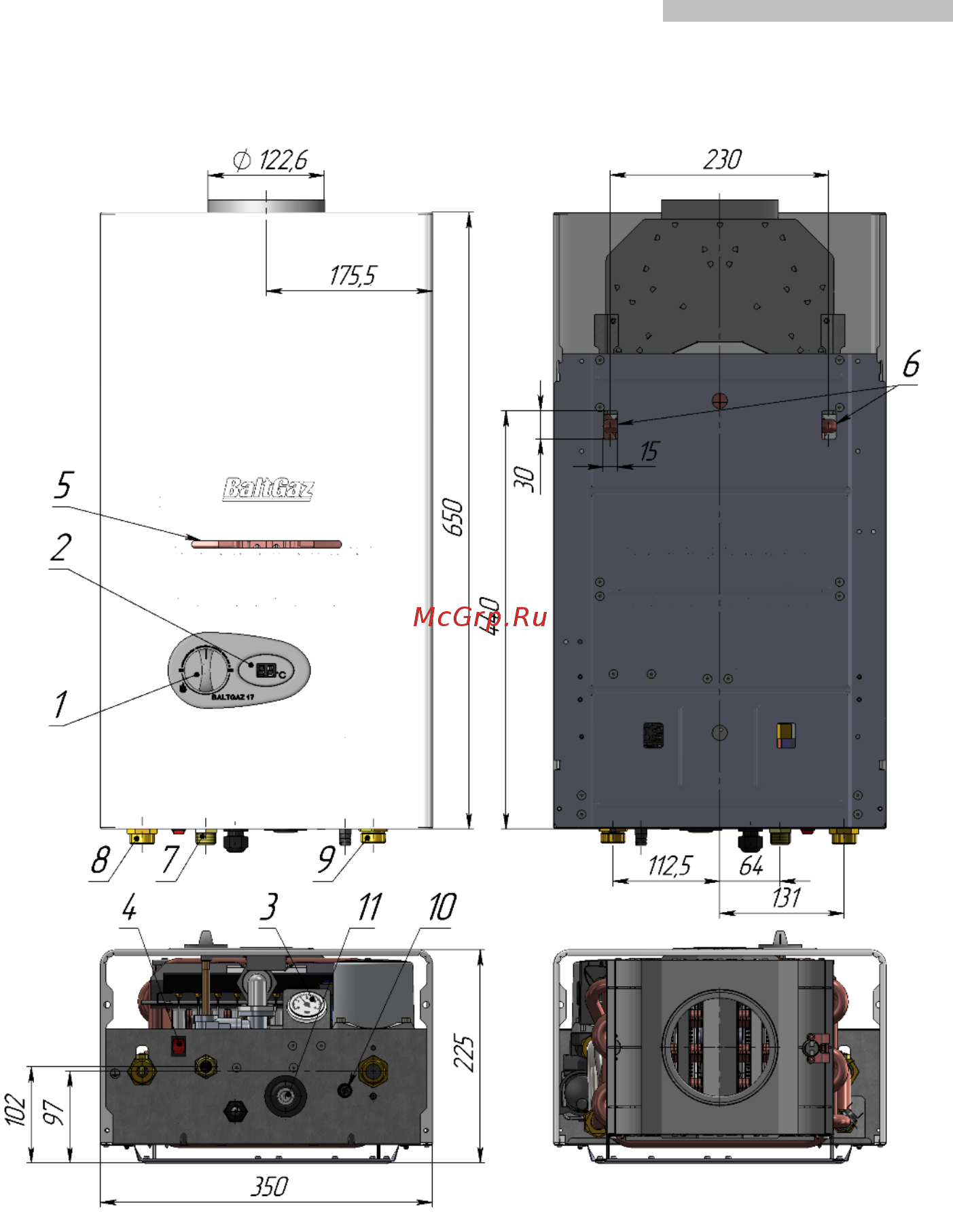

Габаритные и присоединительные размеры котла показаны на Рис. 1.

1 - ручка регулятора газа;

2 - ЖК-дисплей;

3 - манометр;

4 - кнопка выключателя;

5 - смотровое окно;

6 - монтажные отверстия;

7 - подвод газа, резьба G ½;

8 - выход контура отопления, резьба G ¾;

9 - вход контура отопления, резьба G ¾;

10 - дренажный клапан;

11 - предохранительный клапан.

Рис. 1. Габаритные и присоединительные размеры котла
