пления.

ВНИМАНИЕ! При повреждении кабеля питания, во избежание опасности, его замену

должна производить специализированная сервисная организация.

ВНИМАНИЕ! Изготовитель не несет ответственности за неполадки, вызванные несо-

блюдением выше перечисленных требований. Любые действия, не соответствующие вы-

шеприведенным в руководстве по установке, не только могут вывести котел из строя, но и

создать опасность для жизни.

7.5 Подключение котла к дымоходу

Категорически запрещено включать котел в работу без установленной дымоотводя-

щей трубы во избежание отравления продуктами сгорания.

Котел должен быть присоединен к дымоходу с соответствующей тягой (см. п. 2, стр. 4) и при

этом должен быть установлен как можно ближе к дымоходу. Котел имеет канал отвода продуктов

сгорания, воздух для горения забирается из помещения, поэтому данное помещение должно иметь

приточную вентиляцию.

В целях удаления всех продуктов сгорания газа и для обеспечения безопасной работы котла

должны быть выполнены следующие требования к дымоходу и дымоотводящей трубе, соединяю-

щей котел и дымоход:

 дымоход должен быть герметичным и стойким к тепловой нагрузке и к воздействию продуктов

сгорания.

 Не допускается использование вентиляционных каналов для удаления продуктов сгорания;

 тяга в дымоходе должна быть в пределах от 4 до 30 Па;

 материал дымоотводящей трубы должен быть коррозионостойким, негорючим и выдерживать

длительную работу при температуре до 200 С. Рекомендуемые материалы: нержавеющая, оцин-

кованная или эмалированная сталь, алюминий, медь с толщиной стенки не менее 0,5 мм;

 дымоотводящая труба должна иметь внутренний диаметр не менее 110 мм и не более 125 мм;

 длина вертикального участка дымоотводящей трубы от котла должна быть не менее 500 мм;

 длина дымоотводящей трубы от вертикального участка до дымохода должна быть не более2

м;

 дымоотводящая труба должна иметь уклон не менее 2 вверх по направлению к месту стыков-

ки с дымоходом и минимальное количество поворотов (не более трёх);

 дымоотводящая труба и её соединение с котлом должны быть герметичными. Соединение

трубы с котлом рекомендуется выполнять в соответствии сРис. 3;

 необходимо установить тепловую изоляцию дымоотвода при прохождении его через стены

зданий из горючих материалов.

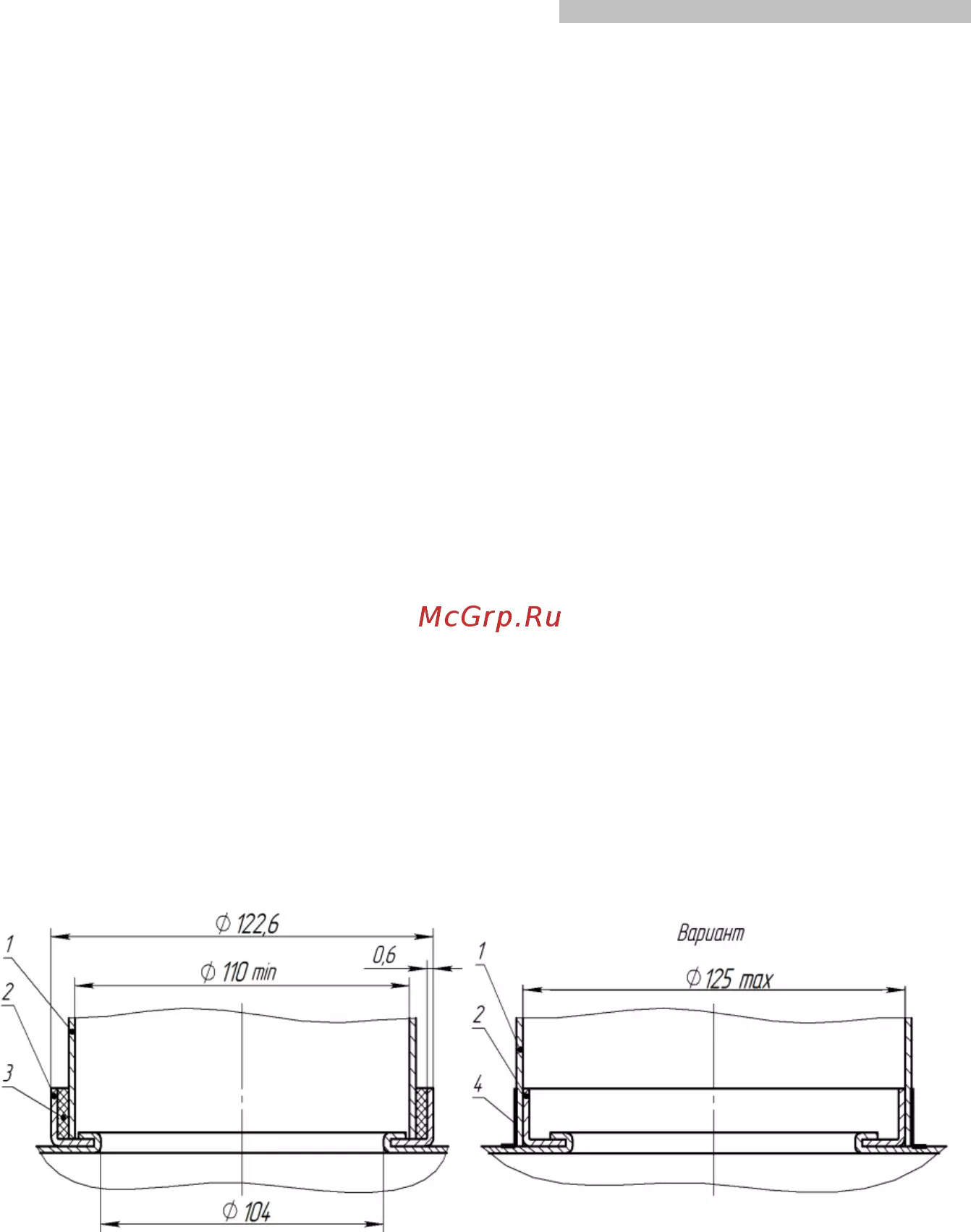

1 - дымоотводящая труба;

2 - патрубок газоотводящего устройства котла;

3 - уплотнитель термостойкий;

4 - скотч алюминиевый термостойкий

Рис. 3. Схема подсоединения дымоотводящей трубы
