Руководство для технического персонала
18
датчика приводится в движение и открываетгазовый клапан 34.Одновременно на блок пита-
ния 26 поступает напряжение, передаваемое на электронный блок управления 27, который-
создает высоковольтный разряд на свече розжига 25и открывает электромагнитный клапан
газового узла 30. Происходит розжиг горелки с последующим нагреванием воды в теплооб-
меннике 13.
При отсутствии протока воды, уменьшении ее расхода через насос ниже допустимого
или разрушении трубопровода отопления происходит уменьшение перепада давлений между по-
лостями А и Б датчика протока, и под действием пружины газовый клапан перекрывает подачу газа
на горелку 4.
При прекращении подачи напряжения на электродвигатель насоса происходит отключе-
ние работы котла. При возобновлении подачи напряжения происходит его автоматическое вклю-
чение.
Котел оснащен устройствами безопасности, обеспечивающими:
доступ газа к горелке только при протоке теплоносителя в системе отопления;
прекращение подачи газа при погасании горелки;
отключение котла при отсутствии тяги в дымоходе;
отключение котла при нагреве теплоносителя свыше 90 °С;
сброс теплоносителя при увеличении давления в системе отопления свыше 3 бар.
1 – узел водогазовый;
2 – манометр;
3 – регулятор расхода
газа;
4 – горелка;
5 – узел водяной;
6 – подвод газа;
7 – выход из КО;
8 – вход в КО;
9 – газоотводящее
устройство;
10 – датчик наличия
тяги (термореле);
11 – датчик перегрева
воды (термореле);
12 – датчик максималь-
ного нагрева воды
(термореле);
13 –теплообменник;
14 – пробка сливная;
15 – клапан предохра-
нительный;
16 – насос;
17 – клапан отвода
воздуха (автоматиче-
ский);
18 – предохранитель-
ный терминал;
19 – клеммный блок;
20 –датчик температу-
ры воды;
21 – штуцер для замера
давления газа;
22- кулисный переклю-
чатель (выключатель);
23 – дроссельное уст-
ройство;
24 – датчик наличия
пламени;
25 – свеча розжига;
26 – блок питания;
27 – электронный блок
управления;
28 – облицовка;
29 – смотровое окно;
30 – узел газовый;
31 – задняя стенка;
32 – датчик протока;
33 – мембрана с тарел-
кой;
34 – клапан газовый;
35 – устройство пере-
пускное;

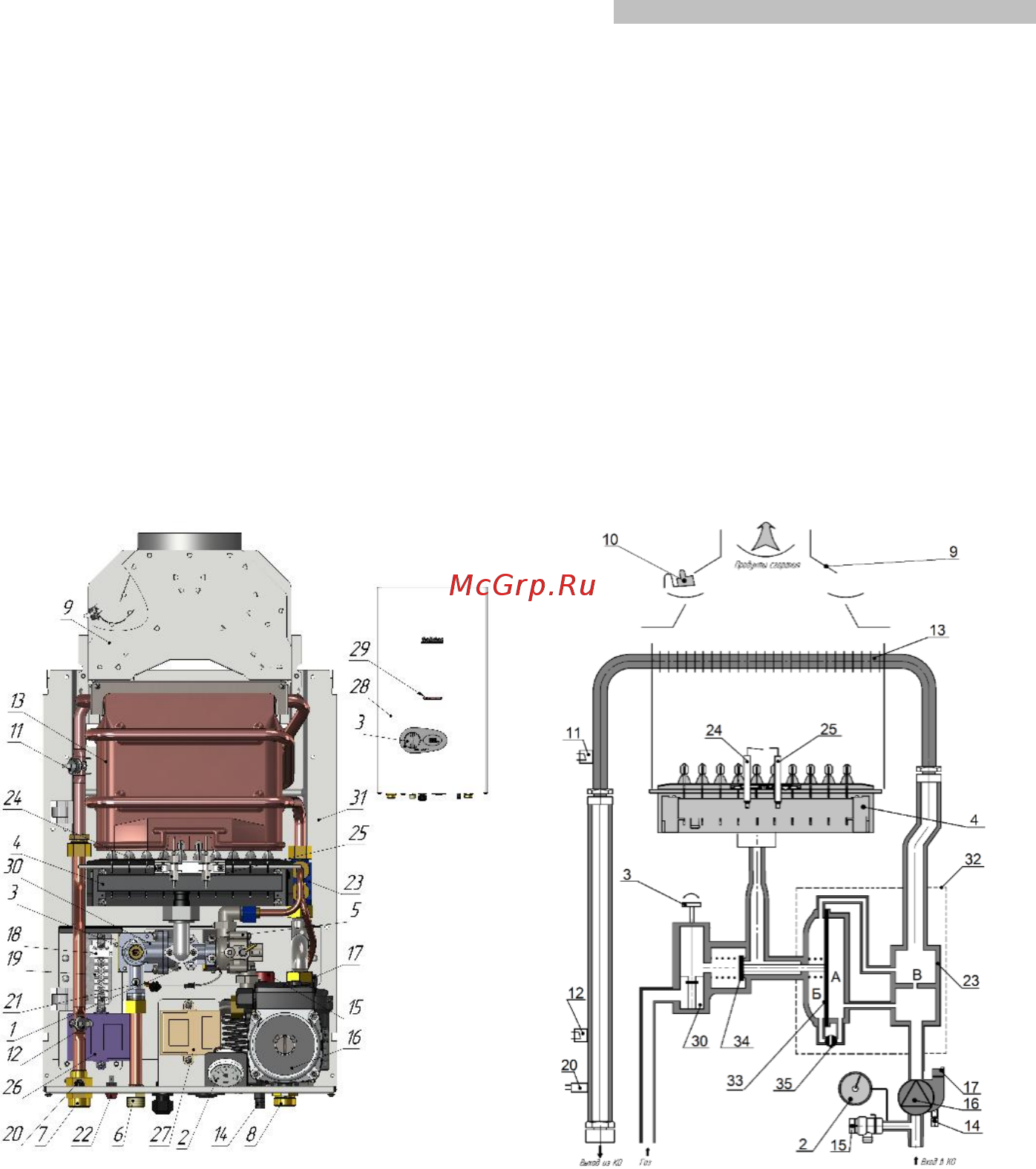

Рис. 9. Составные части котла
Рис. 10. Функциональная схема котла
