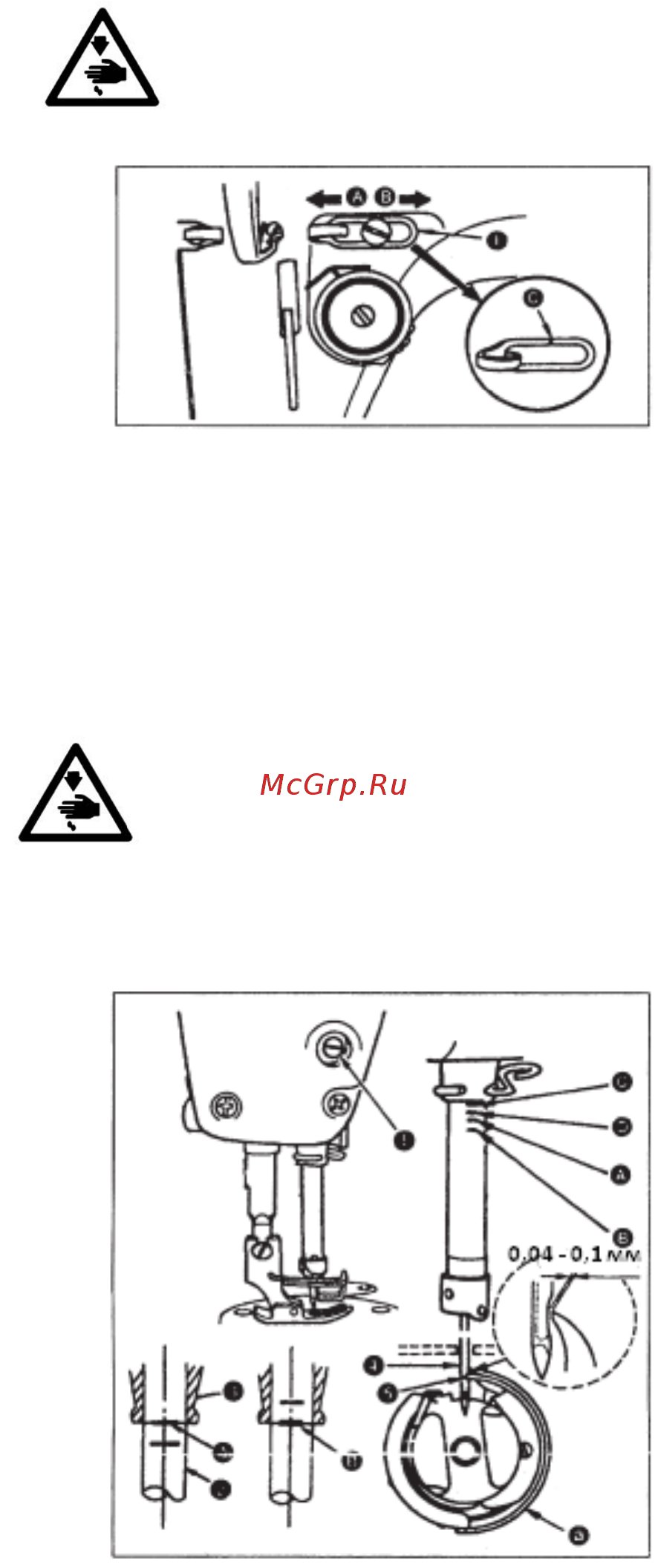

17. Регулировка хода нитепритягивателя

Внимание! Отключите питание перед началом работы во избежание несчастного случая,

вызванного внезапным запуском швейной машины.

1) При работе с тяжелыми материалами

сместите нитенаправитель (1) влево (в

направлении А) для увеличения длины нити,

выходящей из нитепритягивателя.

2) При работе с легкими и средними

материалами сместите нитенаправитель (1)

вправо (в направлении В) для уменьшения длины нити, выходящей из нитепритягивателя.

3) Как правило, нитенаправитель (1) располагается так, что метка С находится на одном

уровне с центром винта.

18. Синхронизация иглы и челнока

Внимание! Отключите питание и убедитесь, что двигатель полностью остановлен перед

началом работы во избежание несчастного случая, вызванного внезапным запуском швейной

машины.

1) Поверните шкив таким образом, чтобы

перевести игловодитель в крайнее нижнее

положение и ослабьте винт (1).

Корректировка высоты игловодителя

1) Определение высоты иглы

a. Если используется игла DB, то совместите

линию А игловодителя (2) с нижним концом

нижней втулки игловодителя (3) и затяните винт

(1)

b. Если используется игла DP, то совместите

линию C с нижним концом нижней втулки

игловодителя (3) и затяните винт (1)

2) Корректировка положения челнока (а)

a. Если используется игла DB, ослабьте три установочных винта челнока, поверните маховое

колесо и совместите линию В на вертикальном игловодителе (2) с нижним концом нижней

втулки игловодителя (3).

b. Если используется игла DP, ослабьте три установочных винта челнока, поверните маховое

колесо и совместите линию D на вертикальном игловодителе (2) с нижним концом нижней

втулки игловодителя (3).

4) По завершении описанных выше этапов регулировки совместите острие ребра челнока (5) с

центральной линией иглы (4). Обеспечьте расстояние от 0,04 до 0,1 мм (относительная

величина) между иглой и челноком, затем прочно затяните установочные винты челнока.
