Если расстояние от острия челнока до иглы менее указанной величины, существует риск

повреждения острия челнока. Большее расстояние может являться причиной пропуска стежков.

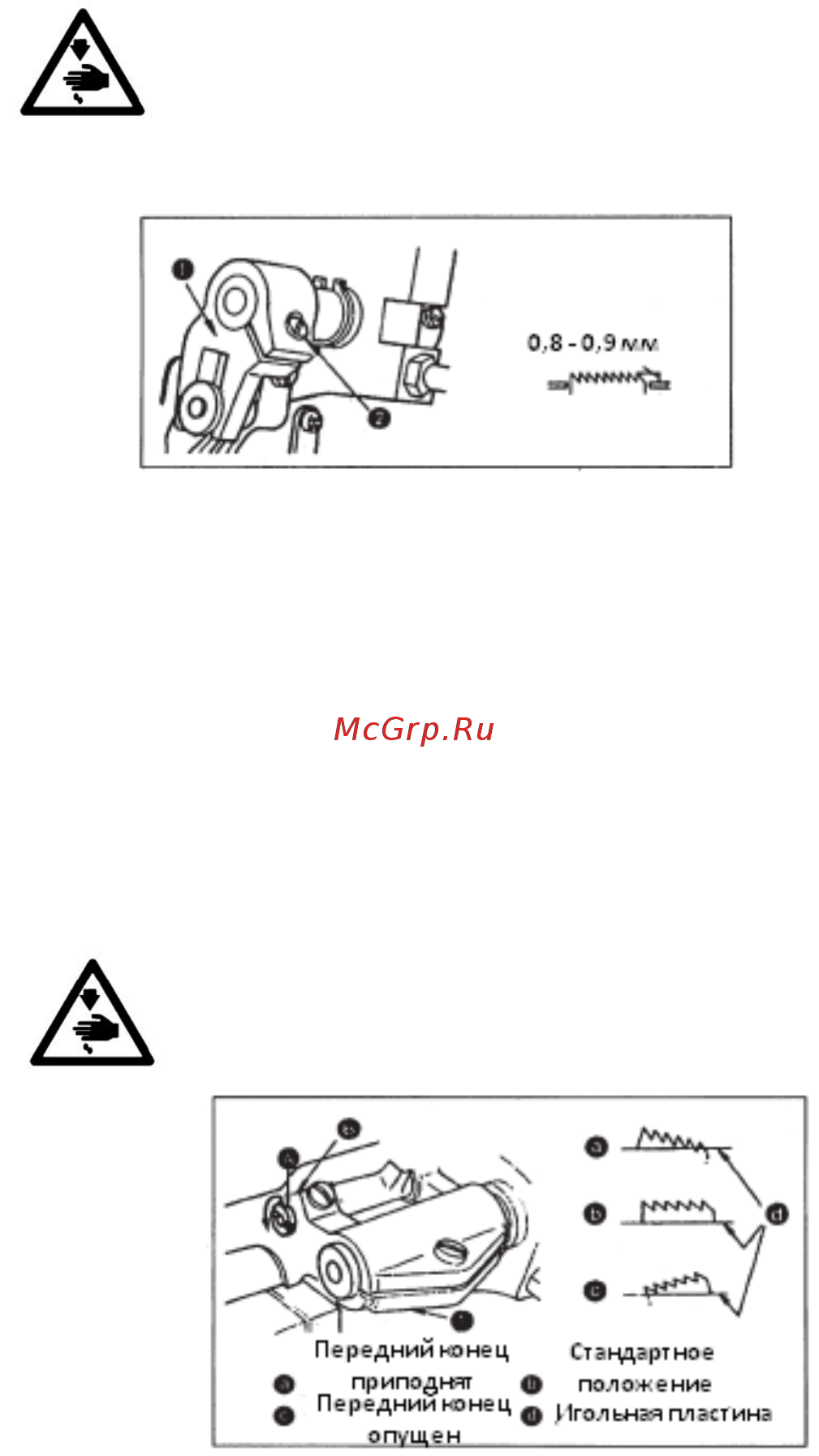

19. Регулировка высоты зубчатой рейки

Внимание! Отключите питание перед началом работы во избежание несчастного случая,

вызванного внезапным запуском швейной машины.

Для регулировки высоты зубчатой рейки выполните следующие действия:

1) Ослабьте винт (2) рычага (1).

2) Отрегулируйте высоту рейки, смещая ее вверх или вниз.

3) Плотно затяните винт (2).

Если зубчатая рейка прижата недостаточно, движения зубцов могут быть затруднены.

20. Регулировка наклона зубчатой рейки

Внимание! Отключите питание перед началом работы во избежание несчастного случая,

вызванного внезапным запуском швейной машины.

1) Стандартное (горизонтальное) положение зубчатой рейки - положение, при котором

метка А на валу находится на одном уровне с меткой В на коромысле (1) (обычно метка В

наклонена под углом 90°.

2) Для подъема переднего конца зубчатой рейки, чтобы ткань не сборила, ослабьте

установочный винт и с помощью отвертки поверните опору рейки на 90° в направлении,

обозначенном стрелкой.

3) Для наклона зубчатой рейки с заднего конца, чтобы ткань не проскальзывала, поверните

опору рейки на 90° в противоположном указанному стрелкой направлении.

После любой регулировки наклона зубчатой рейки, меняется ее высота, поэтому после

регулировки наклона рейки необходимо проверить ее высоту.
