Aurora A-4H [38/40] Наименование каждого электрического разъема
![Aurora A-4H [38/40] Наименование каждого электрического разъема](/views2/1494750/page38/bg26.png)
www.
www.
материал
e) Нетипичный коэффициент
мощности
Е8
Ручная закрепка выполняется в
течение 15 секунд
Машина и двигатель выключатся до
повторного включения питания.
Е9
Ошибка сигнала от механизма
синхронизации
Проверьте сигнал от позиционера и
состояние шкива двигателя.
Е11
Отказ автоматического
позиционирования верхнего
положения иглы при включении
питания.
Двигатель продолжает вращаться, но
автоматически включается режим
сцепления. Все шаблоны шитья в
режиме непрерывного шитья, а также
функция обрезки нити и зачистки
обрезков становятся неактивными.
Проверьте механизм синхронизации.
Е12
Отсутствие сигнала от механизма
синхронизации при включении
питания.
Двигатель продолжает вращаться, но
автоматически включается режим
сцепления. Все шаблоны шитья в
режиме непрерывного шитья, а также
функция обрезки нити и зачистки
обрезков становятся неактивными.
Проверьте механизм синхронизации.
Е13
Защита от перегрева блока питания.
Проверьте соединение блока питания с
теплоотводом.
Е14
Ошибка сигнала энкодера.
Проверьте наличие сигнала от энкодера
или замените энкодер.
Е15
Нетипичный уровень максимальной
токовой защиты у блока питания.
Система выключится до повторного
включения питания.
Внимательно проверьте исправность
блока питания.
Е17
Ошибка выключателя обрезки нити.
Проверьте правильность положения
выключателя обрезки нити.

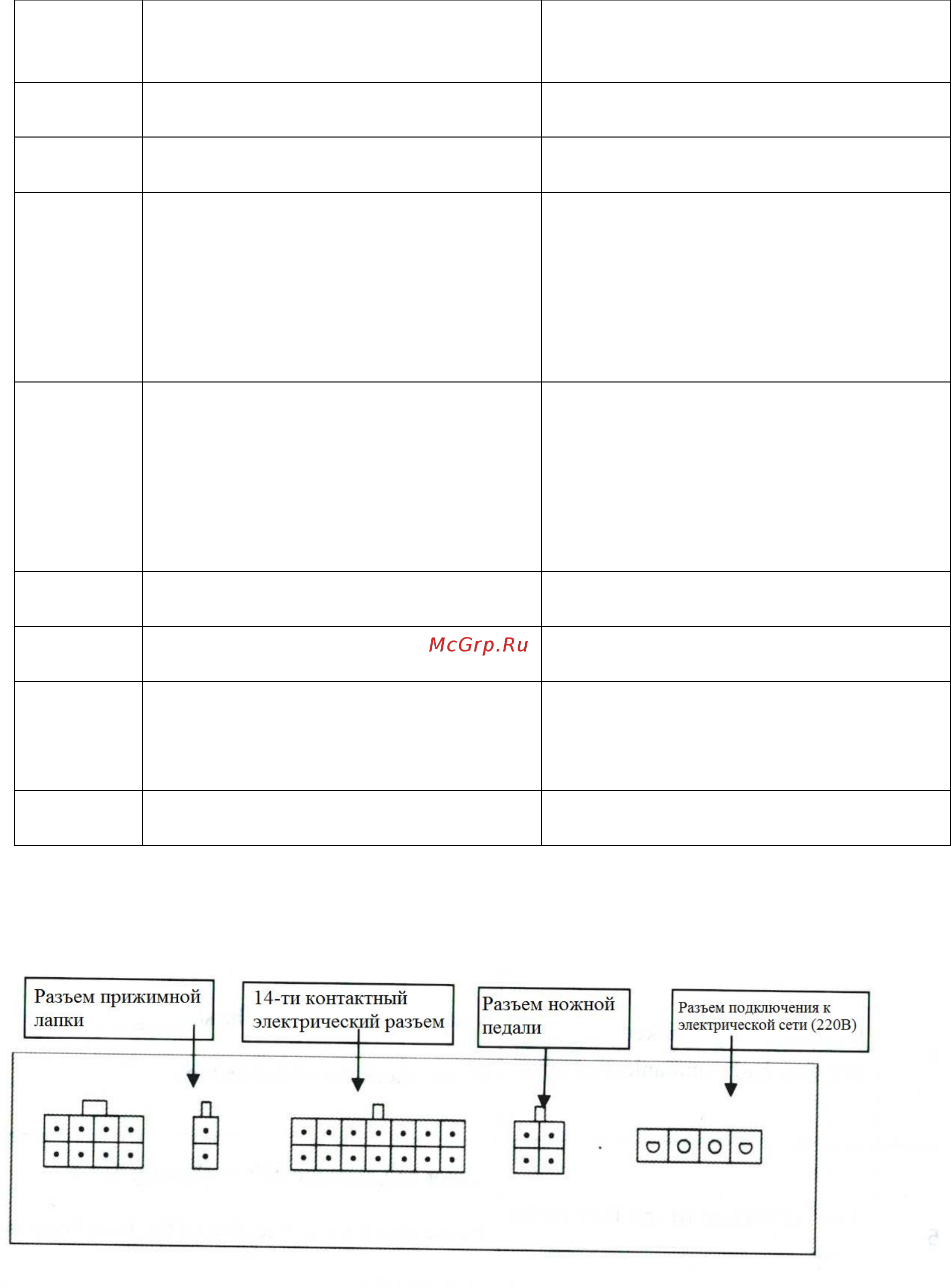

4. Схематическая диаграмма электрических разъемов
4.1. Наименование каждого электрического разъема
