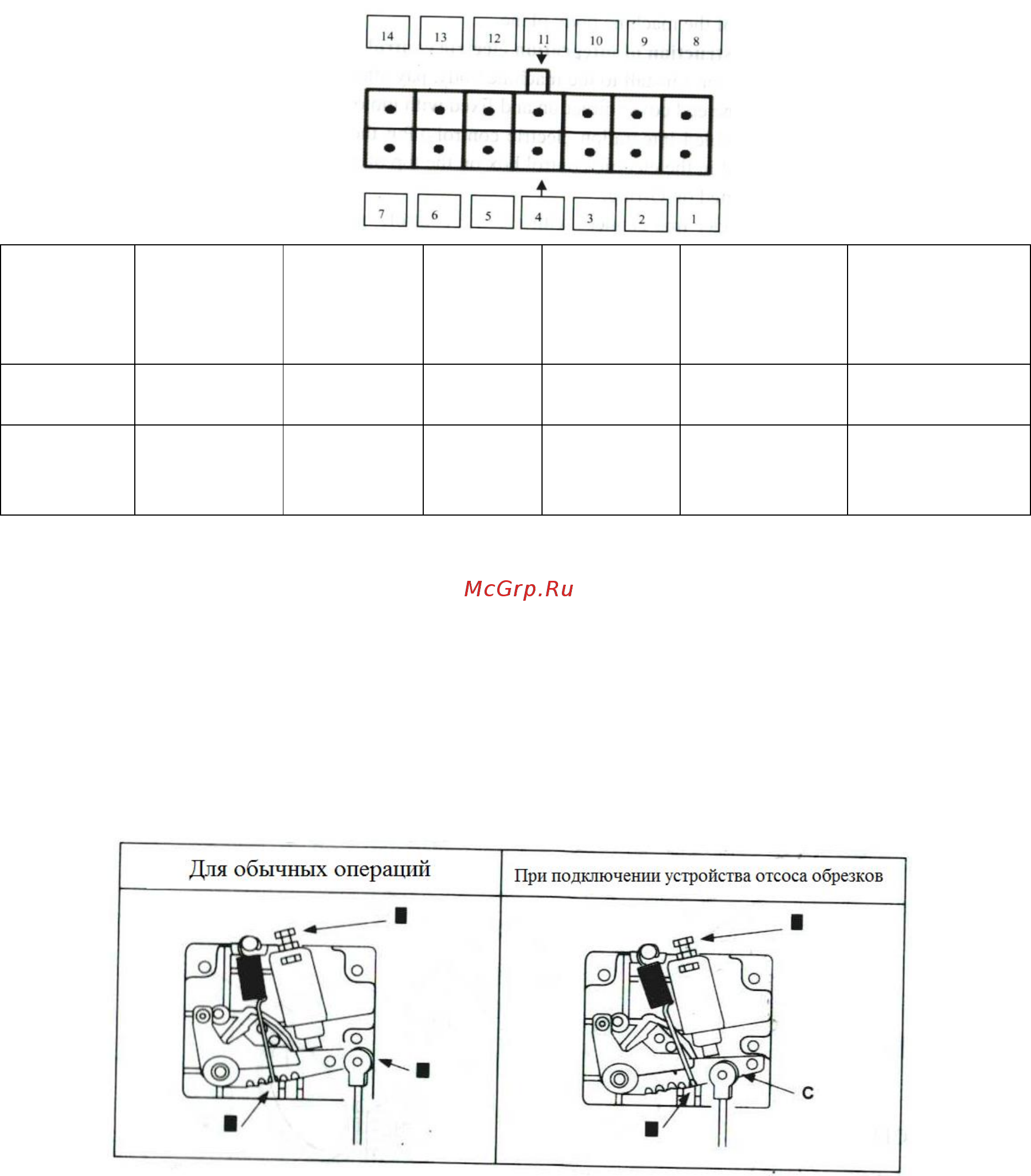

4.2. 14-ти контактный электрический разъем
Соленоид
обрезки
нити
Устройство
зачистки
обрезков
5В для
легких
материа
лов
Ручная
закрепка
Соленоид
закрепки
Прижимная
лапка
1
2
3 (Нет
сигнала)
4 (GND)
5
6
7
8
9
10
(Заземлен
ие)
11 (+5 В)
12
13
14
5. Установка машины
5.1. Регулировка силы тяги, необходимой для функционирования
ножной педали
Пружина А: Регулировка силы нажатия педали вниз
Болт В: Регулировка силы нажатия педали пяткой
Отверстие С: Регулировка диапазона хода педали
*При подключении воздушного выключателя к тяге педали для активации устройства отсоса
обрезков отрегулируйте положение механизмов А и С так, как это показано на рисунке ниже:
5.2. Инструкция по установке панели управления
1) Подключите двигатель (2) к швейной головке, убедившись в правильном
направлении отходящих через кожух проводов, и закрепите все
установочные винты.
2) Наденьте кожух с встроенной панелью управления (3), закрепите ее с
помощью винтов М5х20 и плоских шайб, и затяните винт крепления О-
кольца.
3) Подключите провод АЦП двигателя к панели управления; подключите
разъем электропитания двигателя к панели управления.
4) Отрегулируйте положения сетевого шнура и провода АЦП за двигателем,
плотно закрепите панель управления на двигателе.
