18 РЕГУЛИРОВКА ВЫСОТЫ И НАКЛОНА СОБАЧКИ ТРАНСПОРТЕРА ТКАНИ

Во избежание возможной травмы из-за внезапного пуска машины

предварительно отключите питание машины и убедитесь в том, что двигатель

полностью остановился

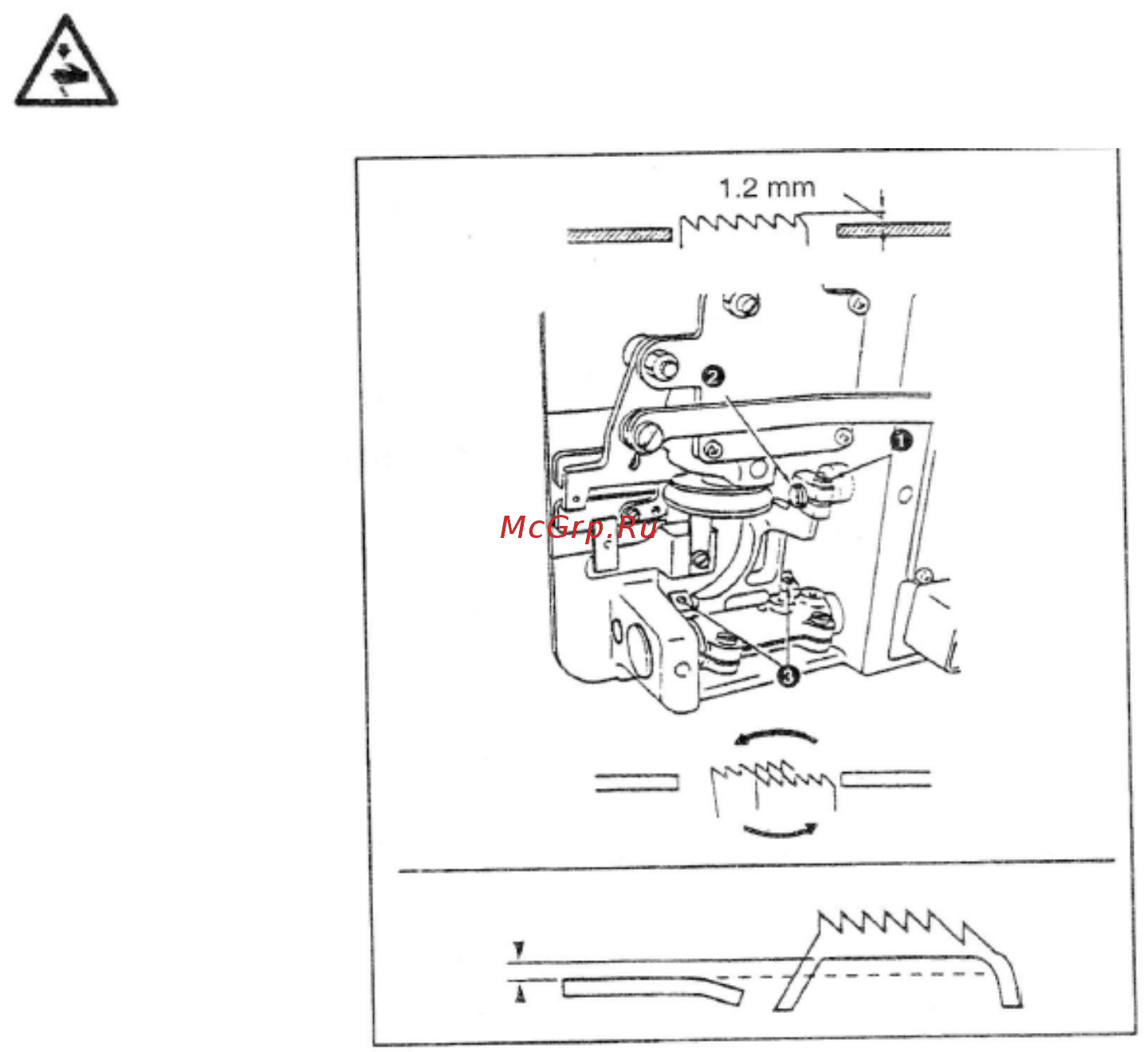

(1) Высота подъема собачки транспортера ткани

1) Чтобы отрегулировать высоту подъема собачки транспортера ткани, ослабьте винт (1) и поверните

соединительный штифт механизма привода (2) с помощью отвертки.

2) Стандартная высота составляет 1,2 мм.

3) Чтобы отрегулировать угол наклона собачки, ослабьте два винта (3) и поверните эксцентриковый вал,

вставив отвертку, в регулировочное отверстие в рукаве машины.

4) На машине с устройством обрезки может быть недостаточно пространства между контрножом и нижней

стороной собачки.

при регулировке механизма подачи (изменение высоты и времени) или при использовании имеющейся в

продаже кормушки.

В этом случае поместите проставку подающей планки под механизм подачи и игольную пластинку, чтобы

получить свободное пространство между контрножом и нижней стороной собачки транспортера ткани.

(2) Наклон собачки транспортера ткани

Стандартный наклон собачки транспортера ткани достигается путем регулировки ее положения так, чтобы

она находилась в горизонтальном положении при максимальном подъеме.
