Aurora A-2284 [16/25] Настройка синхронизации иглы и челночного устройства и регулировка ограждения иглы

21 НАСТРОЙКА СИНХРОНИЗАЦИИ ИГЛЫ И ЧЕЛНОЧНОГО УСТРОЙСТВА И

РЕГУЛИРОВКА ОГРАЖДЕНИЯ ИГЛЫ

Во избежание возможной травмы из-за внезапного пуска машины

предварительно отключите питание машины и убедитесь в том, что двигатель

полностью остановился

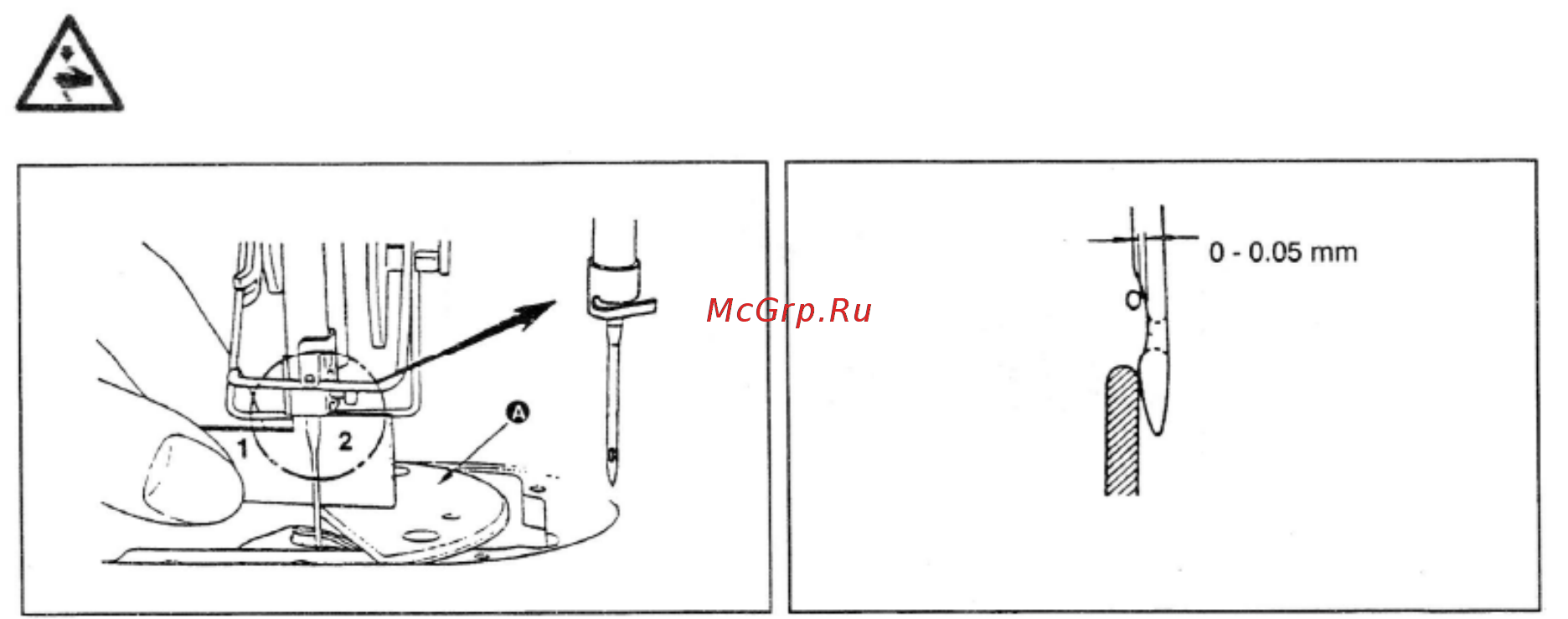

(1) Позиционирование крючка

1) После завершения регулировки высоты игольного

стержня отрегулируйте положение крючка,

используя калибр синхронизации 2 так, чтобы

острие крючка было совмещено с осью иглы.

2) При этом острие лезвия крючка должно слегка

войти в контакт с иглой, когда ограждение иглы не

касается иглы.

(2) Проверка

Установите максимальную ширину зигзага.

Сдвиньте иглу в крайнее левое положение зигзага.

Теперь убедитесь в том, что верхний конец

игольного ушка находится на расстоянии от 0,2 до

0,5 мм от острия крючка.

* Если ширина зигзага установлена равной 10 мм

или высота игольного стержня отличается от

стандартной. заново отрегулируйте высоту

игольного стержня.

(3) Регулировка ограждения иглы

1) Установите максимальную ширину зигзага.

Подогните ограждение иглы так, чтобы игла не

соприкасалась с острием крючка как в крайнем

левом, так и в крайнем правом положении зигзага.

В это время отрегулируйте расстояние между

иглой и острием крючка от 0 до 0,05 мм.

2) Ограждение иглы удерживает иглу вдали от

острия лезвия крючка, тем самым, предотвращая

повреждение острия крючка. Всякий раз после

замены крючка обязательно отрегулируйте

положение ограждения иглы.

- 16 -
