14 УСТАНОВКА КРЮЧКА ЧЕЛНОЧНОГО УСТРОЙСТВА
Во избежание возможной травмы из-за внезапного пуска машины
предварительно отключите питание машины и убедитесь в том, что двигатель
полностью остановился

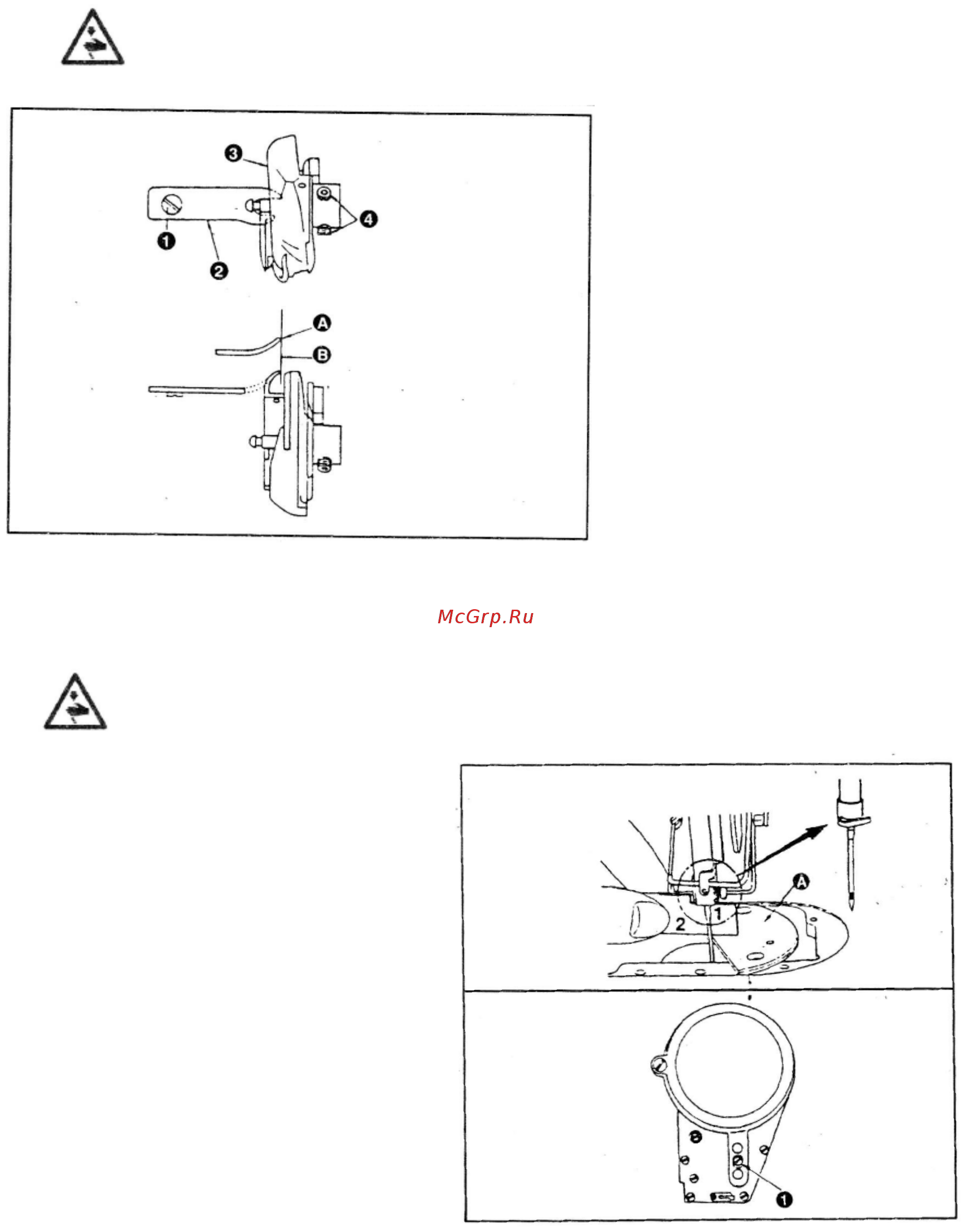

Для замены крючка снимите его
следующим образом;
1) Поверните маховик и установите иглу
в крайнем верхнем положении.
2) Снимите с машины иглу, прижимную
лапку, игольную пластинку, собачку
транспортера ткани и шпульный
колпачок.
3) Выверните установочный винт (1) и
снимите установочный палец шпульного
колпачка (2)
4) Ослабьте два винта (4) и снимите
крючок челночного устройства
* При установке крючка выполните
вышеуказанные процедуры в обратном
порядке.
Убедитесь в том, что верхний конец (А)
установочного пальца шпульного
колпачка совмещен с линией (В), как
показано на рисунке слева. Не
допускайте, чтобы конец (А) выступал
дальше линии (В).
20 РЕГУЛИРОВКА ВЫСОТЫ ИГОЛЬНОГО СТЕРЖНЯ
Во избежание возможной травмы из-за внезапного пуска машины
предварительно отключите питание машины и убедитесь в том, что двигатель
полностью остановился
1) Установите ширину зигзага на «0».
Подведите иглу к середине зигзага.
2) Снимите прижимную лапку, игольную
пластинку, полукруглую пластинку и
собачку транспортера ткани.
3) Поместите полукруглую пластинку на
плоскость, к которой должна быть
прикреплена игольная пластинка. Ослабьте
винт (1) и отрегулируйте при помощи
калибра 1 разницу по высоте между нижним
концом игольного стержня и верхней
поверхностью полукруглой пластины.
1. Толщина полукруглой пластинки
отличается от толщины игольной пластинки.
Поэтому обязательно используйте |
полукруглую пластинку при регулировке
высоты игольного стержня.
Обязательно выполняйте регулировку, когда
ширина зигзага установлена равной нулю, и с
иглой позиционированной посередине
ширины зигзага.
- 15 -
