Aurora A-2284 [20/25] Регулировка устройства обрезки нити

27 РЕГУЛИРОВКА УСТРОЙСТВА ОБРЕЗКИ НИТИ

Во избежание возможной травмы из-за внезапного пуска машины

предварительно отключите питание машины и убедитесь в том, что двигатель

полностью остановился

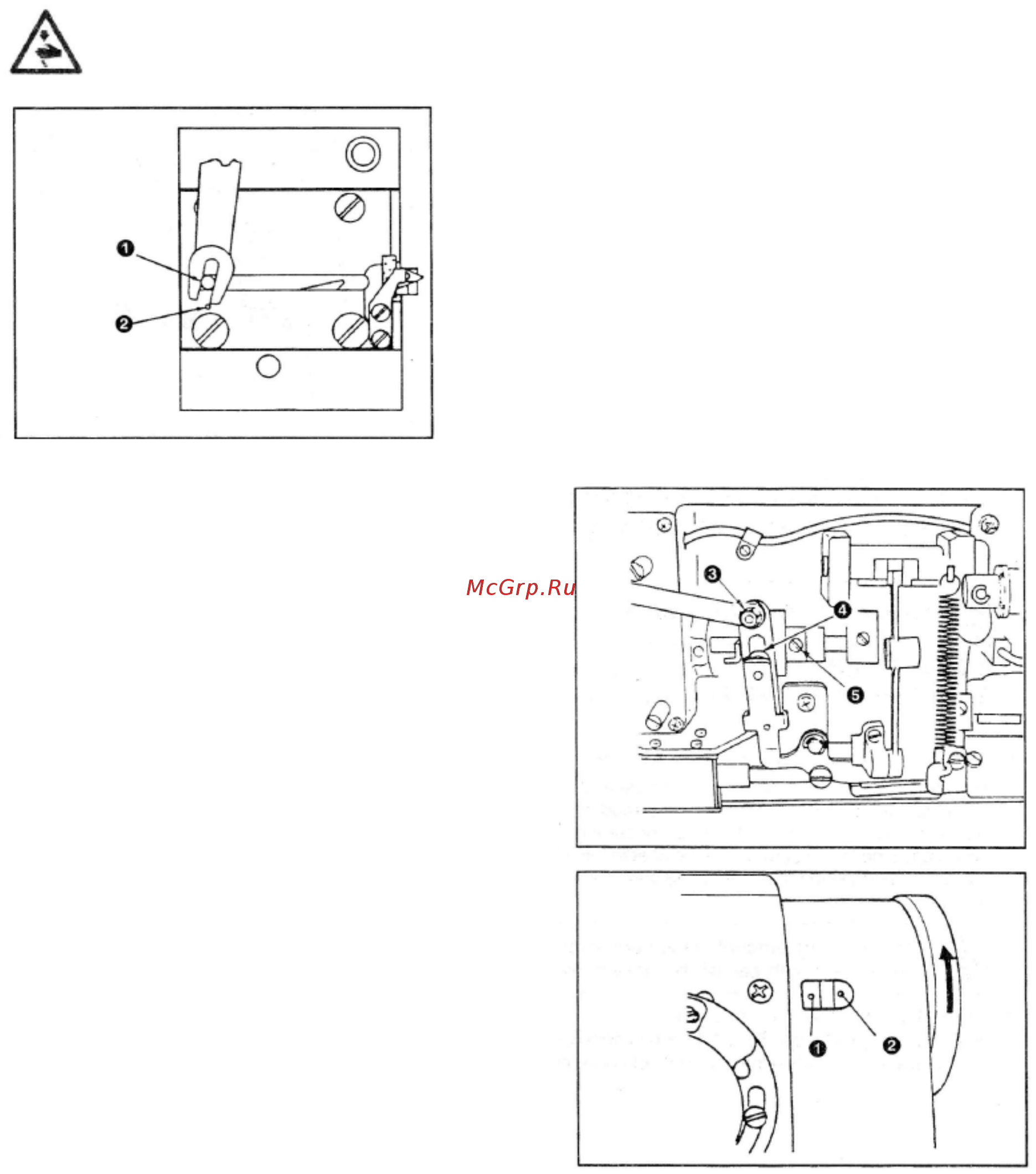

(1) Исходное положение движущегося ножа

Когда подвижный нож находится в исходном положении,

штифт подвижного ножа (1) должен быть совмещен с

меткой (2), как показано на рисунке слева.

Если исходное положение подвижного ножа

отрегулировано неправильно

Ослабьте гайку (3) и перемещайте подвижный нож

вправо или влево до тех пор, пока штифт (1) не

совместится с меткой (2). Затем затяните гайку (3 ) .

(2) Настройка синхронизации обрезки нити

Введите ролик (4) в канавку кулачка. Теперь

постепенно поворачивайте маховик в обратном

направлении. Маховик не пойдет

дальше, когда красная метка (1) на рукаве машины

совместится с красной меткой (2) на маховике.

Чтобы отрегулировать положение кулачка устройства

обрезки нити, совместите красную метку на рукаве

машины с красной меткой на маховике, введите ролик в

канавку кулачка устройства обрезки нити и поверните

маховик в направлении, противоположном

нормальному направлению вращения приводного вала

челночного устройства до упора. Затем затяните два

винта (5).
