Zkteco TS1000 [13/13] Приложение 2 соединительная диаграмма контроллера и мат платы
![Zkteco TS1000 [13/13] Приложение 2 соединительная диаграмма контроллера и мат платы](/views2/1496104/page13/bgd.png)
12

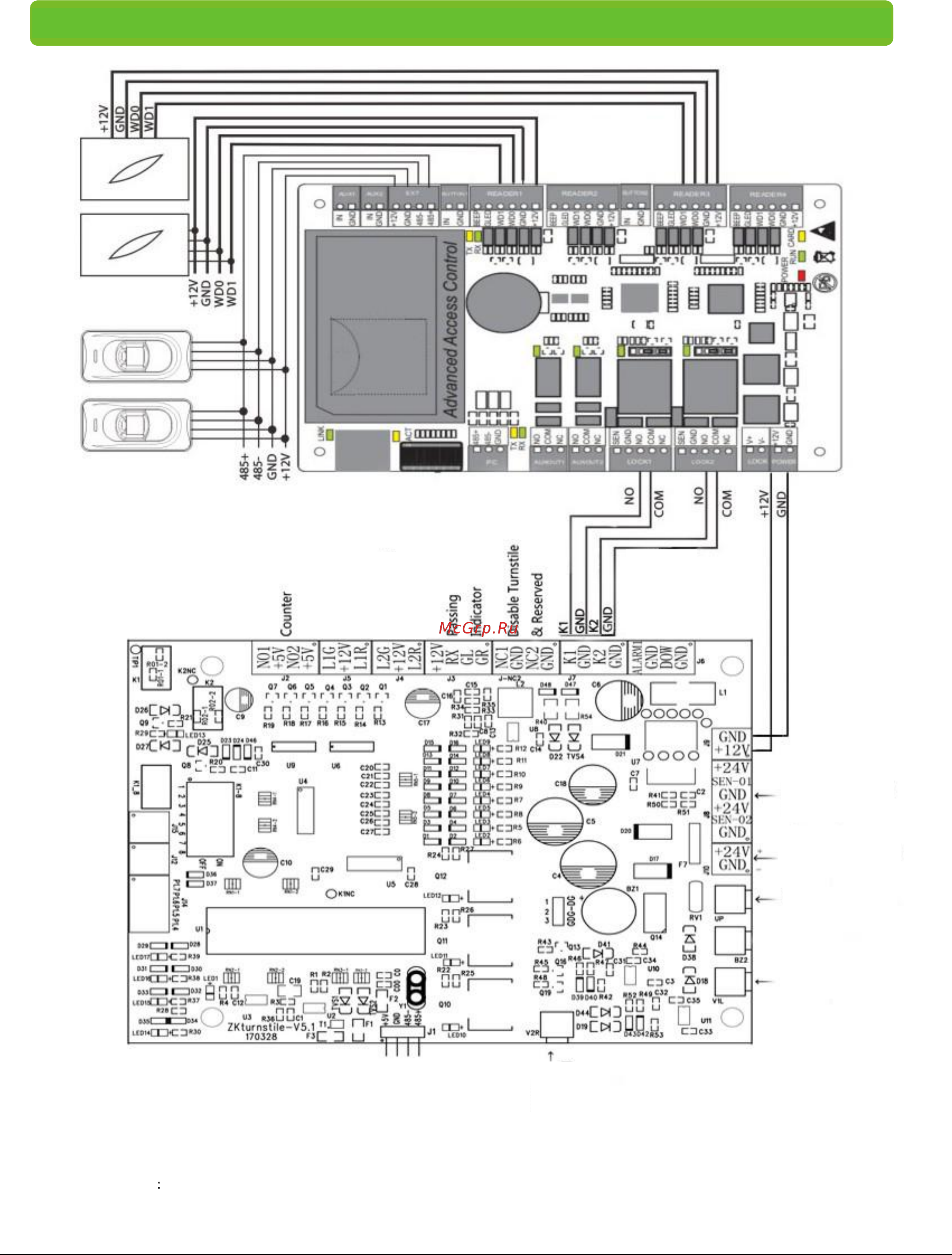

Приложение 2 Соединительная диаграмма контроллера и мат.платы
Предупреждение
Это продукт класса А
В бытовых условиях этот продукт может создавать радиопомехи
в этом случае при работе
пользователю нужно учитывать это и принимать соответствующие меры
Отключение
турникета
Счётчик
Индикатор
прохода
Индикатор
слева
Вход датчика
приближения
24Вольт
источник
Соленоид D50
Левый
соленоид
Правый
соленоид
Индикатор
справа
Внешн.
тревога и
антипаника
